表面殺菌装置
ステリアイS
高出力表面殺菌装置 SHG / 商品ラインアップ
200W/1灯用～10灯用、400W/1灯用～10灯用照射器
※防水形は窓面に石英ガラスを使用していますので、開放形より殺菌線照度が約12％低くなります。

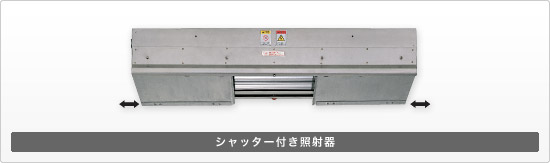

※オプションとして過剰照射防止用のシャッター付き照射器やワーク形状に合わせたランプピッチを変えたものなど、各種ご要望にお応えします。
| ランプ灯数 | 形式 | 適合ランプ | 構造 | 給排水方向 |
|---|---|---|---|---|
| 200W1灯用 | GHE201AH(N)L0 | GHL200-2 | 下面開放形 | L方向 |
| GHE201AH(N)R0 | R方向 | |||
| 200W3灯用 | GHE203AH(N)0 | GHL200-2 | 下面開放形 | |
| GHE203CH(N)0 | 防水形 | |||
| 200W5灯用 | GHE205AH(N)0 | GHL200-2 | 下面開放形 | |
| GHE205CH(N)0 | 防水形 | |||

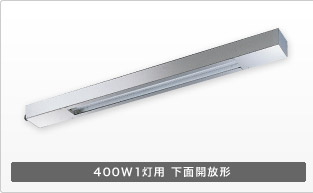

| 400W1灯用 | GHE401AH(N)L0 | GHL400-2 | 下面開放形 | L方向 |
| GHE401AH(N)R0 | R方向 | |||
| 400W3灯用 | GHE403AH(N)0 | GHL400-2 | 下面開放形 | |
| GHE403CH(N)0 | 防水形 | |||

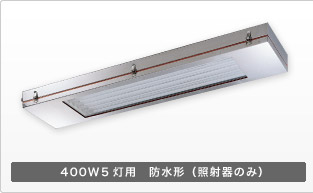

| 400W5灯用 | GHE405AH(N)0 | GHL400-2 | 下面開放形 | |
| GHE405CH(N)0 | 防水形 |
※Hは給排水口ホース口、Nはネジ口です。
水温コントロールユニット
| ランプ灯数 | 形式 | 寸法(mm) | 質量(kg) | ポンプ揚程(m) | 周波数(Hz) | ||
|---|---|---|---|---|---|---|---|
| 幅A | 高さB | 奥行きC | |||||
| 200W 1～3灯 400W 1灯 |
GWC06AH(N)L0 | 655 | 700 | 500 | 40 | 2 | 50/60共用 |
| 200W 1～5灯 400W 1～3灯 (ポンプ揚程2m以上) 400W 4～5灯 |
GWC20AH(N)M0 | 655 | 700 | 500 | 50 | 5 | 50/60共用 |
| 200W 1～3灯 3台 200W 4～5灯 2台 400W 1灯 3台 400W 2灯 2台 |
GWC20AH(N)H0 | 705 | 700 | 500 | 50 | 8 | 50/60共用 |
| 400W 3灯 3台 400W 4～5灯 2台 |
GWC40AH(N)H0 | 705 | 700 | 500 | 70 | 8 | 50/60共用 |
※水温コントロールユニットは、周囲の雰囲気温度が高い場合やランプの灯数が15灯以上の場合には水冷式の水温コントロールユニットも扱っています。
高出力電源装置
| ランプ灯数 | 形式 | 電圧(V) | 周波数(Hz) | 消費電力(W) | 寸法(mm) | 質量(kg) | |||
|---|---|---|---|---|---|---|---|---|---|
| ヒーター ON時 |
ランプ 安定時 |
幅A | 高さB | 奥行きC | |||||
| 200W 1灯用 | GHB201A205(6)0 | 200 | 50(60) | 2100 | 500 | 450 | 350 | 400 | 38 |
| 200W 3灯用 | GHB203A205(6)0 | 200 | 50(60) | 2100 | 1500 | 750 | 800 | 630 | 98 |
| 200W 5灯用 | GHB205A205(6)0 | 200 | 50(60) | 2500 | 2500 | 750 | 800 | 630 | 155 |
| 400W 1灯用 | GHB401A205(6)0 | 200 | 50(60) | 2100 | 540 | 450 | 350 | 400 | 40 |
| 400W 3灯用 | GHB403A205(6)0 | 200 | 50(60) | 2100 | 1620 | 750 | 800 | 630 | 105 |
| 400W 5灯用 | GHB405A205(6)0 | 200 | 50(60) | 2700 | 2700 | 750 | 800 | 630 | 175 |
※電源装置の高さは、キャスターおよびゴム足は含まれておりません。
高出力殺菌ランプ
| ランプ電力(W) | 形式 | ø(mm) | L(mm) | ランプ電力(W) | ランプ電流(A) | 平均寿命(h) | 接続端子 |
|---|---|---|---|---|---|---|---|
| 200 | GHL200-2 | 25.5 | 580 | 200 | 4.8 | 2000 | 圧着端子 |
| 400 | GHL400-2 | 25.5 | 980 | 400 | 5.6 | 2000 | 圧着端子 |
※平均寿命は、連続点灯で殺菌出力70％の場合。
お取扱い上の注意
- 殺菌ランプの紫外線は、目や皮膚にあたると非常に危険ですので十分ご注意ください。
- 高出力表面殺菌装置の紫外線は非常に強力ですので、点灯中に直接ランプを見たり、反射光を見つめたりしないでください。
- コントロールユニットは、できるだけ風通しのよい涼しい場所に設置してください。(周囲温度が30℃を超える場合はご相談ください。)
- 冷却水は、精製水または純水をご使用ください。
カタログで詳しく見る
紫外線殺菌システム／EB滅菌システム
岩崎電気の紫外線殺菌ソリューションを網羅した殺菌・滅菌の総合カタログです。
※Internet Explorerをご利用の場合、PDF閲覧に不具合が生じます。
Microsoft EdgeやGoogle Chromeなど、最新のブラウザをご利用ください。
