LEDioc FLOOD AVANT(レディオック フラッド アヴァン)

ラインアップ

700クラス(メタルハライドランプ1500W相当)

狭角タイプ

E40011N/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形

E40111N/NSAJ2 グリーン購入法適合品 電源ユニット別置形
(本体：E40101N/N+電源ユニット：LE617207NW2-2.54A2)

E40012N/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形 高演色形

E40112N/NSAJ2 グリーン購入法適合品 電源ユニット別置形 高演色形
(本体：E40102N/N+電源ユニット：LE617207NW2-2.54A2)

△オーダー

  • 屋外専用
  • DALI制御
  • 初期照度補正機能付
  • 重耐塩

1/10ビームの開き 鉛直面上22°、水平面上22°

中狭角タイプ

E40011MN/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形

E40111MN/NSAJ2 グリーン購入法適合品 電源ユニット別置形
(本体：E40101MN/N+電源ユニット：LE617207NW2-2.54A2)

E40012MN/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形 高演色形

E40112MN/NSAJ2 グリーン購入法適合品 電源ユニット別置形 高演色形
(本体：E40102MN/N+電源ユニット：LE617207NW2-2.54A2)

△オーダー

  • 屋外専用
  • DALI制御
  • 初期照度補正機能付
  • 重耐塩

1/10ビームの開き 鉛直面上32°、水平面上32°

中角タイプ

E40011M/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形

E40111M/NSAJ2 グリーン購入法適合品 電源ユニット別置形
(本体：E40101M/N+電源ユニット：LE652238NW2-2.54A2)

E40012M/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形 高演色形

E40112M/NSAJ2 グリーン購入法適合品 電源ユニット別置形 高演色形
(本体：E40102M/N+電源ユニット：LE652238NW2-2.54A2)

△オーダー

  • 屋外専用
  • DALI制御
  • 初期照度補正機能付
  • 重耐塩

1/10ビームの開き 鉛直面上52°、水平面上52°

広角タイプ

E40011W/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形

E40111W/NSAJ2 グリーン購入法適合品 電源ユニット別置形
(本体：E40101W/N+電源ユニット：LE652238NW2-2.54A2)

E40012W/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形 高演色形

E40112W/NSAJ2 グリーン購入法適合品 電源ユニット別置形 高演色形
(本体：E40102W/N+電源ユニット：LE652238NW2-2.54A2)

△オーダー

  • 屋外専用
  • DALI制御
  • 初期照度補正機能付
  • 重耐塩

1/10ビームの開き 鉛直面上74°、水平面上74°

  • ※△…受注生産品
  • ※グリーン購入法適合品…グリーン購入法適合品

400クラス(メタルハライドランプ1000W相当) / 200V～242V対応

狭角タイプ

E39001N/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形
公共施設形式：LPJ1N-500-LJ

￥575,000

  • 屋外専用
  • 初期照度補正機能付
  • 重耐塩

E39011N/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形

E39111N/NSAJ2 グリーン購入法適合品 電源ユニット別置形
(本体：E39101N/N+電源ユニット：LE393176NW2-2.54A1)

オープン価格

  • 屋外専用
  • DALI制御
  • 初期照度補正機能付
  • 重耐塩
  • 1/10ビームの開き 鉛直面上22°、水平面上24°

中狭角タイプ

E39001MN/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形

￥575,000

  • 屋外専用
  • 初期照度補正機能付
  • 重耐塩

E39011MN/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形

E39111MN/NSAJ2 グリーン購入法適合品 電源ユニット別置形
(本体：E39101MN/N+電源ユニット：LE393176NW2-2.54A1)

オープン価格

  • 屋外専用
  • DALI制御
  • 初期照度補正機能付
  • 重耐塩
  • 1/10ビームの開き 鉛直面上32°、水平面上34°

中角タイプ

E39001M/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形
公共施設形式：LPJ1M-500-LJ

￥575,000

  • 屋外専用
  • 初期照度補正機能付
  • 重耐塩

E39011M/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形

E39111M/NSAJ2 グリーン購入法適合品 電源ユニット別置形
(本体：E39101M/N+電源ユニット：LE404196NW2-2.54A1)

オープン価格

  • 屋外専用
  • DALI制御
  • 初期照度補正機能付
  • 重耐塩
  • 1/10ビームの開き 鉛直面上52°、水平面上52°

広角タイプ

E39001W/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形
公共施設形式：LPJ1W-500-LJ

￥575,000

  • 屋外専用
  • 初期照度補正機能付
  • 重耐塩

E39011W/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形

E39111W/NSAJ2 グリーン購入法適合品 電源ユニット別置形
(本体：E39101W/N+電源ユニット：LE404196NW2-2.54A1)

オープン価格

  • 屋外専用
  • DALI制御
  • 初期照度補正機能付
  • 重耐塩
  • 1/10ビームの開き 鉛直面上74°、水平面上74°
  • ※グリーン購入法適合品…グリーン購入法適合品

400クラス(メタルハライドランプ1000W相当) / 400V～460V対応

狭角タイプ

E39001N/NSAJ4 グリーン購入法適合品 電源ユニット内蔵形

△オーダー

  • 屋外専用
  • 初期照度補正機能付
  • 重耐塩
  • 1/10ビームの開き 鉛直面上22°、水平面上24°

中狭角タイプ

E39001MN/NSAJ4 グリーン購入法適合品 電源ユニット内蔵形

△オーダー

  • 屋外専用
  • 初期照度補正機能付
  • 重耐塩
  • 1/10ビームの開き 鉛直面上32°、水平面上34°

中角タイプ

E39001M/NSAJ4 グリーン購入法適合品 電源ユニット内蔵形

△オーダー

  • 屋外専用
  • 初期照度補正機能付
  • 重耐塩
  • 1/10ビームの開き 鉛直面上52°、水平面上52°

広角タイプ

E39001W/NSAJ4 グリーン購入法適合品 電源ユニット内蔵形

△オーダー

  • 屋外専用
  • 初期照度補正機能付
  • 重耐塩
  • 1/10ビームの開き 鉛直面上74°、水平面上74°
  • ※△…受注生産品
  • ※グリーン購入法適合品…グリーン購入法適合品

250クラス(メタルハライドランプ700W相当)

狭角タイプ

E38001N/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形

￥390,000

  • 屋外専用
  • 初期照度補正機能付
  • 重耐塩

1/10ビームの開き 鉛直面上22°、水平面上24°

中狭角タイプ

E38001MN/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形

￥390,000

  • 屋外専用
  • 初期照度補正機能付
  • 重耐塩

1/10ビームの開き 鉛直面上32°、水平面上34°

中角タイプ

E38001M/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形

￥390,000

  • 屋外専用
  • 初期照度補正機能付
  • 重耐塩

1/10ビームの開き 鉛直面上52°、水平面上52°

広角タイプ

E38001W/NSAJ2 グリーン購入法適合品 電源ユニット内蔵形

￥390,000

  • 屋外専用
  • 初期照度補正機能付
  • 重耐塩

1/10ビームの開き 鉛直面上74°、水平面上74°

  • ※グリーン購入法適合品…グリーン購入法適合品

150クラス(水銀ランプ700W相当)

狭角タイプ

E37001N/NSAJ8 グリーン購入法適合品 電源ユニット内蔵形
公共施設形式：LPJ1N-180-LJ

￥242,000

  • 屋外専用
  • 初期照度補正機能付
  • 重耐塩

1/10ビームの開き 鉛直面上22°、水平面上24°

中狭角タイプ

E37001MN/NSAJ8 グリーン購入法適合品 電源ユニット内蔵形

￥242,000

  • 屋外専用
  • 初期照度補正機能付
  • 重耐塩

1/10ビームの開き 鉛直面上32°、水平面上34°

中角タイプ

E37001M/NSAJ8 グリーン購入法適合品 電源ユニット内蔵形
公共施設形式：LPJ1M-180-LJ

￥242,000

  • 屋外専用
  • 初期照度補正機能付
  • 重耐塩

1/10ビームの開き 鉛直面上52°、水平面上52°

広角タイプ

E37001W/NSAJ8 グリーン購入法適合品 電源ユニット内蔵形
公共施設形式：LPJ1W-180-LJ

￥242,000

  • 屋外専用
  • 初期照度補正機能付
  • 重耐塩

1/10ビームの開き 鉛直面上74°、水平面上74°

  • ※グリーン購入法適合品…グリーン購入法適合品

仕様

700クラス

  700クラス
光源色 昼白色(5000K)
配光タイプ 狭角・中狭角 中角 広角
  一般形 高演色形 一般形 高演色形 一般形 高演色形
定格光束(器具光束)(ℓm) 101200 87700 107200 97600 109000 99300
消費電力(W) 200V時 最大※1 626 670
平均※2 577 616
固有エネルギー消費効率(ℓm/W) 200V時 161.6 140.0 160.0 145.6 162.6 148.2
LEDモジュール寿命 40000時間(光束維持率85％)
平均演色評価数 Ra70 Ra80 Ra70 Ra80 Ra70 Ra80
  • ※落下防止ワイヤ、ワイヤ取付ボルト同梱

400クラス

  400クラス
  電源内蔵形 電源別置形
光源色 昼白色(5000K)
配光タイプ 狭角・
中狭角		 中角 広角 狭角・
中狭角		 中角 広角
定格光束(器具光束)(ℓm) 67000 70000 71000 67000 70000 71000
消費電力(W) 200V時 最大※1 413 427 427 408 422 422
平均※2 382 394 394 381 394 394
固有エネルギー消費効率(ℓm/W) 200V時 162.2 163.9 166.2 164.2 165.8 168.2
LEDモジュール寿命 40000時間(光束維持率85％)
平均演色評価数 Ra70
  • ※落下防止ワイヤ、ワイヤ取付ボルト同梱

250クラス・150クラス

  250クラス 150クラス
光源色 昼白色(5000K)
配光タイプ 狭角・
中狭角		 中角 広角 狭角・
中狭角		 中角 広角
定格光束(器具光束)(ℓm) 39600 43100 43700 22200 23700 24000
消費電力(W) 200V時 最大※1 244 263 263 142 148 148
平均※2 225 243 243 131 137 137
固有エネルギー消費効率(ℓm/W) 200V時 162.2 163.8 166.1 156.3 160.1 162.1
LEDモジュール寿命 40000時間(光束維持率85％)
平均演色評価数 Ra70
  • ※落下防止ワイヤ、ワイヤ取付ボルト同梱

共通仕様

入力電圧 200〜242V対応(700・400・250クラス)
100/200〜242V対応(150クラス)
200〜254V対応(電源別置形)
400〜460V対応(400クラス)
周波数 50/60Hz共用
本体 アルミ(ポリエステル塗装)
前面カバー ポリカーボネート
アーム 鋼板(溶融亜鉛めっき)
仕上色 ブラック
設計許容風速 60m/sec
使用温度範囲 -20℃〜+35℃
耐雷サージ 15kV(コモンモード)
保護等級 IP65(電源内蔵形)
本体 IP65 / 電源 IP43(電源別置形)
質量 19.5kg(700クラス)
本体 16.5kg / 電源 6.5kg(700クラス・電源別置形)
15.5kg(400クラス (200～242V対応))
16.3kg(400クラス (400～460V対応))
17.0kg(400クラス・DALI制御タイプ)
本体 13kg / 電源 6.5kg(400クラス・電源別置形)
12.0kg(250クラス)
8.7kg(150クラス)
  • ※初期照度補正機能付
  • ※1：40000時間経過後の最大値
  • ※2：初期照度補正機能による40000時間の平均値

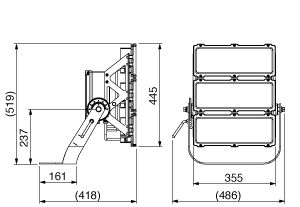

寸法図

700クラス

400クラス

250クラス

150クラス

電源ユニット

オプション

700クラス・250クラス用

漏れ光対策ルーバ

取付例

LE38001

オープン価格

材質 ステンレス
塗装色 ブラック(重耐塩仕様)
質量 1.9kg
  • ※落下防止ワイヤ同梱
  • ※700クラスで使用する場合は2個必要です。

遮光ルーバ

取付例

LE38002

オープン価格

材質 ステンレス
塗装色 ブラック(重耐塩仕様)
質量 2.4kg
  • ※落下防止ワイヤ同梱
  • ※700クラスで使用する場合は2個必要です。

400クラス用

漏れ光対策ルーバ

取付例

LE39001

オープン価格

材質 ステンレス
塗装色 ブラック(重耐塩仕様)
質量 2.8kg

※落下防止ワイヤ同梱

遮光ルーバ

取付例

LE39002

オープン価格

材質 ステンレス
塗装色 ブラック(重耐塩仕様)
質量 3.8kg

※落下防止ワイヤ同梱

150クラス

漏れ光対策ルーバ

取付例

LE37001

オープン価格

材質 ステンレス
塗装色 ブラック(重耐塩仕様)
質量 1.1kg

※落下防止ワイヤ同梱

遮光ルーバ

取付例

LE37002

オープン価格

材質 ステンレス
塗装色 ブラック(重耐塩仕様)
質量 1.3kg

※落下防止ワイヤ同梱

※表示価格はすべて税抜き価格です。
