LEDioc FLOOD DUELL(レディオック フラッド デュエル)

スポーツシーンを鮮明に映す

一般的なHID投光器以上の高出力を誇り、照明の配置を見直して台数を削減することが可能。施設全体の消費電力を半分以下にできます。また、HID投光器と同じ取付ピッチで手軽にリニューアルが行えます。

1500Wタイプをニューラインアップしました。
さらに1300Wタイプをリニューアル。従来品と比べて、効率がアップしました。

  • エリア照明
  • スポーツ施設照明

特長

更に小形化

当社HID投光器 アイ パワービームと同じ前面径のø461。前面径が同じサイズなので、既設の鉄塔を間引き設計などをすることなく、そのままいかすことができます。

また、高出力LEDパッケージを採用し、その特性を最大限に引出す当社独自の配光制御技術と熱制御技術によって、定格光束118200ℓm(高演色形)/129200ℓm(高効率形)を実現しました。メタルハライドランプ2000W用投光器からの代替が可能です。

既設取付架台に対応(投光器用架台:PD411S、PD811Sなど)

HID投光器と同じ取付ピッチで手軽にリニューアルが行えます。

※積雪地域は、別途ご相談ください。

投光器本体の軽量化と電源ユニットのメンテナンス性を向上

専用電源ユニットを別置形にすることで、投光器本体の質量を16kgに軽量化(910Wタイプ)。設置工事の負担を軽減します。
また、電源ユニットの二次側配線長は50mまで対応可能なため、照明柱下部へ設置することも可能です。

ハイビジョン撮影やスーパースロー撮影に対応

ハイビジョン撮影に対応した平均演色評価数Ra80(高演色形)をラインアップ。
また、独自の電源回路設計によりフリッカレス点灯を実現し、スーパースロー撮影の際、明暗を繰り返す“ちらつき”の原因を抑えます。

LED投光器フリッカレス点灯検証実験 動画

LED投光器フリッカレス点灯検証実験 動画

初期照度補正機能

初期照度補正機能とは、設置初期の設計照度を上回る過剰な明るさを抑え、寿命末期まで一定の明るさを維持する機能です。設置初期の明るさを抑えることで省エネルギー化が可能です。

高い耐衝撃性

耐衝撃試験状況

前面カバーにポリカーボネートを採用し、130km/hの硬球の衝撃に耐える構造となっています。強化ガラスのように、万一の破損時に飛散することはありません。

※1500W 狭角タイプ(E31022N/N)は、90km/hの硬球の衝撃に耐える構造

空間への明るさアプローチ

レディオック フラッド デュエルは、スポーツ照明に最適な光を考え、照明効率を上げながら、適度な光の広がりのある配光となっています。
これにより、人やボールがあらゆる方向から照らされ、立体感のある空間を創造し、併せて、均斉のよい照明空間を実現します。

照明イメージ

レディオック フラッド デュエル
レディオック フラッド デュエルの照明イメージ。空間を考慮した光の広がりで、基準面を効率よく照らす配光。
一般的なLED投光器
一般的なLED投光器の照明イメージ。基準面を効率よく照らす。

さらに、光の広がりの違う4タイプの配光を組合せることで、必要な空間の明るさを創りだすことができます。また、反射鏡により配光を制御しているため自然な光のグラデーションを実現し、光のつながりを創りだすとともに、空間の明るさを確保します。

  • 狭角タイプ
  • 中角タイプ
  • 広角タイプ
  • 超広角タイプ

※イメージ

まぶしさ(グレア)について

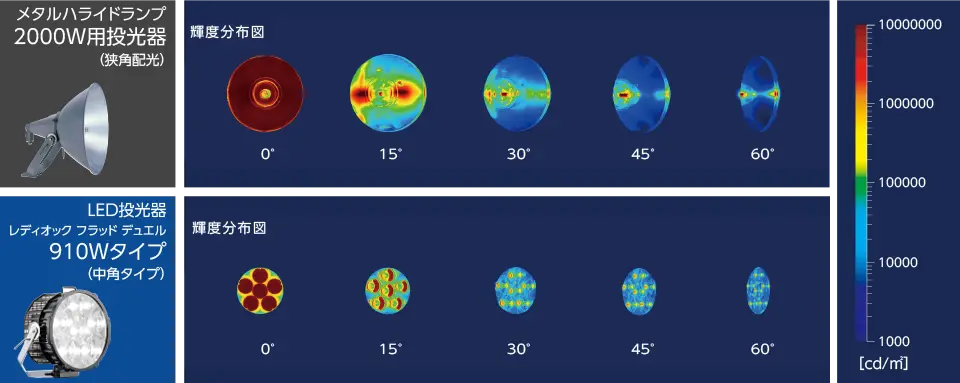

メタルハライドランプ2000W用投光器(狭角配光)とレディオック フラッド デュエル 910Wタイプ(中角タイプ)の最大輝度を比較すると正面は同じ水準です。さらに、角度が付くにつれメタルハライドランプ用投光器より、レディオック フラッド デュエルの方が最大輝度の値は低く抑えられています。

メタルハライドランプ2000W用投光器(狭角配光)とレディオック フラッド デュエル 910Wタイプ(中角タイプ)の輝度分布図

瞬時点灯・瞬時再点灯可能

LEDは瞬時点灯・瞬時再点灯可能で、待機時間が短く、すぐに明るくなります。点灯/消灯をこまめに行えるため、利用時間以外に消灯することで省エネルギー化を図れます。また、保安灯としても使用可能です。

いつまでも明るい

LEDが発する熱を効率よく放熱させる設計により、光束維持率85%を達成。設置当初から光束維持時間末期まで明るさを維持します。高い保守率「光束維持率85%×汚れ係数0.95=0.81」を標準保守率として採用しています。

光束維持時間40000時間

放熱技術により、光束維持時間40000時間を実現。メタルハライドランプと比較し、約6.6倍の長寿命で、メンテナンスを軽減できます。

※M1500B/BHとの比較時

安全設計

耐雷サージ15kV
LED照明器具や電源ユニットには、安全性を追求した機能を備え、外部からの電気的、物理的な影響にも対応できる設計になっています。屋外の誘導雷(サージ)を考慮し、耐雷サージ電圧15kVに対応できるように設計されています。(コモンモード)
