LEDioc LEDライトバルブ

ラインアップ

24W (E26口金形)

LDTS24N-GA 昼白色
(旧形式:LDTS24N-G)

LDTS24L-GA 電球色
(旧形式:LDTS24L-G)

LDTS24L-G/721A ナトリウム色
(旧形式:LDTS24L-G/721)

¥26,400 (電源ユニット別)

  • ※ランプ光束が4000ℓmで、水銀ランプ100Wから置換えた場合、ほぼ同等の明るさが得られます(昼白色)。

48W (E39口金形)

LDTS48N-G-E39A 昼白色
(旧形式:LDTS48N-G-E39)

LDTS48L-G-E39A 電球色
(旧形式:LDTS48L-G-E39)

LDTS48L-G-E39/721A ナトリウム色
(旧形式:LDTS48L-G-E39/721)

¥63,500 (電源ユニット別)

  • ※ランプ光束が8000ℓmで、水銀ランプ200Wから置換えた場合、全光束値が若干少なくなりますが、ほぼ同等の明るさが得られます(昼白色)。

60W (E39口金形)

LDTS60N-G-E39A 昼白色
(旧形式:LDTS60N-G-E39)

LDTS60L-G-E39A 電球色
(旧形式:LDTS60L-G-E39)

LDTS60L-G-E39/721A ナトリウム色
(旧形式:LDTS60L-G-E39/721)

¥68,500 (電源ユニット別)

  • ※ランプ光束が10000ℓmで水銀ランプ250Wから置換えた場合、全光束値が若干少なくなりますが、ほぼ同等の明るさが得られます(昼白色)。

86W (E39口金形)

LDTS86N-G-E39A 昼白色
(旧形式:LDTS86N-G-E39)

LDTS86L-G-E39A 電球色
(旧形式:LDTS86L-G-E39)

LDTS86L-G-E39/721A ナトリウム色
(旧形式:LDTS86L-G-E39/721)

¥73,200 (電源ユニット別)

  • ※ランプ光束が13500ℓmで水銀ランプ300Wから置換えた場合、全光束値が若干少なくなりますが、ほぼ同等の明るさが得られます(昼白色)。

110W (E39口金形)

LDTS110N-G-E39A 昼白色
(旧形式:LDTS110N-G-E39)

LDTS110L-G-E39A 電球色
(旧形式:LDTS110L-G-E39)

LDTS110L-G-E39/721A ナトリウム色
(旧形式:LDTS110L-G-E39/721)

¥73,700 (電源ユニット別)

  • ※ランプ光束が19500ℓmで水銀ランプ400Wから置換えた場合、全光束値が若干少なくなりますが、ほぼ同等の明るさが得られます(昼白色)。

※LEDライトバルブは直流点灯です。必ず専用電源ユニットと組合せてご使用ください。
(商用電源や安定器の二次側に直接接続しないでください。)

電源ユニット

LE029045HSZ1/2.4-A2 (24W適合)

¥17,400

LE056035HSZ1/2.4-A2 (48W適合)

¥24,300

LE070035HSZ1/2.4-A2 (60W適合)

¥26,400

LE103050HSZ1/2.4-A2 (86W適合)

¥27,300

WLE138V800M1/24-1 (110W適合)

¥27,500

水平面照度分布図

24W (E26口金形)

昼白色
電球色
ナトリウム色
  • ※LEDライトバルブを照明器具(HG3011C)にセットした場合。
  • ※曲線上の数値は維持水平面照度(保守率:0.68)。単位:ℓx

48W (E39口金形)

昼白色
電球色
ナトリウム色
  • ※LEDライトバルブを照明器具(HG5011C)にセットした場合。
  • ※曲線上の数値は維持水平面照度(保守率:0.68)。単位:ℓx

60W (E39口金形)

昼白色
電球色
ナトリウム色
  • ※LEDライトバルブを照明器具(HG5011C)にセットした場合。
  • ※曲線上の数値は維持水平面照度(保守率:0.68)。単位:ℓx

86W (E39口金形)

昼白色
電球色
ナトリウム色
  • ※LEDライトバルブを照明器具(HG5011C)にセットした場合。
  • ※曲線上の数値は維持水平面照度(保守率:0.68)。単位:ℓx

110W (E39口金形)

昼白色
電球色
ナトリウム色
  • ※LEDライトバルブを照明器具(HG5011C)にセットした場合。
  • ※曲線上の数値は維持水平面照度(保守率:0.68)。単位:ℓx

LEDioc LEDライトバルブ 仕様

ランプ 仕様

24W (E26口金形)

  24W
光色 昼白色 電球色 ナトリウム色
点灯方向 ユニバーサル点灯※1
相関色温度 5000K 2700K 2100K
全光束(ℓm) 4000 3800 3600
消費電力(W) 100V時 27.2
200V時 27.5
242V時 28.2
固有エネルギー消費効率(ℓm/W) 100V時 147.0 139.7 132.3
200V時 145.4 138.1 130.9
242V時 141.8 134.7 127.6
定格寿命 40000時間(光束維持率80%)
平均演色評価数 Ra70
質量(g) 250
  • ※1:水平取付けをする際は、緩み防止のため防振パッキン(別売)をご使用ください。
  • ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規格による)
  • ※ランプは組合せる器具の使用温度範囲内でご使用ください。

48W (E39口金形)

  48W
光色 昼白色 電球色 ナトリウム色
点灯方向 垂直点灯
相関色温度 5000K 2700K 2100K
全光束(ℓm) 8000 7600 7200
消費電力(W) 100V時 53.5
200V時 53.0
242V時 53.5
固有エネルギー消費効率(ℓm/W) 100V時 149.5 142.0 134.5
200V時 150.9 143.3 135.8
242V時 149.5 142.0 134.5
定格寿命 40000時間(光束維持率80%)
平均演色評価数 Ra70
質量(g) 430
  • ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規格による)
  • ※ランプは組合せる器具の使用温度範囲内でご使用ください。

60W (E39口金形)

  60W
光色 昼白色 電球色 ナトリウム色
点灯方向 垂直点灯
相関色温度 5000K 2700K 2100K
全光束(ℓm) 10000 9500 9000
消費電力(W) 100V時 68.7
200V時 67.4
242V時 67.8
固有エネルギー消費効率(ℓm/W) 100V時 145.5 138.2 131.0
200V時 148.3 140.9 133.5
242V時 147.4 140.1 132.7
定格寿命 40000時間(光束維持率80%)
平均演色評価数 Ra70
質量(g) 525
  • ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規格による)
  • ※ランプは組合せる器具の使用温度範囲内でご使用ください。

86W (E39口金形)

  86W
光色 昼白色 電球色 ナトリウム色
点灯方向 垂直点灯
相関色温度 5000K 2700K 2100K
全光束(ℓm) 13500 12500 12000
消費電力(W) 100V時 97.4
200V時 95.4
242V時 95.9
固有エネルギー消費効率(ℓm/W) 100V時 138.6 128.3 123.2
200V時 141.5 131.0 125.7
242V時 140.7 130.3 125.1
定格寿命 40000時間(光束維持率80%)
平均演色評価数 Ra70
質量(g) 790
  • ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規格による)
  • ※ランプは組合せる器具の使用温度範囲内でご使用ください。

110W (E39口金形)

  110W
光色 昼白色 電球色 ナトリウム色
点灯方向 垂直点灯
相関色温度 5000K 2700K 2100K
全光束(ℓm) 19500 17500 16500
消費電力(W) 100V時 125.0
200V時 119.0
242V時 119.0
固有エネルギー消費効率(ℓm/W) 100V時 156.0 140.0 132.0
200V時 163.8 147.0 138.6
242V時 163.8 147.0 138.6
定格寿命 40000時間(光束維持率80%)
平均演色評価数 Ra70
質量(g) 790
  • ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規格による)
  • ※ランプは組合せる器具の使用温度範囲内でご使用ください。

共通仕様

本体 アルミダイカスト
グローブ ポリカーボネート
仕上色 白色塗装
使用温度範囲 -25℃〜+40℃

※E39口金 水平取付可能形 35Wは、特注対応いたします。

電源ユニット 仕様

適合ライトバルブ 24W 48W 60W 86W 110W
ランプ電力(W) 24 48 60 86 110
消費電力(W) 100V時 27.2 53.5 68.7 97.4 125.0
200V時 27.5 53.0 67.4 95.4 119.0
242V時 28.2 53.5 67.8 97.6 119.0
入力電流(A) 100V時 0.27 0.54 0.69 0.98 1.26
200V時 0.15 0.27 0.34 0.48 0.61
242V時 0.13 0.23 0.29 0.40 0.51
二次無負荷電圧(V) 90(瞬時値) 250(瞬時値) 295(瞬時値) 210
質量(kg) 0.77 1.2 1.65 1.22
  • ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規格による)
  • ※屋外露出で使用可(口出線を下向きに取付けてください)

共通仕様

入力電圧 100/200〜242V対応
周波数 50/60Hz共用
本体 鋼板(24W用、48W用、60W用、80W用)
アルミ(110W用)
口出線 800mm(24W用、48W用、60W用、80W用)
入力側650mm、出力側220mm(110W用)
適合ポール 収納可能ポール内径ø105.3(4B)以上
耐雷サージ 15kV(コモンモード)
二次側配線長 15m以下
使用温度範囲 -25℃〜+40℃
  • ※下面開放器具と組合せて使用する場合は、必ず落下防止ワイヤを取付けてください。
  • ※施工時は口金の先端部分を電源ユニットのプラス側に接続してください。逆接すると点灯しません。
  • ※LEDライトバルブは器具側のソケットとライトバルブのネック部を密着させる「防水パッキン」で防水構造となります。HIDランプ同様に、バルブ口金部自体は防水構造にはなっていません。既設器具において、長年使用している器具は防水パッキンが劣化していることが想定されます。防水パッキンは既設器具用の新品の防水パッキンにお取替えいただくことを推奨します。
  • ※LEDライトバルブは直流点灯です。必ず専用電源ユニットと組合せてご使用ください。(商用電源や安定器の二次側に直接接続しないでください)

寸法図

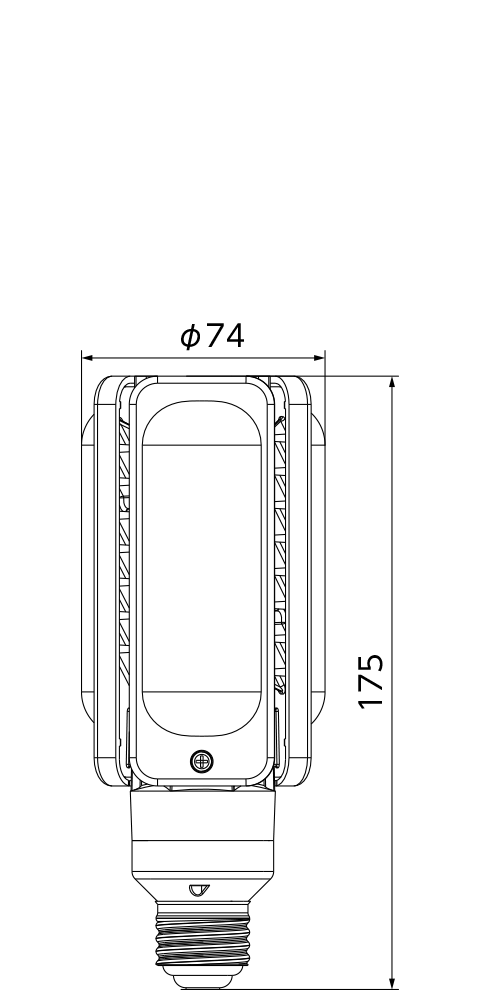

  • 24W

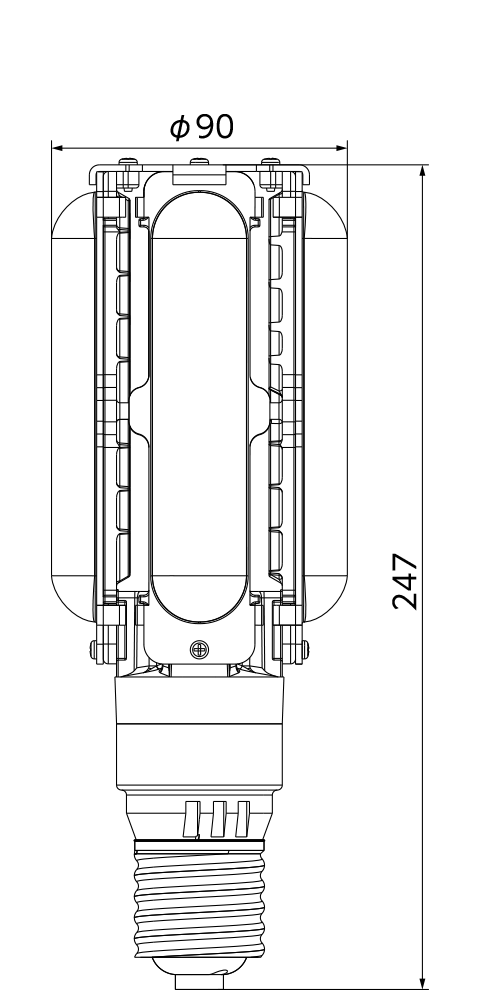

  • 48W

  • 60W

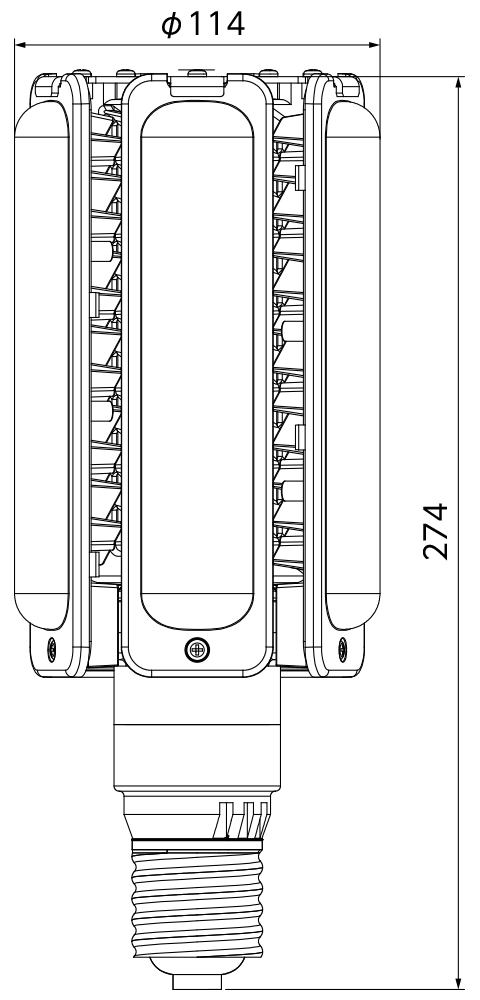

  • 86W・110W

電源ユニット

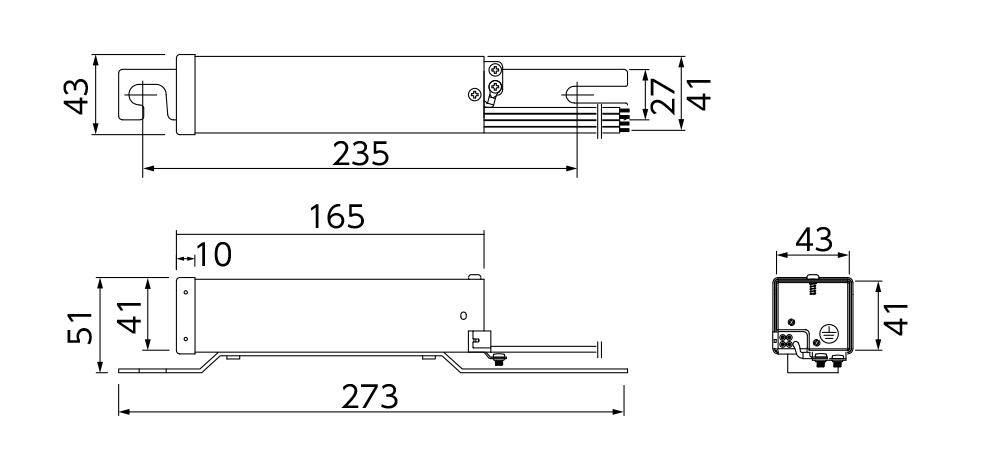

  • 24W適合

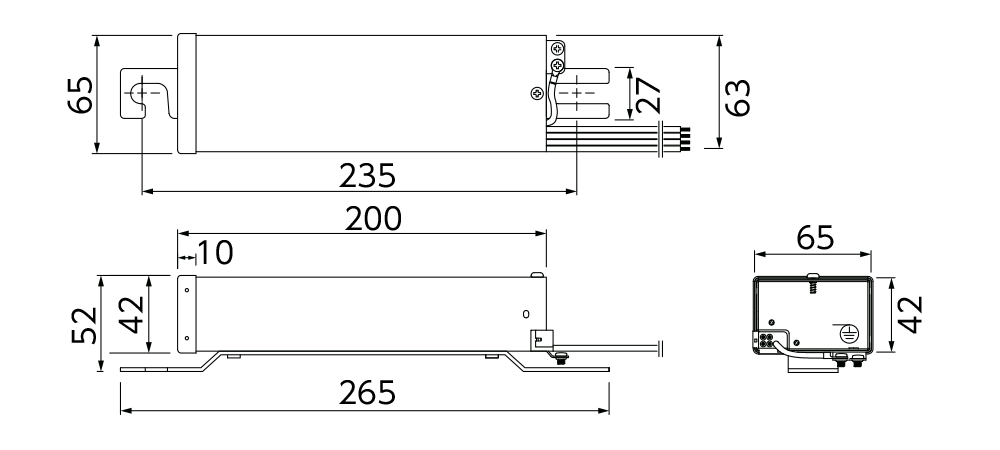

  • 48W・60W適合

  • 86W適合

  • 110W適合

落下防止ワイヤ

下面開放形器具にLEDライトバルブを使用する場合には、必ずLEDライトバルブ専用落下防止ワイヤを取付けてください。器具の形状に合わせて、タイプや長さを選択してください。

  • ※オールSUS製(ワイヤはナイロンコーティング仕様)
  • ※写真はフックタイプ

24W・48W・60W用

端子タイプ (片側ループ)

LDRW-300/TM4 (全長:300mm)

¥800

LDRW-400/TM4 (全長:400mm)

¥850

LDRW-500/TM4 (全長:500mm)

¥900

LDRW-600/TM4 (全長:600mm)

¥950

※端子は、M4ボルトに対応

フックタイプ (両側ループ+フック)

LDRW-300/PF4 (全長:300mm)

¥900

LDRW-400/PF4 (全長:400mm)

¥950

LDRW-500/PF4 (全長:500mm)

¥1,000

LDRW-600/PF4 (全長:600mm)

¥1,050

86W・110W用

端子タイプ (片側ループ)

LDRW-500L/TM4 (全長:500mm)

¥950

※端子は、M4ボルトに対応

LEDライトバルブ用パッキン

E26口金形(24W用)防振パッキン

PK40LB1-38 (ソケット外径ø38)

¥1,700

※ランプを水平に取付ける場合、別売の防振パッキンが必要です。

E39口金形防水パッキン

PK50LB5-70

¥2,000

※開放形街路灯(ガードフレームタイプ)との組合せ時は、必ず専用防水パッキンをご使用ください。

※48W・60W・86W・110Wは垂直方向のみ点灯が可能です。水平に取付けることはできません。(24Wはユニバーサル点灯が可能です。)

※表示価格はすべて税抜き価格です。
