LEDioc LEDアイランプSP-W

前面グローブを縦に広げ、直下だけでなく横方向へも光が広がります。
弊社クリスタルセード アイ クリスタルビーム サービスステーション用器具に適合し、従来と変わらない輝きと空間の明るさを実現します。

商業施設・サービスステーションにおすすめ

特長

4つの安全機能(電源部)

絶縁回路の採用
商用交流電源(一次側)とLED回路(二次側)を絶縁トランスで分離した回路構成としております。

※結線作業は必ず電源を切って行ってください。

温度保護機能
電源ユニットがなんらかの異常で高温※1になった場合、電源供給を遮断します。
動作後、一定温度まで下がったら自動的に電源供給を再開します。
無負荷保護機能(89W用・111W用(調光電源除く)のみ)
電源ユニットの二次側が断線、又はランプを取外した場合、瞬時に電源供給を遮断します。
(復帰するには電源の再投入が必要です)※2
過電流保護機能
規定値以上の電流が流れた場合に動作する非復帰方式のヒューズを内蔵。過電流よる事故を防止します。
  • ※1:電源ユニットの使用温度範囲は以下になります。
    −20℃〜+40℃(64W用・77W用)
    −20℃〜+50℃(89W用・111W用)
    ※夏季の一時的な高温環境(60℃)に対応します。
  • ※2:復帰させる場合は一次側の電源を遮断し、1分以上経過してから電源を再投入してください。

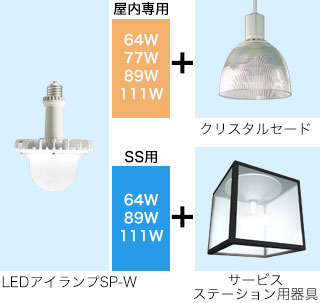

クリスタルセード・サービスステーション用器具が適合

LEDアイランプSP-Wは、前面グローブを縦に広げ、直下だけではなく横方向へも光が広がる構造になっています。クリスタルセードやサービスステーション用器具に取付けた場合、従来と変わらないセードの輝きと空間の明るさを実現します。

※設置の際には必ず落下防止ワイヤを取付けてください。

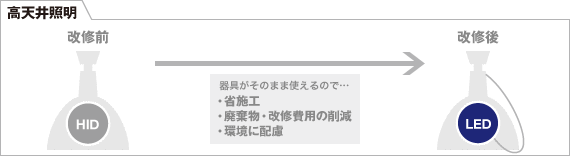

既設ランプ・安定器→LEDランプ・電源ユニットの交換で、カンタンLED化

高天井用照明でも、既設ランプ・安定器→LEDランプ・電源ユニットの交換だけでLED化が可能。
器具ごと交換に比べて、改修費用を大幅にカット。

器具がそのまま使えるので、省施工、廃棄物・改修費用の削減、環境に配慮

幅広い使用環境に対応


ランプ使用温度範囲 クリスタルセード併用時の上限温度
アイ クリスタルセード用 (屋内専用) -20℃~+40℃ 35℃まで
SS用 (屋外用) -20℃~+40℃ 併用不可
  • ※下向き点灯専用

極性フリー

LEDは直流点灯であるため、電源別置形の場合、接続時にランプと電源の極性を合わせる必要がありました。LEDアイランプSP-Wは、ランプ部にブリッジ回路を組み込むことで、仮にプラス・マイナスを逆に接続しても点灯が可能となりました。極性に関係なく接続いただけます。

  • ※LEDアイランプSP-Wは直流点灯です。必ず専用電源ユニットと組合わせてご使用ください。
    (商用電源や安定器の二次側に直接接続しないでください。)
  • ※ランプは極性フリーですが、安全性を確保するため、口金の先端部分を電源ユニットのプラス側に接続してください。

長寿命 60000時間

ランプと電源ユニットを別置にすることで、それぞれ放熱設計を最適化しています。
水銀ランプに比べ約5倍の長寿命でメンテナンスコストを削減します。

平均演色評価数 Ra83 (アイ クリスタルビーム用)

水銀ランプ(Ra40)と比較してLEDアイランプSP-Wは、Ra83と演色性が高いので色の見え方が自然です。

低い誘虫性

LEDは虫の好む紫外線域の波長をほとんど含まないため、虫が寄り付きにくい光源です。

器具が発するノイズを抑制(国際規格CISPR(シスプル)15対応)(電源ユニット)

国際規格CISPR15は、照明器具が発するノイズが設備などの誤作動につながるおそれがあることから、ノイズの許容値及び測定方法を規定しています。弊社はCISPR15に則ってノイズを測定し、低減を図っています。

比較例

高天井用照明

64W(屋内用)

  • Aアイ クリスタルビーム+高演色形高圧ナトリウムランプ150W(HSLC201+NH150FDX) 床面積:32m×20m
    保守率:0.74
    器具取付高さ:4.0m
    反射率:天井30% 壁30% 床10%
  • Bアイ クリスタルビーム+レディオック LEDアイランプSP-W 64W(電球色)(HSLC201+LDGS64L-H-E39/HB/DX150A) 床面積:32m×20m
    保守率:0.72
    器具取付高さ:4.0m
    反射率:天井30% 壁30% 床10%

光源

  • A 高演色形高圧ナトリウムランプ150W
  • B LED

平均照度

  • A 313ℓx
  • B 452ℓx

明るさ約44%アップ

消費電力※1

  • A 11900W(170W×70台)
  • B 4935W(70.5W×70台)

約58%省エネ

年間電気料金※2

  • A 892,500円
  • B 370,125円

約52万円お得

定格寿命

  • A 9000時間
  • B 60000時間

約6.6倍

  • ※1:消費電力は入力電圧200V時の特性を示します
  • ※2:電気料金単価は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は3000時間で算出

77W(屋内用)

  • Aアイ クリスタルビーム+メタルハライドランプ250W(HSLC201+MF250LSH2/BUS) 床面積:32m×20m
    保守率:0.47
    器具取付高さ:4.0m
    反射率:天井30% 壁30% 床10%
  • Bアイ クリスタルビーム+レディオック LEDアイランプSP-W 77W(昼白色)(HSLC201+LDGS77N-H-E39/HB/M250A) 床面積:32m×20m
    保守率:0.72
    器具取付高さ:4.0m
    反射率:天井30% 壁30% 床10%

光源

  • A メタルハライドランプ250W
  • B LED

平均照度

  • A 503ℓx
  • B 533ℓx

明るさアップ

消費電力※1

  • A 15600W(260W×60台)
  • B 5100W(85W×60台)

約67%省エネ

年間電気料金※2

  • A 1,170,000円
  • B 382,500円

約78万円お得

定格寿命

  • A 12000時間
  • B 60000時間

5倍

  • ※1:消費電力は入力電圧200V時の特性を示します
  • ※2:電気料金単価は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は3000時間で算出

89W(屋内用)

  • Aアイ クリスタルビーム+水銀ランプ400W(HSLC401+HF400X) 床面積:40m×30m
    保守率:0.69
    器具取付高さ:9.0m
    反射率:天井30% 壁30% 床10%
  • Bアイ クリスタルビーム+レディオック LEDアイランプSP-W 89W(昼白色)(HSLC401+LDGS89N-H-E39/HB) 床面積:40m×30m
    保守率:0.72
    器具取付高さ:9.0m
    反射率:天井30% 壁30% 床10%

光源

  • A 水銀ランプ400W
  • B LED

平均照度

  • A 317ℓx
  • B 333ℓx

明るさアップ

消費電力※1

  • A 20750W(415W×50台)
  • B 4835W(96.7W×50台)

約76%省エネ

年間電気料金※2

  • A 1,556,250円
  • B 362,625円

約119万円お得

定格寿命

  • A 12000時間
  • B 60000時間

5倍

  • ※1:消費電力は入力電圧200V時の特性を示します
  • ※2:電気料金単価は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は3000時間で算出

111W(屋内用)

  • Aアイ クリスタルビーム+メタルハライドランプ400W(HSLC401+MF400LSH2/BUS) 床面積:40m×30m
    保守率:0.47
    器具取付高さ:9.0m
    反射率:天井30% 壁30% 床10%
  • Bアイ クリスタルビーム+レディオック LEDアイランプSP-W 111W(昼白色)(HSLC401+LDGS111N-H-E39/HB) 床面積:40m×30m
    保守率:0.72
    器具取付高さ:9.0m
    反射率:天井30% 壁30% 床10%

光源

  • A メタルハライドランプ400W
  • B LED

平均照度

  • A 391ℓx
  • B 402ℓx

明るさアップ

消費電力※1

  • A 20750W(415W×50台)
  • B 5950W(119W×50台)

約71%省エネ

年間電気料金※2

  • A 1,556,250円
  • B 446,250円

約111万円お得

定格寿命

  • A 12000時間
  • B 60000時間

5倍

  • ※1:消費電力は入力電圧200V時の特性を示します
  • ※2:電気料金単価は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は3000時間で算出

64W(屋外用)

  • Aサービスステーション用器具+水銀ランプ400W(HSD420C +HF400X) 維持照度(単位:ℓx)
    保守率:0.73
    器具取付高さ:5.0m
  • Bサービスステーション用器具+レディオック LEDアイランプSP-W 64W SS用(昼白色)(HSD420C+LDGS64N-H-E39/HB/SS) 維持照度(単位:ℓx)
    保守率:0.76
    器具取付高さ:5.0m

光源

  • A 水銀ランプ400W
  • B LED

平均照度

  • A 209ℓx
  • B 227ℓx

明るさ同等

消費電力※1

  • A 7470W(415W×18台)
  • B 1269W(70.5W×18台)

約83%省エネ

年間電気料金※2

  • A 747,000円
  • B 126,900円

約62万円お得

定格寿命

  • A 12000時間
  • B 50000時間

約4.1倍

  • ※1:消費電力は入力電圧200V時の特性を示します
  • ※2:電気料金単価は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は4000時間で算出

89W(屋外用)

  • Aサービスステーション用器具+セラミックメタルハライドランプ270W(HSD420C +M270FCELSP2-W/BUD) 維持照度(単位:ℓx)
    保守率:0.66
    器具取付高さ:5.0m
  • Bサービスステーション用器具+レディオック LEDアイランプSP-W 89W SS用(昼白色)(HSD420C+LDGS89N-H-E39/SS) 維持照度(単位:ℓx)
    保守率:0.68
    器具取付高さ:5.0m

光源

  • A セラミックメタルハライドランプ270W
  • B LED

平均照度

  • A 304ℓx
  • B 353ℓx

明るさ約1.1倍

消費電力※1

  • A 5346W(297W×18台)
  • B 1767.6W(98.2W×18台)

約66%省エネ

年間電気料金※2

  • A 534,600円
  • B 176,760円

約35万円お得

定格寿命

  • A 24000時間
  • B 50000時間

約2倍

  • ※1:消費電力は入力電圧200V時の特性を示します
  • ※2:電気料金単価は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は4000時間で算出

111W(屋外用)

  • Aサービスステーション用器具+セラミックメタルハライドランプ360W(HSD420C +M360FCELSP2-W/BUD) 維持照度(単位:ℓx)
    保守率:0.66
    器具取付高さ:5.0m
  • Bサービスステーション用器具+レディオック LEDアイランプSP-W 111W SS用(昼白色)(HSD420C+LDGS111N-H-E39/SS) 維持照度(単位:ℓx)
    保守率:0.68
    器具取付高さ:5.0m

光源

  • A セラミックメタルハライドランプ360W
  • B LED

平均照度

  • A 394ℓx
  • B 429ℓx

明るさアップ

消費電力※1

  • A 7110W(395W×18台)
  • B 2196W(122W×18台)

約69%省エネ

年間電気料金※2

  • A 711,000円
  • B 219,600円

約49万円お得

定格寿命

  • A 24000時間
  • B 50000時間

約2倍

  • ※1:消費電力は入力電圧200V時の特性を示します
  • ※2:電気料金単価は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は4000時間で算出
