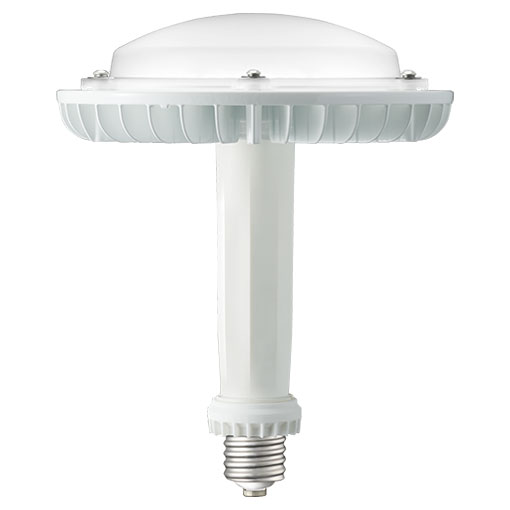

LEDioc LEDアイランプHB
特長
電源ユニット内蔵と軽量化を実現
定格電圧を固定し、LED基板上にLED制御回路を実装することで、変圧に使用するトランスや平滑を行うコンデンサ、制御を行うICなどの部品を大幅に減らせるので電源部の簡略化及びランプの小形軽量化も両立しています。
また、独自の回路設計によりPSEに準拠できるレベルまでちらつきを抑えます。※1
- ※1 E39口金形はPSE対象外ですが、同等の性能を有します。
- ※使用する電源電圧によりそれぞれ100V、200～220V専用となります。その他の電圧、及び安定器、LED制御装置(直流電源)の二次側には接続しないでください。
幅広い使用環境に対応
幅広い温度範囲での使用が可能で、夏場に高温となる工場、倉庫、体育館などの高天井にも対応します。
| ランプ使用温度範囲 | セード併用時の上限温度 |
|---|---|
| -20℃～+50℃ | 40℃まで |
- ※下向き点灯専用
充実した安全機能
- 過電流保護機能
規定値以上の電流が流れた場合に動作する非復帰方式のヒューズを内蔵、過電流による事故を防止します。 - 絶縁構造
導電部が絶縁構造となっているため、導通時に万が一ランプ外観の金属部に触れてしまっても感電しません。 - ランプ緩み抑制機能
口金上部にシリコン製の防振パッキンを装備(66W・73Wのみ)。
ランプをソケットに装着する際にシリコン製のパッキン部と密着することでランプの振動ゆれや緩みを抑制します。
比較例
34W
- A高天井用セード・ホルダ+セルフバラスト水銀ランプ300W(SAW412+O39-004P+BHF100/110V300W)
維持照度(単位:ℓx)
保守率：0.71
器具取付高さ：3.0m
反射率：天井30%・壁30%・床10% - B高天井用セード・ホルダ+LEDアイランプHB 34W(SAW412+O39-004P+LDR34N-H-E39/HBA)
維持照度(単位:ℓx)
保守率：0.72
器具取付高さ：3.0m
反射率：天井30%・壁30%・床10%
光源
- Aセルフバラスト水銀ランプ300W
- BLED
平均照度
- A175.4ℓx
- B187.7ℓx
明るさアップ
消費電力※1
- A3780W(315W×12台)
- B408W(34W×12台)
約89％省エネ
年間電気料金※2
- A283,500円
- B30,600円
約25万円お得
定格寿命
- A8000時間
- B40000時間
5倍
- ※1：消費電力はLEDは入力電圧100V時の特性、セルフバラスト水銀ランプは定格電圧入力時の特性をを示します
- ※2：電気料金単価は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は3000時間で算出
37W
- A高天井用セード・ホルダ+セルフバラスト水銀ランプ300W(SAW412+O39-004P+BHF200/220V300W)
維持照度(単位:ℓx)
保守率：0.71
器具取付高さ：3.0m
反射率：天井30%・壁30%・床10% - B高天井用セード・ホルダ+LEDアイランプHB 37W(SAW412+O39-004P+LDR200-220V37N-H-E39/HBA)
維持照度(単位:ℓx)
保守率：0.72
器具取付高さ：3.0m
反射率：天井30%・壁30%・床10%
光源
- Aセルフバラスト水銀ランプ300W
- BLED
平均照度
- A193ℓx
- B188ℓx
明るさ同等
消費電力※1
- A3528W(294W×12台)
- B384W(32W×12台)
約89％省エネ
年間電気料金※2
- A264,600円
- B28,800円
約23.5万円お得
定格寿命
- A8000時間
- B40000時間
5倍
- ※1：消費電力はLEDは入力電圧200V時の特性、セルフバラスト水銀ランプは定格電圧入力時の特性をを示します
- ※2：電気料金単価は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は3000時間で算出
73W
- A高天井用セード・ホルダ+水銀ランプ250W(SAW412+O39-004P+HF250X)
維持照度(単位:ℓx)
保守率：0.71
器具取付高さ：6.0m
反射率：天井30%・壁30%・床10% - B高天井用セード・ホルダ+LEDアイランプHB 73W(SAW412+O39-004P+LDR73N-H-E39/HB)
維持照度(単位:ℓx)
保守率：0.72
器具取付高さ：6.0m
反射率：天井30%・壁30%・床10%
光源
- A水銀ランプ250W
- BLED
平均照度
- A311ℓx
- B333ℓx
明るさアップ
消費電力※1
- A10920(260W×42台)
- B3066W(73W×42台)
約71％省エネ
年間電気料金※2
- A819,000円
- B229,950円
約58万円お得
定格寿命
- A12000時間
- B40000時間
約3.3倍
- ※1：消費電力は入力電圧100V時の特性を示します
- ※2：電気料金単価は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は3000時間で算出
66W
- A高天井用セード・ホルダ+水銀ランプ250W(SAW412+O39-004P+HF250X)維持照度(単位:ℓx)
保守率：0.71
器具取付高さ：6.0m
反射率：天井30%・壁30%・床10% - B高天井用セード・ホルダ+LEDアイランプHB 66W(SAW412+O39-004P+LDR200-220V66N-H-E39/HB)
維持照度(単位:ℓx)
保守率：0.72
器具取付高さ：6.0m
反射率：天井30%・壁30%・床10%
光源
- A水銀ランプ250W
- BLED
平均照度
- A311ℓx
- B331ℓx
明るさアップ
消費電力※1
- A10920W(260W×42台)
- B2772W(66W×42台)
約74％省エネ
年間電気料金※2
- A819,000円
- B207,900円
約61万円お得
定格寿命
- A12000時間
- B40000時間
約3.3倍
- ※1：消費電力は入力電圧200V時の特性を示します
- ※2：電気料金単価は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は3000時間で算出
