LEDioc LEDライトバルブ パズー用

商品画像

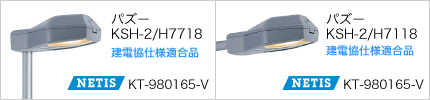

道路灯 パズー(KSH-2/H7718・KSH-2/H7118)に適合するLEDランプ。
道路照明施設設置基準(一般国道)に適合。

  • 道路照明

特長

道路灯 パズーに適合

取付イメージ

道路灯 パズー(KSH-2/H7718・KSH-2/H7118)に適合し、器具はそのままで 既設ランプ・安定器 を LEDランプ・電源ユニット に交換するだけでカンタンLED化が可能です。

道路照明施設設置基準(一般国道)に適合

132W 平均路面輝度0.7cd/m²以上

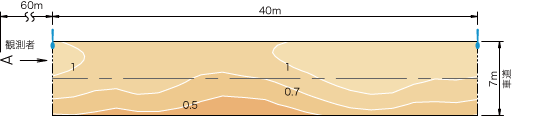

輝度分布図
  • ※曲線上の数値は、維持路面輝度を示す(単位:cd/m²)
  • ※設計条件:車道幅員7m 取付高さ10m 取付角度0° 取付間隔40m Oh=-0.7m 保守率0.7 アスファルト舗装C2
    照明器具形式:KSH-2/H7118
  • ※ソケット位置:標準
平均路面輝度 0.96cd/m²
総合均斉度 0.45
車線軸均斉度(走行車線) 0.51
車線軸均斉度(追越車線) 0.57
相対閾値増加TI(走行車線) 5.4%
相対閾値増加TI(追越車線) 5.2%

152W 平均路面輝度1.0cd/m²以上

輝度分布図
  • ※曲線上の数値は、維持路面輝度を示す(単位:cd/m²)
  • ※設計条件:車道幅員7m 取付高さ10m 取付角度0° 取付間隔40m Oh=-0.7m 保守率0.7 アスファルト舗装C2
    照明器具形式:KSH-2/H7118
  • ※ソケット位置:標準
平均路面輝度 1.08cd/m²
総合均斉度 0.45
車線軸均斉度(走行車線) 0.51
車線軸均斉度(追越車線) 0.57
相対閾値増加TI(走行車線) 5.6%
相対閾値増加TI(追越車線) 5.3%

優れた安全機能

ランプ部

ランプ部が高温になった場合、ランプを消灯します。
(温度が下がっても自動復帰しません。復帰するには、電源の再投入が必要となります)

※温度保護機能はランプが異常な状態になり温度上昇した場合の保護機能で、使用温度範囲を超えないための安全回路ではありません。ランプの使用温度範囲を守ってご使用ください。

電源ユニット

絶縁回路の採用

商用交流電源(一次側)とLED回路(二次側)を絶縁トランスで分離された回路構成としており、万が一、LED回路(二次側)の片側に触れてしまっても感電しません。

※結線作業は必ず電源を切って行ってください。

過電流保護機能

規定値以上の電流が流れた場合に動作する非復帰方式のヒューズを内蔵。過電流による事故を防止します。

極性フリー※1

LEDは直流点灯であるため、電源別置形の場合、接続時にランプと電源の極性を合わせる必要がありました。LEDライトバルブ パズー用は、ランプ部にブリッジ回路を組込むことで、仮にプラス・マイナスを逆に接続しても点灯が可能となりました。極性に関係なく接続できます。

※1:ランプは極性フリーですが、安全性を確保するため施工時は口金の先端部分を電源ユニットのプラス側に接続することをおすすめします。

注)LEDライトバルブ パズー用は直流点灯です。必ず専用の電源ユニットと組合せてご使用ください。(商用電源や安定器の二次側に直接接続しないでください)

電源ユニットは3つの取付ピッチに対応

電源ユニットの取付ピッチは、各安定器の取付ピッチに合わせて235mm(200V)、295mm(100V)、255mm(低始動電流形)の3タイプに対応します。

器具が発するノイズを抑制(国際規格CISPR(シスプル)15対応)(電源ユニット)

国際規格CISPR15は、照明器具が発するノイズが設備などの誤作動につながるおそれがあることから、ノイズの許容値及び測定方法を規定しています。弊社はCISPR15に則ってノイズを測定し、低減を図っています。

比較例

132W

  • A高圧ナトリウムランプ180W(照明器具形式:KSH-2/H7118) 曲線上の数値は、維持水平面照度を示します(単位:ℓx)
    灯高:10m
    保守率:0.7
  • BLEDライトバルブ パズー用132W(昼白色)(照明器具形式:KSH-2/H7118) 曲線上の数値は、維持水平面照度を示します(単位:ℓx)
    灯高:10m
    保守率:0.7

光源

  • A 高圧ナトリウムランプ180W
  • B LED

全光束

  • A 20000ℓm
  • B 20000ℓm

水平面照度0.5ℓxライン同等

消費電力※1

  • A 240W
  • B 132W

約45%省エネ

年間電気料金※2

  • A 17,280円
  • B 9,504円

7,776円お得

定格寿命

  • A 24000時間
  • B 40000時間

約1.6倍

  • ※1:消費電力は、「(一社)建設電気技術協会 道路・トンネル照明器材仕様書(平成20年改訂)」の諸特性値による。ただし、LEDライトバルブ パズー用は入力電圧200V時で初期光束補正機能による40000時間の平均値を示します。
  • ※2:電気料金は、東京電力(株)電気供給約款(平成28年1月1日)「公衆街路灯B」より18円/kWh(税抜)、年間点灯時間は、4000時間で算出

152W

  • A高圧ナトリウムランプ180W(照明器具形式:KSH-2/H7118) 曲線上の数値は、維持水平面照度を示します(単位:ℓx)
    灯高:10m
    保守率:0.7
  • BLEDライトバルブ パズー用152W(昼白色)(照明器具形式:KSH-2/H7118) 曲線上の数値は、維持水平面照度を示します(単位:ℓx)
    灯高:10m
    保守率:0.7

光源

  • A 高圧ナトリウムランプ180W
  • B LED

全光束

  • A 20000ℓm
  • B 22000ℓm

水平面照度0.5ℓxライン同等

消費電力※1

  • A 240W
  • B 147W

約39%省エネ

年間電気料金※2

  • A 17,280円
  • B 10,584円

約6,600円お得

定格寿命

  • A 24000時間
  • B 40000時間

約1.6倍

  • ※1:消費電力は、「(一社)建設電気技術協会 道路・トンネル照明器材仕様書(平成20年改訂)」の諸特性値による。ただし、LEDライトバルブ パズー用は入力電圧200V時で初期光束補正機能による40000時間の平均値を示します。
  • ※2:電気料金は、東京電力(株)電気供給約款(平成28年1月1日)「公衆街路灯B」より18円/kWh(税抜)、年間点灯時間は、4000時間で算出
