LEDioc ROAD LED LAMP UNIT(レディオック ロード LEDランプユニット)

△とは
  • △…受注生産品

ラインアップ

連続照明用

水銀ランプ250W(高圧ナトリウムランプ110W)相当・水銀ランプ300W(高圧ナトリウムランプ180W)相当

LEDランプユニット：LDFS48N-H-E39/K07L
(LED部：LDFS48N-H-E39/K07L-0、取付金具：LDFS-K/010)
(旧形式：LDFS48N-H-E39/K05L、LDFS69N-H-E39/K07L)

専用電源ユニット：WLE155V530M1/24-3

オープン価格

水銀ランプ250W(高圧ナトリウムランプ110W)相当

ガイドラインタイプ
k, ℓ, q'
建電協形式
KCE050-2相当

水銀ランプ300W(高圧ナトリウムランプ180W)相当

ガイドラインタイプ
f, g, o, q, s, u
建電協形式
KCE070-2相当
KCE070-3相当※
KCE070-2H相当※

※LEDユニットを3車線用位置に設定することにより満たす設計条件を示します

水銀ランプ400W(高圧ナトリウムランプ220W)相当

LEDランプユニット：LDFS69N-H-E39/K10L
(LED部：LDFS69N-H-E39/K10L-0、取付金具：LDFS-K/010)
(旧形式：LDFS99N-H-E39/K10L)

専用電源ユニット：WLE155V560M1/24-3

オープン価格

ガイドラインタイプ
a, b, n, p, r, t, h※, i※, j※
建電協形式
KCE100-2相当・KCE100-3相当※・KCE090-2H相当※

※LEDユニットを3車線用位置に設定することにより満たす設計条件を示します

水銀ランプ700W(高圧ナトリウムランプ270W)相当

LEDランプユニット：LDFS99N-H-E39/K15L
(LED部：LDFS99N-H-E39/K15L-0、取付金具：LDFS-K/010)

専用電源ユニット：WLE155V720M1/24-3

オープン価格

ガイドラインタイプ
m, v, w, c※, d※, e※
建電協形式
KCE150-3相当※・KCE120-2H相当※・KCE120-2相当・KCE140-2相当

※LEDユニットを3車線用位置に設定することにより満たす設計条件を示します

交差点照明用

水銀ランプ250W(高圧ナトリウムランプ110W)相当・水銀ランプ300W(高圧ナトリウムランプ180W)相当

LEDランプユニット：LDFS48N-H-E39/K07C
(LED部：LDFS48N-H-E39/K07C-0、取付金具：LDFS-K/010)
(旧形式：LDFS48N-H-E39/K05C、LDFS69N-H-E39/K07C)

△オーダー

専用電源ユニット：WLE155V530M1/24-3

オープン価格

水銀ランプ250W(高圧ナトリウムランプ110W)相当

ガイドラインタイプ
q'
建電協形式
KCE050-2C相当

水銀ランプ300W(高圧ナトリウムランプ180W)相当

ガイドラインタイプ
q, s, u
建電協形式
KCE070-2C相当

水銀ランプ400W(高圧ナトリウムランプ220W)相当

LEDランプユニット：LDFS69N-H-E39/K09C
(LED部：LDFS69N-H-E39/K09C-0、取付金具：LDFS-K/010)
(旧形式：LDFS99N-H-E39/K09C)

△オーダー

専用電源ユニット：WLE155V560M1/24-3

オープン価格

ガイドラインタイプ
p, r, t
建電協形式
KCE090-2C相当

水銀ランプ700W(高圧ナトリウムランプ270W)相当

LEDランプユニット：LDFS99N-H-E39/K15C
(LED部：LDFS99N-H-E39/K15C-0、取付金具：LDFS-K/010)

△オーダー

専用電源ユニット：WLE155V720M1/24-3

オープン価格

ガイドラインタイプ
-
建電協形式
KCE150-3C相当※

※LEDユニットを3車線用位置に設定することにより満たす設計条件を示します

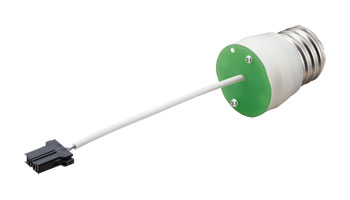

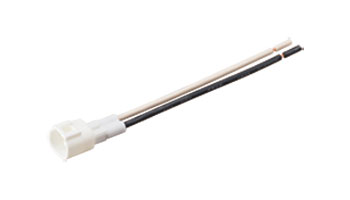

ランプユニットには、給電⽤⼝⾦とコネクタ付電線が付属します。

電源ユニット

WLE155V530M1/24-3

WLE155V560M1/24-3

WLE155V720M1/24-3

オープン価格

  • 初期光束補正機能

仕様

明るさ相当 水銀ランプ250W・300W(高圧ナトリウムランプ110W・180W)相当 水銀ランプ400W(高圧ナトリウムランプ220W)相当 水銀ランプ700W(高圧ナトリウムランプ270W)相当
光源色 昼白色(5000K)
全光束(ℓm) 9100 13200 17800
消費電力(W・200V) 最大※1 53.4 76.6 106
平均※2 48.1 68.8 95.3
固有エネルギー消費効率(ℓm/W・200V) 170.4 172.3 167.9
光束維持時間 60000時間(光束維持率80％)
平均演色評価数 Ra70
電力会社申請入力容量(200V) 56VA 80VA 110VA
質量(kg) 1.2 1.4 1.6

共通仕様

定格入力電圧 100～240V対応
定格周波数 50/60Hz共用
本体 アルミ板
レンズ アクリル
給電用口金 E39
耐雷サージ 15kV(コモンモード)
使用温度範囲 -20℃～+35℃
初期補正率 0.80

電源ユニット仕様

定格入力電圧 100～240V対応
定格周波数 50/60Hz共用
本体 アルミ
保護等級 IP67
収納可能ポール内径 ø130.8(5B)以上
使用温度範囲 -20℃～+40℃
質量 1.3kg

寸法図

連続照明用

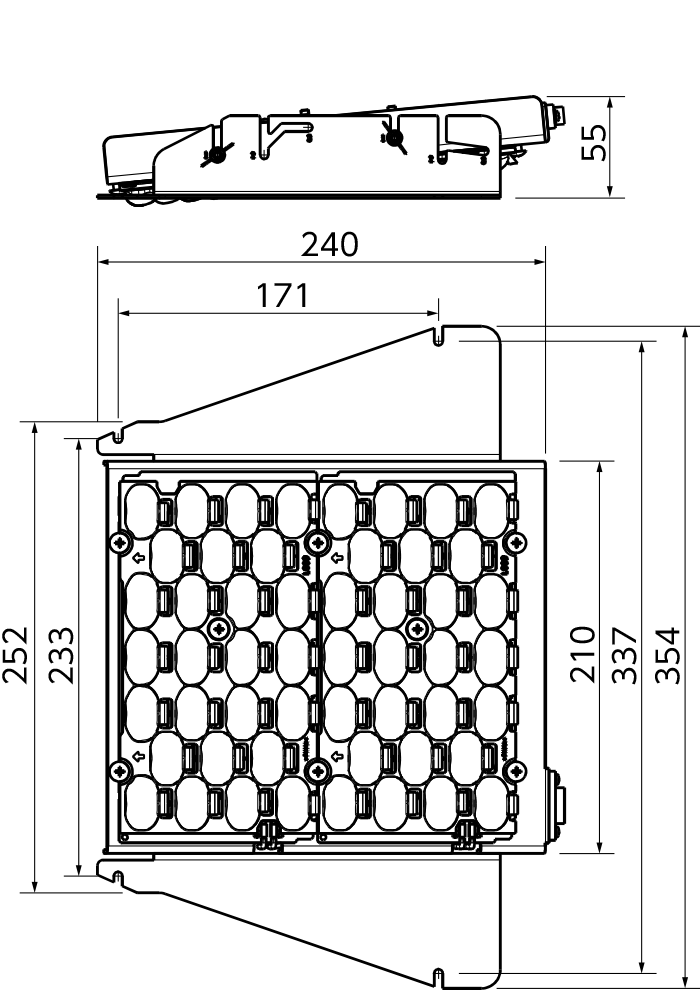

水銀ランプ250W・300W(高圧ナトリウムランプ110W・180W)相当

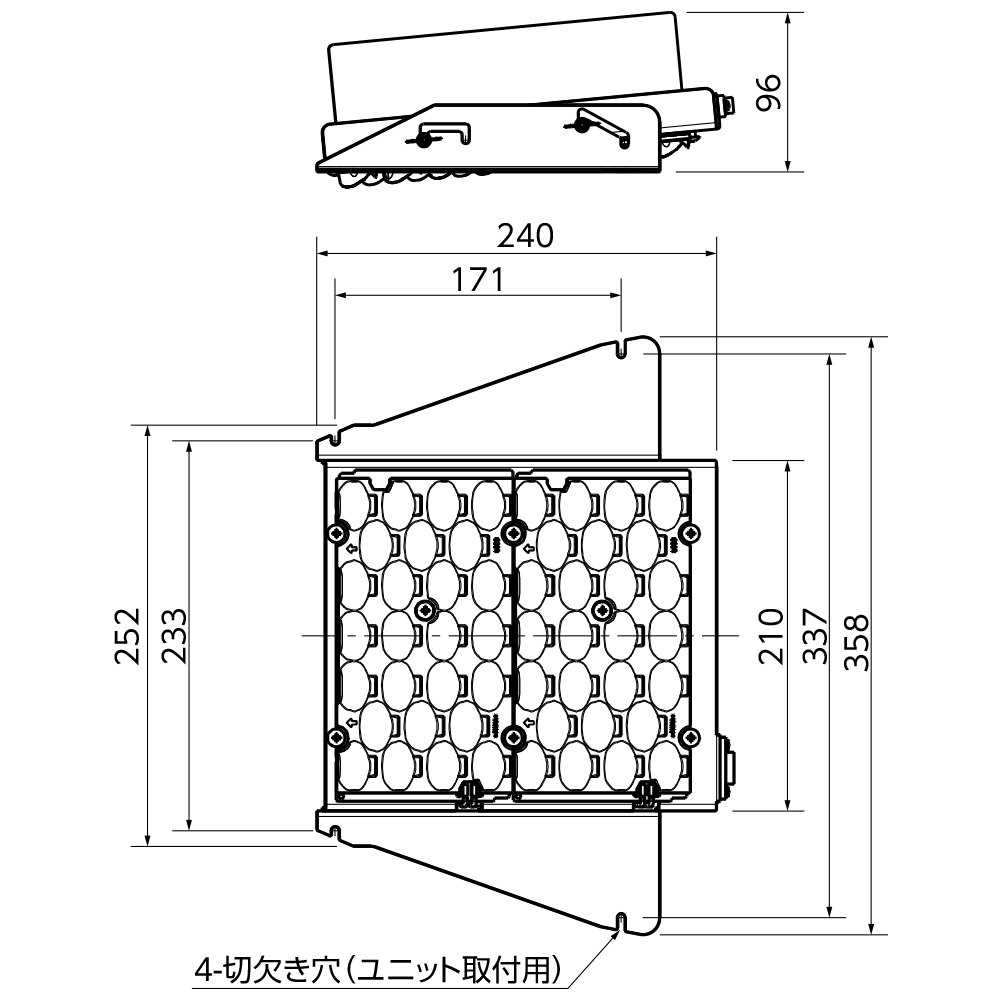

水銀ランプ400W(高圧ナトリウムランプ22W)相当

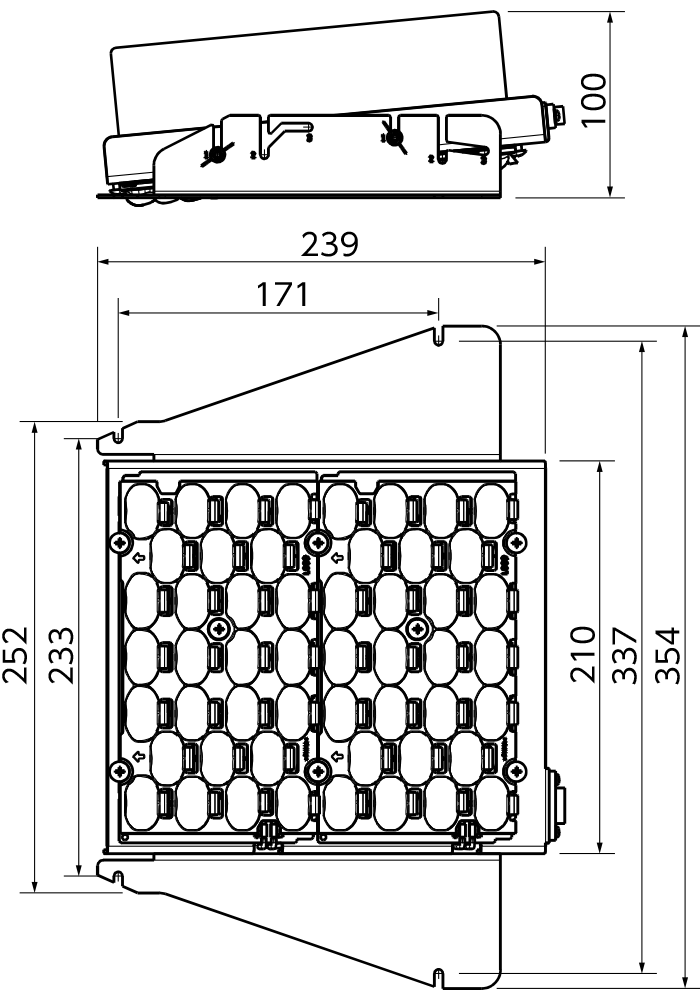

水銀ランプ700W(高圧ナトリウムランプ270W)相当

交差点照明用

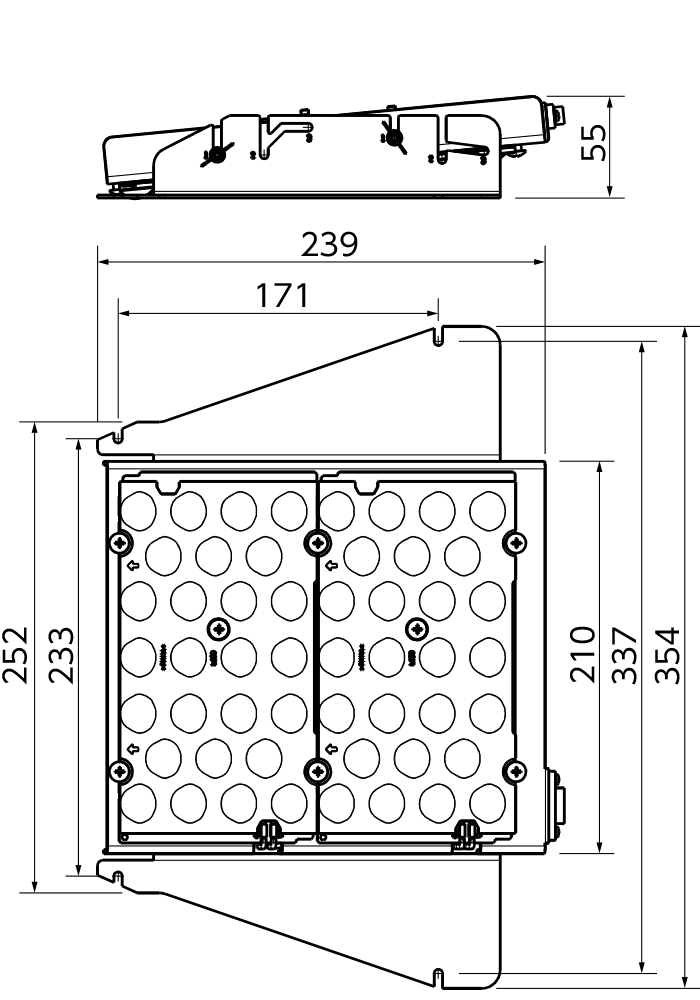

水銀ランプ250W・300W(高圧ナトリウムランプ110W・180W)相当

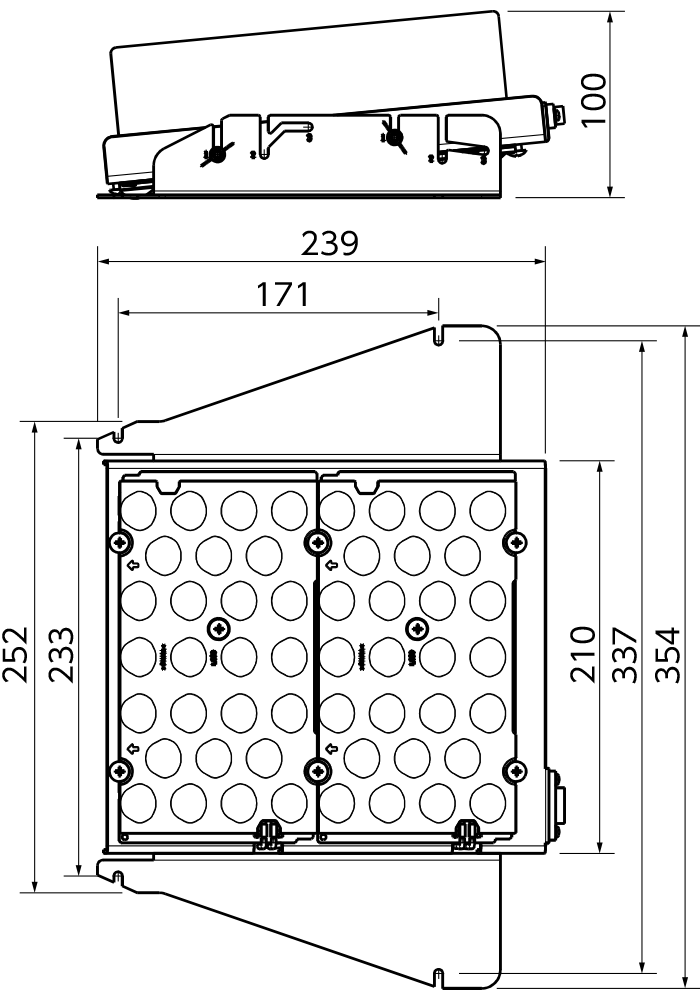

水銀ランプ400W(高圧ナトリウムランプ22W)相当

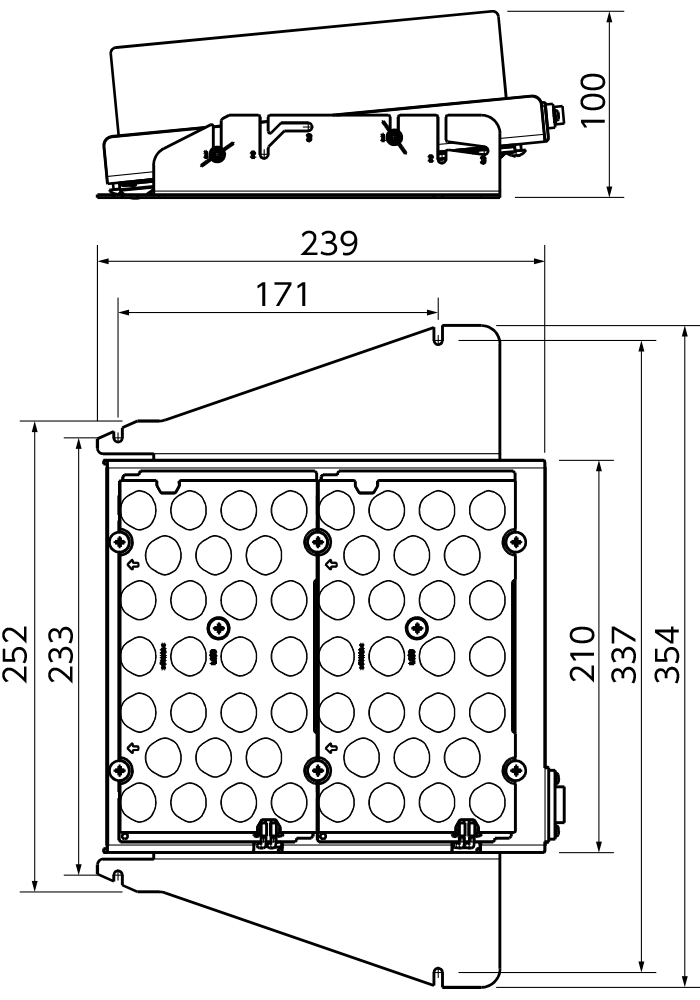

水銀ランプ700W(高圧ナトリウムランプ270W)相当

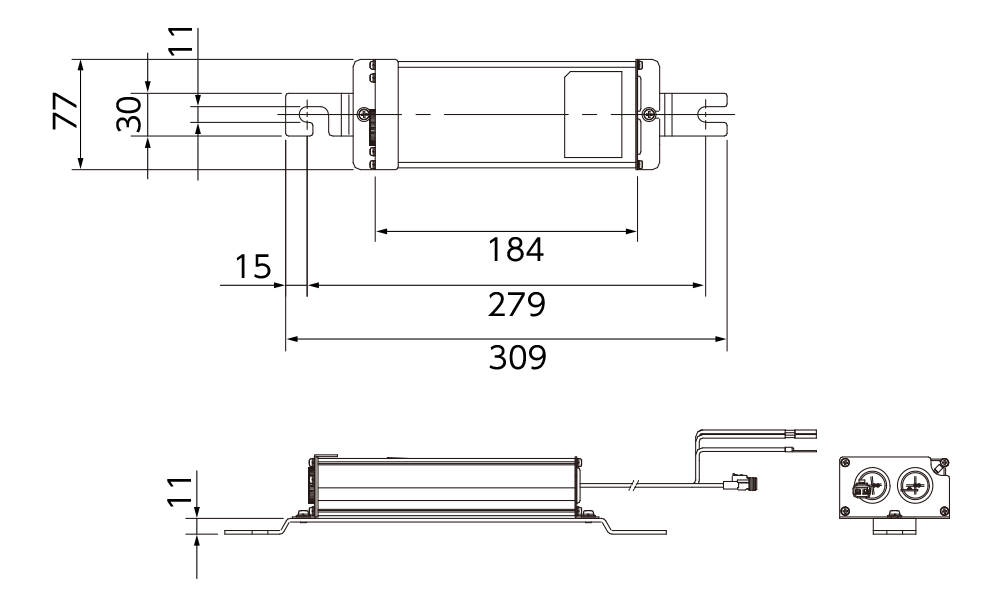

電源ユニット
