防犯照明

防犯照明

省エネルギー化に貢献するLED防犯灯。 LEDモジュール寿命60000時間で、メンテナンスコストを低減可能。照明器具・駆動電源は、耐雷サージ電圧15kVの、誘導雷にも耐えられる設計です。(一部商品を除く)

商品ラインアップ

商品 光源 参考器具設置間隔(m)※1
クラスA クラスB クラスB+

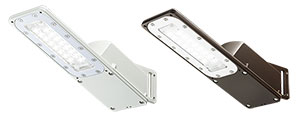

レディオック ストリート 7VA グリーン購入法適合品

LED(昼白色タイプ) 14 25 25
ランクM

レディオック ストリート 10VA グリーン購入法適合品

LED(昼白色タイプ) 20 33 31
ランクL

レディオック ストリート 20VA グリーン購入法適合品

LED(昼白色タイプ) 33 43 41
ランクS
LED (昼白色タイプ) 15 18 16
ランクSS

※1:【計算条件】道路幅5m、取付高さ4.5m、鉛直面照度は路面反射率を10%考慮して算出しています。

LED停電補償装置 レディオック アンシーン

災害時に必要最小限の明るさを確保し、安全・安心を提供する道路灯。

  • グリーン購入法適合品…グリーン購入法適合品

LED防犯灯 特定化学物質の含有情報

シリーズ名称 特定化学物質の含有情報※
Pb Hg Cd Cr(VI) PBB PBDE
レディオック ストリート 7VA
レディオック ストリート 10VA
レディオック ストリート 20VA

備考:特定化学物質の含有情報について
表中の“○”はJIS C 0950 特定化学物質が基準値以下であることを示す。

Pb
鉛 (電子部品のガラス及び電子セラミック部品に含まれる鉛は除外項目に該当。)
Hg
水銀
Cd
カドミウム
Cr(VI)
六価クロム
PBB
ポリブロモビフェニル
PBDE
ポリブロモジフェニルエーテル

耐雷サージ対策

LED照明器具や電子式電源装置のようなサージ耐電圧の低い半導体を多く使用する製品にとって、誘導雷サージは故障につながる大きな原因となっています。 岩崎電気のLED防犯照明では、誘導雷サージによる被害を軽減するような「耐雷サージ」基準を独自に設け、安全性を高めています。

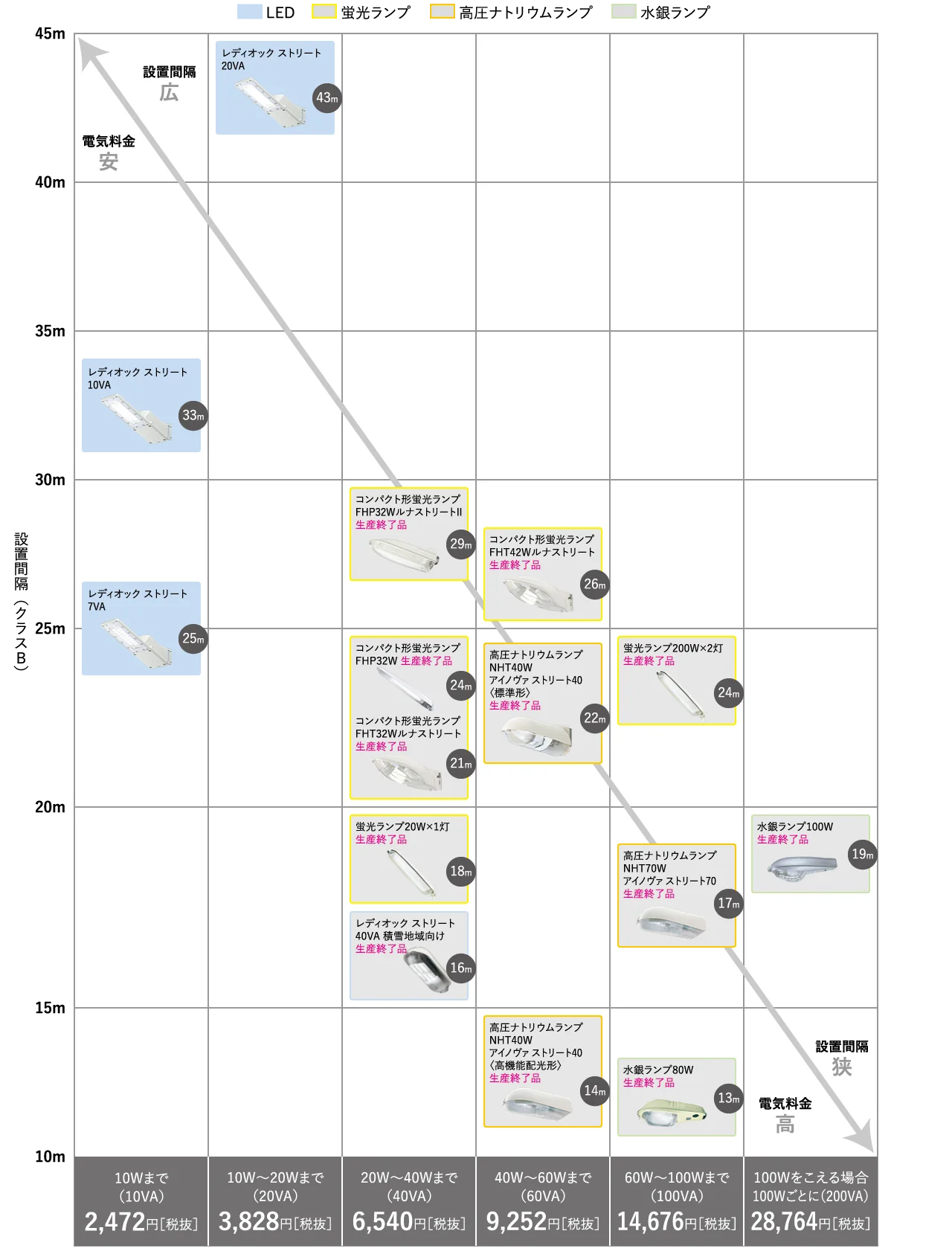

防犯灯の電気料金と設置間隔

電気料金(年間)と光源別の設置間隔(クラスB)との比較を下記に示します

  • ※電気料金は東京電力エナジーパートナー(株)特定小売供給約款(令和元年10月1日)「 公衆街路灯A」(税抜)より算出。
  • ※保守率は、弊社商品性能値に基づき算出。
  • ※年間電気料金には需要家料金が含まれています。

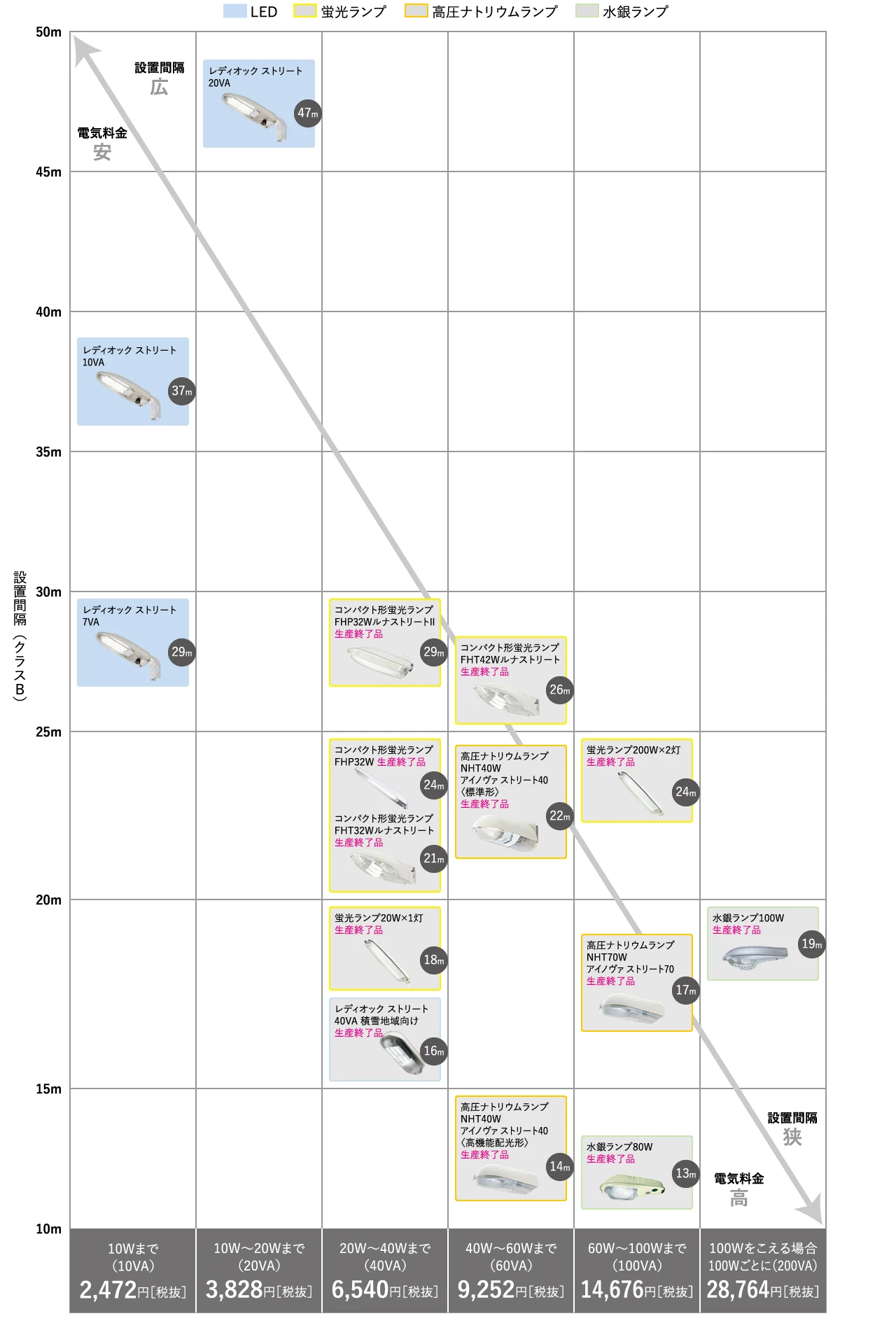

防犯灯の電気料金と設置間隔

レディオック ストリート 20VA レディオック ストリート 10VA レディオック ストリート 7VA

防犯灯の設置には推奨基準があります。

道路※1の明るさにおいては、歩行者・車などが安全に、安心して通行できるよう、通行量・周囲の明るさ・犯罪の危険性の割合などに応じて照度を設定します。防犯の観点からは、暗がり・明るさのむらなどができないようにすることが大切です。また光害についても配慮が必要です。
少なくとも水平面照度3ルクス(クラスB)以上の明るさが確保できる防犯灯設置が望まれます。

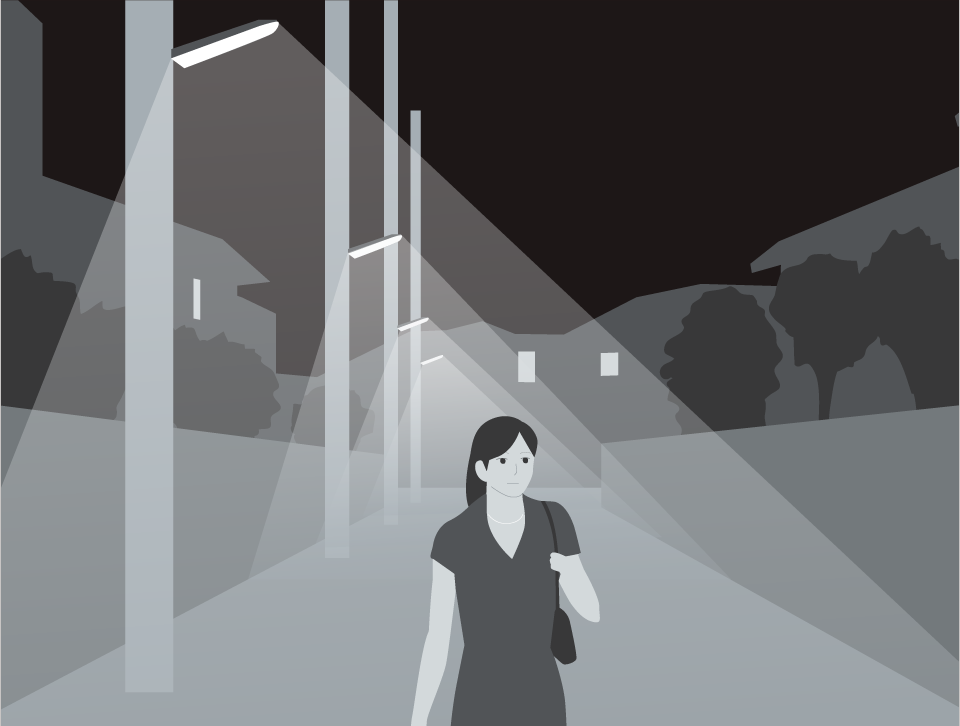

クラスA※2

4m先の歩行者の顔の概要
(目・鼻・口の位置)が識別できる明るさ。

クラスA

  • 水平面照度(平均値)※3 :5ルクス
  • 鉛直面照度(最小値)※4 :1ルクス

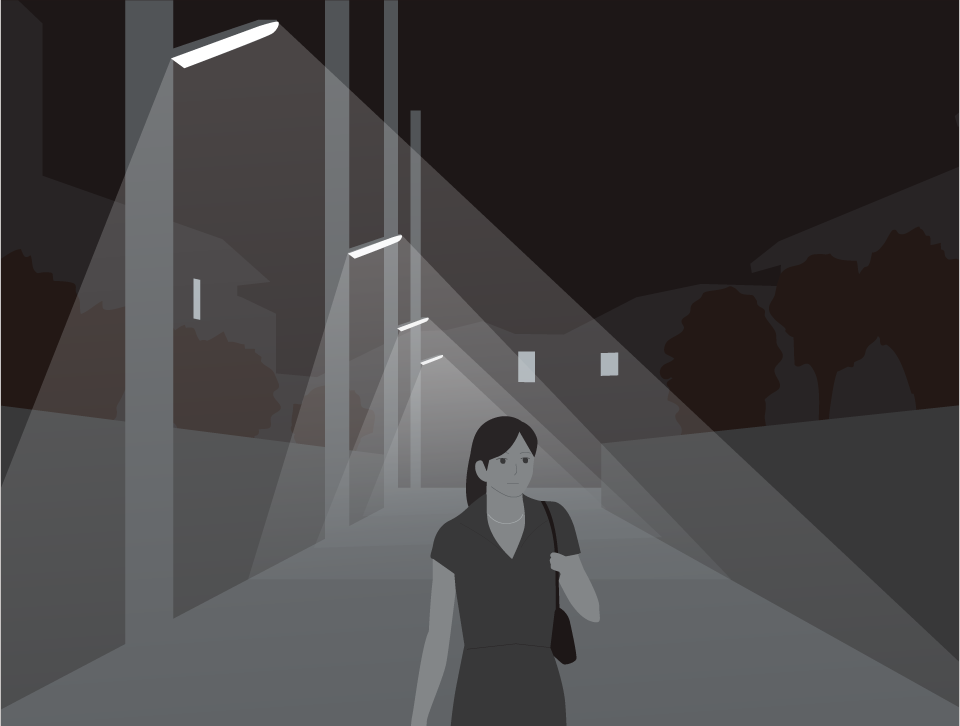

クラスB※2

4m先の歩行者の顔の向きや挙動姿勢などが分かる明るさ。

クラスB

  • 水平面照度(平均値)※3 :3ルクス
  • 鉛直面照度(最小値)※4 :0.5ルクス
  • ※1:ここで言う道路とは本来用のない自動車が通らない、主に買い物や通勤・通学などで使う身近な生活道路を表わします。
  • ※2:クラスA、クラスBの明るさの基準は平成17年10月発行の(社)日本防犯設備協会 技術標準SES E 1901(防犯灯の照度基準)によります。これは「安全・安心まちづくり推進要綱」とも合致し、更に詳しく表わしています。
  • ※3:水平面照度は道路の路面上の平均照度(JIS C 7612:1985「照度測定法」を参考)を表わします。
  • ※4:鉛直面照度は道路の中心線上で路面より1.5mの高さ、路面軸に対して直角な鉛直面の最小照度を表わします。

A、B、どちらのクラスの照明レベルを採用するかは、その道路の交通安全上・防犯上の重要性、歩行者・交通量の多少あるいは周辺環境の明るさ、照明にかけられるコストなど、個々の状況によって照明の設置者が適宜選択してください。

道路端の明るさも「クラスB」の照度基準を確保し、歩行空間の安心・安全のレベル向上が求められ、道路端の歩行者や障害物の視認性を考慮するために、道路端から0.5m内側(両端)における高さ1.5mの鉛直面照度(最小値)を0.5ルクス以上に確保する照度基準として【クラスB+(プラス)】が追加されました。(2011年3月31日改定)

LED防犯灯を従来型光源の防犯灯と比較する場合の目安として、各従来光源の種類と表記に対応する呼び名“ランク”を設け、そのランク毎にクラスB+の基準 を満たす設置間隔を定め、従来光源の性能が製造者間で統一することで使用者へ分かりやすく比較できるよう配慮されました。(2012年2月20日改正)

LED防犯灯の従来光源との対比表記・呼び名 (記号)

LED防犯灯 従来光源
クラスB+の設置間隔 呼び名 (記号) 種類 表記
ランク
11m以下 表記なし - 表記なし
12~16m SS 直管形蛍光ランプ20W FL20相当
17~21m S 高圧水銀ランプ40W HF40相当
22~26m M 高圧水銀ランプ80W(コンパクト形蛍光ランプ32W) HF80(FHP32)相当
27~29m MM
30~36m L 高圧水銀ランプ100W HF100相当
37m以上 LL

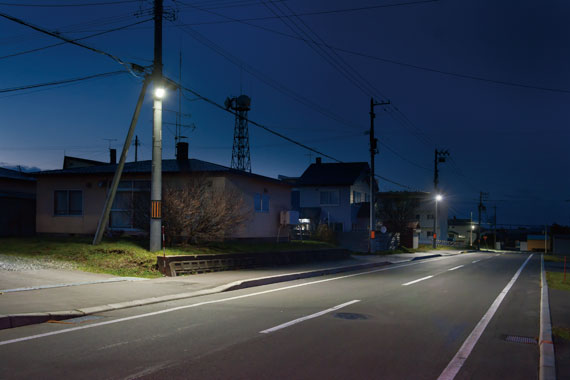

納入事例
