LEDioc MULTILINE(レディオック マルチライン)

グリーン購入マークとは
  • 末尾に[グリーン購入]の記載がある商品は…グリーン購入法適合品

ラインアップ

500mmタイプ

トラフ形

FLR20形2灯／Hf16形高出力形1灯用相当

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELTW22401NPN9 グリーン購入 鋼板
(本体：ELTW2005+LEDユニット：ELUNW22401NPN9)
(旧形式：ELTW21906NPN9)

￥39,400

Hf16形高出力形2灯用相当

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELTW23601NPN9 グリーン購入 鋼板
(本体：ELTW2005+LEDユニット：ELUNW23601NPN9)
(旧形式：ELTW23506NPN9)

￥46,000

レディオック マルチライン用LEDユニット

レディオック マルチラインは、本体とLEDユニットの組合せが選べるので、破損時や明るさを変更したいとき、LEDユニットを交換できて、経済的です。

明るさタイプ FLR20形2灯用相当／
Hf16形高出力形1灯用相当		 Hf16形高出力形2灯用相当
ユニット形式 ELUNW22401NPN9 ELUNW23601NPN9
希望小売価格(税抜) ￥32,800 ￥39,400
全光束 2350ℓm 3560ℓm
質量 1.3kg

仕様

  ELTW22401NPN9 ELTW23601NPN9
  FLR20形2灯用相当／Hf16形高出力形1灯用相当 Hf16形高出力形2灯用相当
光源色 昼白色(5000K)
器具光束(ℓm) 2350 3560
消費電力(W) 200V時 15.5 22.7
固有エネルギー消費効率(ℓm/W) 200V時 151.6 156.8
光束維持時間 60000時間(光束維持率85％)
平均演色評価数 Ra82

1000mmタイプ

トラフ形(オイルミスト対応形)

Hf32形高出力形1灯用相当

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELTW44371NPN9 グリーン購入 ステンレス
(本体：ELTW4005+LEDユニット：ELUNW44371NPN9)
(旧形式：ELTW43871NPN9)

￥87,300

ELTW44372NPN9 グリーン購入 鋼板
(本体：ELTW4006+LEDユニット：ELUNW44371NPN9)
(旧形式：ELTW43872NPN9)

￥63,300

Hf32形定格出力形2灯用相当

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELTW46671NPN9 グリーン購入 ステンレス
(本体：ELTW4005+LEDユニット：ELUNW46671NPN9)
(旧形式：ELTW45771NPN9)

￥93,900

ELTW46672NPN9 グリーン購入 鋼板
(本体：ELTW4006+LEDユニット：ELUNW46671NPN9)
(旧形式：ELTW45772NPN9)

￥69,900

Hf32形高出力形2灯用相当

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELTW47771NPN9 グリーン購入 ステンレス
(本体：ELTW4005+LEDユニット：ELUNW47771NPN9)
(旧形式：ELTW47371NPN9)

￥100,500

ELTW47772NPN9 グリーン購入 鋼板
(本体：ELTW4006+LEDユニット：ELUNW47771NPN9)
(旧形式：ELTW47372NPN9)

￥76,500

トラフ形

Hf32形高出力形1灯用相当
昼白色(5000K)

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELTW44301NPN9 グリーン購入 ステンレス
(本体：ELTW4005+LEDユニット：ELUNW44301NPN9)
(旧形式：ELTW43805NPN9)

￥76,500

ELTW44302NPN9 グリーン購入 鋼板
(本体：ELTW4006+LEDユニット：ELUNW44301NPN9)
(旧形式：ELTW43806NPN9)

￥52,500

電球色(3000K)

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELTW44301LPN9 グリーン購入 ステンレス
(本体：ELTW4005+LEDユニット：ELUNW44301LPN9)

￥76,500

ELTW44302LPN9 グリーン購入 鋼板
(本体：ELTW4006+LEDユニット：ELUNW44301LPN9)

￥52,500

Hf32形定格出力形2灯用相当

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELTW46601NPN9 グリーン購入 ステンレス
(本体：ELTW4005+LEDユニット：ELUNW46601NPN9)
(旧形式：ELTW45705NPN9)

￥83,100

ELTW46602NPN9 グリーン購入 鋼板
(本体：ELTW4006+LEDユニット：ELUNW46601NPN9)
(旧形式：ELTW45706NPN9)

￥59,100

Hf32形高出力形2灯用相当

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELTW47701NPN9 グリーン購入 ステンレス
(本体：ELTW4005+LEDユニット：ELUNW47701NPN9)
(旧形式：ELTW47305NPN9)

￥89,700

ELTW47702NPN9 グリーン購入 鋼板
(本体：ELTW4006+LEDユニット：ELUNW47701NPN9)
(旧形式：ELTW47306NPN9)

￥65,700

笠付形

Hf32形高出力形1灯用相当
昼白色(5000K)

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELRW44301NPN9 グリーン購入 ステンレス
(本体：ELRW4002+LEDユニット： ELUNW44301NPN9)

￥86,500

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELRW44302NPN9 グリーン購入 鋼板
(本体：ELRW4003+LEDユニット： ELUNW44301NPN9)
(旧形式：ELRW43801NPN9)

￥60,300

電球色(3000K)

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELRW44301LPN9 グリーン購入 ステンレス
(本体：ELRW4002+LEDユニット： ELUNW44301LPN9)

￥86,500

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELRW44302LPN9 グリーン購入 鋼板
(本体：ELRW4003+LEDユニット： ELUNW44301LPN9)

￥60,300

Hf32形定格出力形2灯用相当

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELRW46601NPN9 グリーン購入 ステンレス
(本体：ELRW4002+LEDユニット：ELUNW46601NPN9)

￥93,100

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELRW46602NPN9 グリーン購入 鋼板
(本体：ELRW4003+LEDユニット：ELUNW46601NPN9)
(旧形式：ELRW45701NPN9)

￥66,900

Hf32形高出力形2灯用相当

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELRW47701NPN9 グリーン購入 ステンレス
(本体：ELRW4002+LEDユニット：ELUNW47701NPN9)

￥99,700

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELRW47702NPN9 グリーン購入 鋼板
(本体：ELRW4003+LEDユニット：ELUNW47701NPN9)
(旧形式：ELRW47301NPN9)

￥73,500

レディオック マルチライン用LEDユニット

レディオック マルチラインは、本体とLEDユニットの組合せが選べるので、破損時や明るさを変更したいとき、LEDユニットを交換できて、経済的です。

トラフ形(オイルミスト対応形)

明るさタイプ Hf32形高出力形1灯用相当 Hf32形定格出力形2灯用相当 Hf32形高出力形2灯用相当
ユニット形式 ELUNW44371NPN9 ELUNW46671NPN9 ELUNW47771NPN9
希望小売価格(税抜) ￥55,400 ￥62,000 ￥68,600
全光束 4060ℓm 6270ℓm 7300ℓm
質量 1.8kg

トラフ形・笠付形

明るさタイプ Hf32形高出力形1灯用相当 Hf32形定格出力形2灯用相当 Hf32形高出力形2灯用相当
光源色 昼白色(5000K) 電球色(3000K) 昼白色(5000K) 昼白色(5000K)
ユニット形式 ELUNW44301NPN9 ELUNW44301LPN9 ELUNW46601NPN9 ELUNW47701NPN9
希望小売価格(税抜) ￥44,600 ￥44,600 ￥51,200 ￥57,800
全光束 4280ℓm 4050ℓm 6600ℓm 7700ℓm
質量 1.8kg

仕様

  Hf32形高出力形1灯用相当 Hf32形定格出力形2灯用相当 Hf32形高出力形2灯用相当
  オイルミスト対応形 トラフ形 笠付形 オイルミスト対応形 トラフ形 笠付形 オイルミスト対応形 トラフ形 笠付形
光源色 昼白色(5000K) 昼白色(5000K) 電球色(3000K) 昼白色(5000K) 電球色(3000K) 昼白色(5000K) 昼白色(5000K)
器具光束(ℓm) 4060 4280 4050 4200 3970 6270 6600 6480 7300 7700 7560
消費電力(W) 200V時 27.4 43.1 50.4
固有エネルギー消費効率(ℓm/W) 200V時 148.1 156.2 147.8 153.2 144.8 145.4 153.1 150.3 144.8 152.7 150.0
光束維持時間 60000時間(光束維持率85％)
平均演色評価数 Ra82

2000mmタイプ

トラフ形

Hf86形1灯用相当

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELTW88601NPN9 グリーン購入 ステンレス
(本体：ELTW8005+LEDユニット：ELUNW44301NPN9×2)
(旧形式：ELTW87505NPN9)

ELTW88602NPN9 グリーン購入 鋼板
(本体：ELTW8006+LEDユニット：ELUNW44301NPN9×2)
(旧形式：ELTW87506NPN9)

オープン価格

FLR110形2灯用相当

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELTW81301NPN9 グリーン購入 ステンレス
(本体：ELTW8005+LEDユニット：ELUNW46601NPN9×2)
(旧形式：ELTW81105NPN9)

ELTW81302NPN9 グリーン購入 鋼板
(本体：ELTW8006+LEDユニット：ELUNW46601NPN9×2)
(旧形式：ELTW81106NPN9)

オープン価格

Hf86形2灯用相当

  • 屋内・屋外用
  • 電源ユニット内蔵形

ELTW81507NPN9 グリーン購入 ステンレス
(本体：ELTW8005+LEDユニット：ELUNW47701NPN9×2)
(旧形式：ELTW81505NPN9)

ELTW81508NPN9 グリーン購入 鋼板
(本体：ELTW8006+LEDユニット：ELUNW47701NPN9×2)
(旧形式：ELTW81506NPN9)

オープン価格

レディオック マルチライン用LEDユニット

レディオック マルチラインは、本体とLEDユニットの組合せが選べるので、破損時や明るさを変更したいとき、LEDユニットを交換できて、経済的です。

※2000mmタイプには1000mmタイプを2本使用しています。

明るさタイプ Hf32形高出力形1灯用相当 Hf32形定格出力形2灯用相当 Hf32形高出力形2灯用相当
ユニット形式 ELUNW44301NPN9 ELUNW46601NPN9 ELUNW47701NPN9
希望小売価格(税抜) ￥44,600 ￥51,200 ￥57,800
全光束 4280ℓm 6600ℓm 7700ℓm
質量 1.8kg

仕様

  Hf86形1灯用相当 FLR110形2灯用相当 Hf86形2灯用相当
光源色 昼白色(5000K)
器具光束(ℓm) 8560 13200 15400
消費電力(W) 200V時 54.8 86.2 101
固有エネルギー消費効率(ℓm/W) 200V時 156.2 153.1 152.4
光束維持時間 60000時間(光束維持率85％)
平均演色評価数 Ra82

共通仕様

定格入力電圧 100～242V対応
定格周波数 50/60Hz共用
本体 ステンレスポリエステル塗装(白色仕上)(ステンレスタイプ)
鋼板ポリエステル塗装(白色仕上)(鋼板タイプ)
エンドキャップ アクリル白色
ライン形LEDユニット
(カバー)		 アクリル乳白色
耐雷サージ 15kV(コモンモード)
保護等級 IP55
使用温度範囲 -20℃～+40℃※
質量 1.9kg(500mmタイプ)
2.6kg(トラフ形1000mmステンレスタイプ)
2.8kg(トラフ形1000mm鋼板タイプ)
3.0kg(笠付形1000mmステンレスタイプ)
3.0kg(笠付形1000mm鋼板タイプ)
5.2kg(2000mmステンレスタイプ)
5.7kg(2000mm鋼板タイプ)

※夏季の一時的な高温環境(60℃)に対応します(Hf32形高出力形2灯用及びHf86形2灯用は50℃まで)。

寸法図

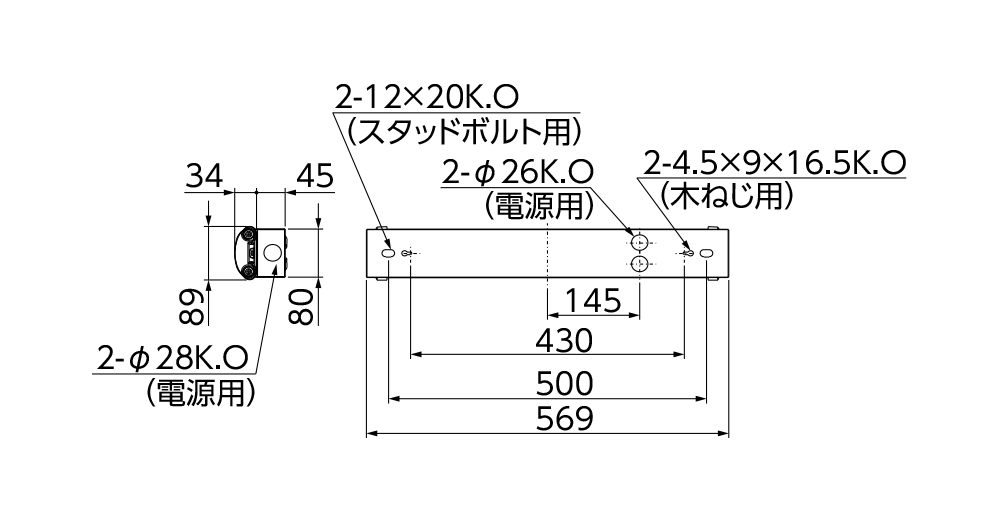

500mmタイプ

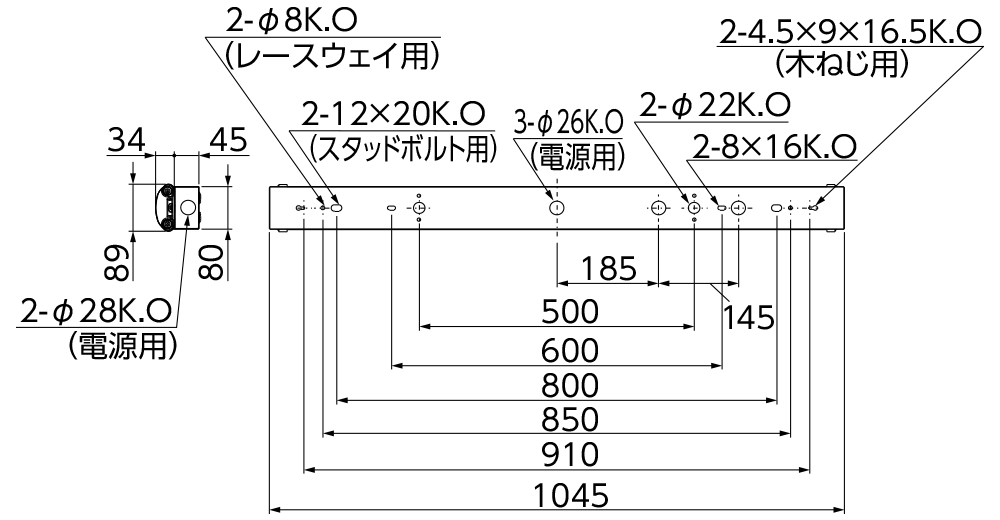

1000mmタイプ トラフ形・オイルミスト対応形

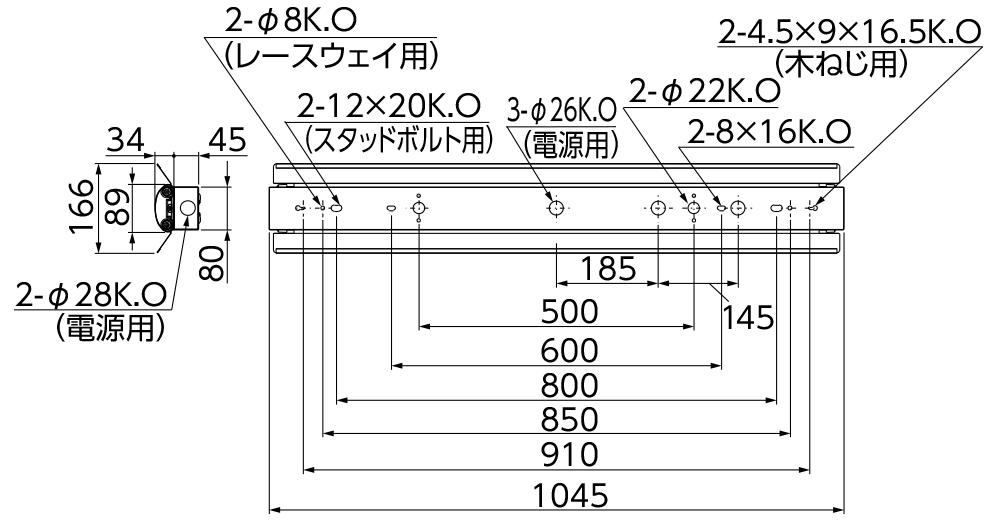

1000mmタイプ 笠付形

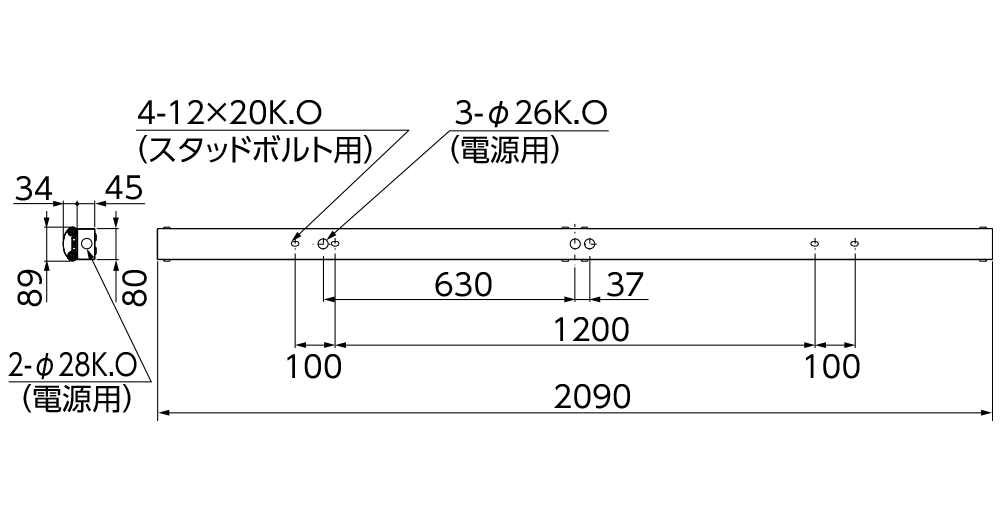

2000mmタイプ

オプション

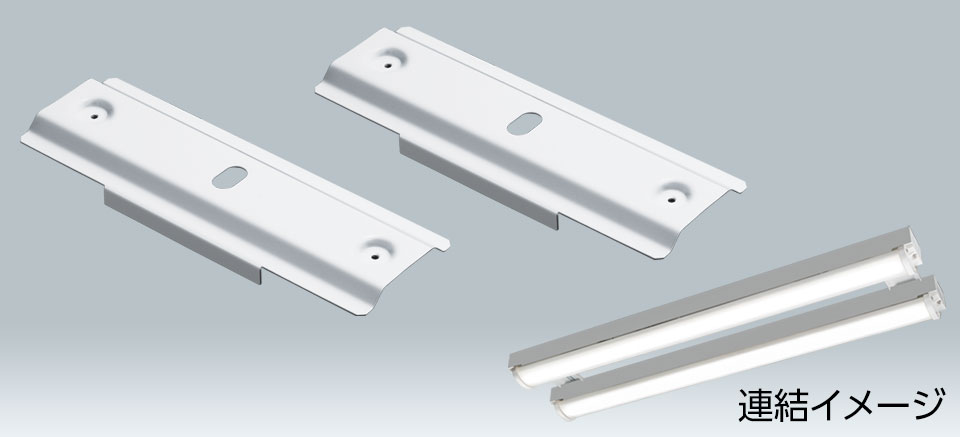

トラフ形用連結金具

ELA005 (2個1セット)

￥9,700

材質 ステンレス(白色仕上)
質量 180g(1個)

外形

シーン別取付例

天井高：8m

1000mmタイプ2台を連結。
水銀ランプ400Wと同レベルの明るさ。

天井高：5m

1000mmタイプ2台を連結。
Hf32W高出力形2灯用と同レベルの明るさ。

天井高：3m [工場・倉庫/事務エリア]

ブラケットで作業効率もUP

ガード(1000mmタイプ適合)

トラフ形・オイルミスト対応形適合

PF41504 ステンレス製

￥30,400

PF41501 鋼板・軟鋼線材製

￥10,500

外形

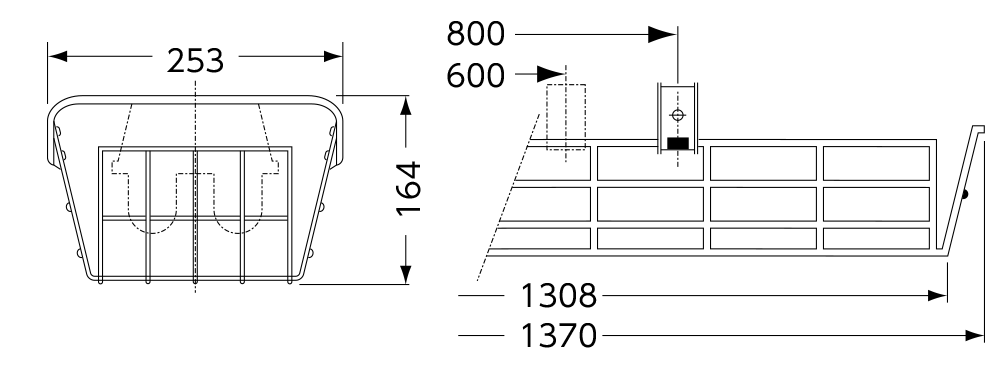

笠付形適合

PF41514 ステンレス製

￥37,300

PF41511 鋼板・軟鋼線材製

￥13,100

外形

※表示価格は全て税抜き価格です。
