LEDioc LEDベースライト 非常用照明器具(LEDユニット一体形)

省メンテナンス設計、LEDで長寿命化

省エネに貢献しつつ、長期間にわたって災害時の安全を支えていきます。

  • 店舗照明
  • オフィス照明
  • 共用部照明

特長

点検作業の効率を高める自己点検機能

点検スイッチによるLEDモニタ表示で、蓄電池の交換時期の目安がチェックできます。

自己点検スイッチ

  • 蓄電池の容量確認検査が行えます。(判定に30分かかります。)
  • 先の細い(ø3以下)物で2秒以上押すと検査を開始します。(充電モニタ(緑)が消灯します。検査終了後は自動的に復帰します。)
    ※必ず自己点検スイッチを押してください。他の穴を押すと破損の恐れがあります。
  • 自己点検スイッチの動作には、48時間以上充電が必要となります。(48時間以内に、3秒以上の停電・非常点灯があった場合は点検動作しません。)

充電モニタ(緑)

蓄電池が充電されているか確認できます。また、自己点検“可"のお知らせをします。

緑色点灯 正常です。
点灯しない
  • 蓄電池が充電されていません。
  • 非常点灯になっていないか、又は蓄電池が外れていないかを確認してください。
  • リモコンの「点検」スイッチ又は「確認」スイッチを押した場合、点検“不可"をお知らせします。
緑色点滅 蓄電池の交換時期の目安です。
蓄電池の容量低下や異常を緑色点滅でお知らせします。
約1秒間緑色点滅
(4回)
リモコンの「確認」スイッチを押した場合、点検“可"をお知らせします。

リモコン自己点検機能標準搭載

リモコン自己点検機能標準搭載により、脚立いらずで、点検結果は器具本体のモニタで確認できます。

※別売のLED非常用照明器具、誘導灯兼用のリモコンFSK90910Kでも点検作業が行えます。

環境配慮形
カドミウムフリーのニッケル水素電池を採用

取付け、蓄電池交換が簡単に

器具を天井に取付けた状態のまま、簡単に蓄電池交換が可能です。

蓄電池交換手順

※詳しくは「取扱説明書」をご確認ください。

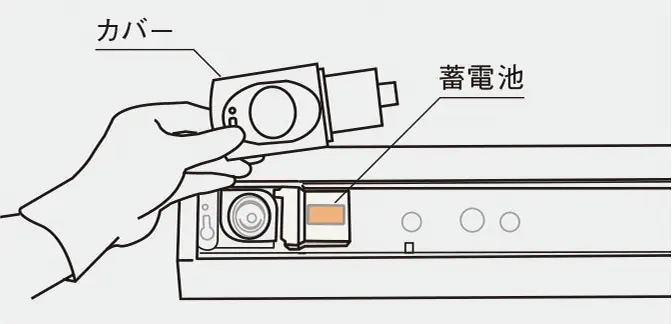

ライン形LEDユニットのキックバネを外します。

非常用光源(LED)部分のカバーを外します。

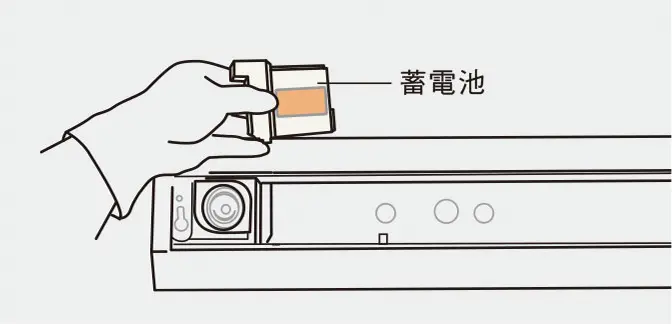

コネクタを外し蓄電池を交換します。

レディオック LEDベースライト(LEDユニット一体形)と連続配置が可能

※非常用照明器具と常用照明器具(一般タイプ)の連続配置時イメージ

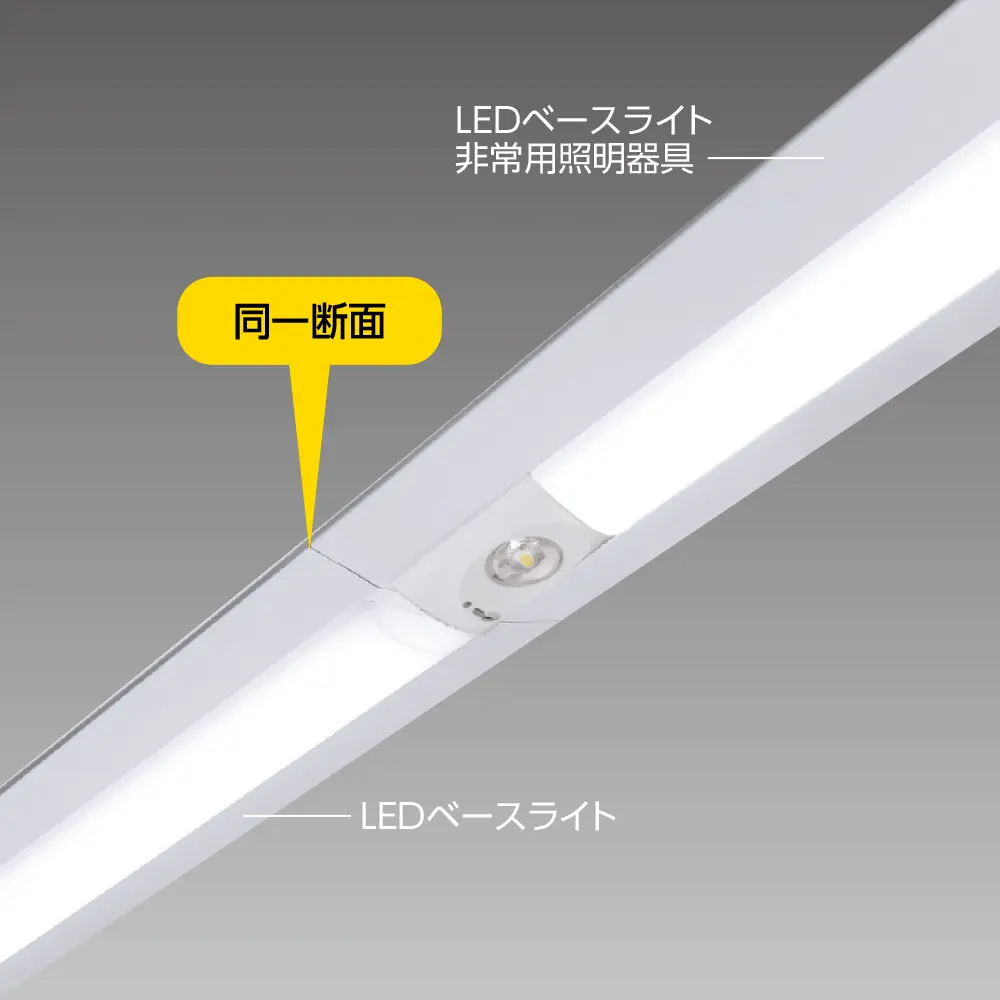

レディオック LEDベースライト(LEDユニット一体形)と同一断面形状で連続配置が可能です。

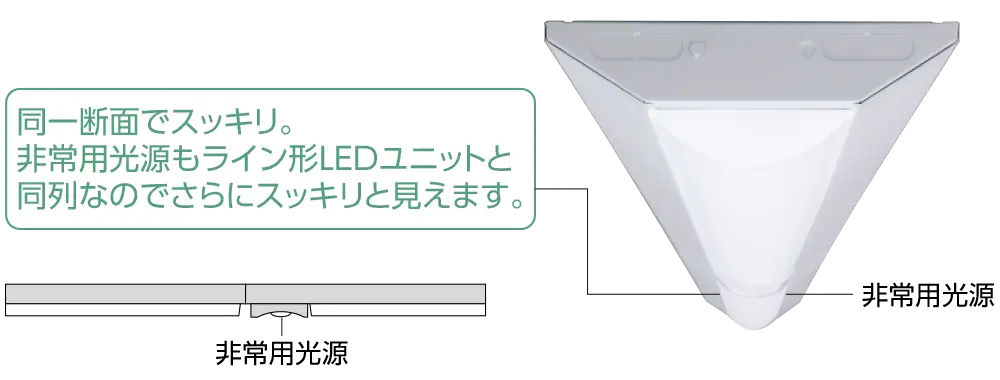

同一断面でスッキリ。非常用光源もライン形LEDユニットと同列なのでさらにスッキリと見えます。

従来蛍光灯器具と同じ長さのためリニューアルに最適

直付形は天井面の既設器具(蛍光灯器具)跡を隠すワイド幅をご用意。
埋込形は既設器具(蛍光灯器具)の埋込穴をそのまま活用でき、天井張り替えなしでリニューアル可能です。(20W形は除く)

直付形:既設器具跡を隠すワイド幅
埋込形:既設器具の埋込穴をそのまま活用

一般的なオフィス空間(天井高さ2.4m~3.0m)では従来光源と同等以上の配光性能で置換えが可能

器具端の非常用光源(LED)から照射される配光設計により既存光源(蛍光灯)の置換えが可能となりました。

注)下記は一例ですので、照明設計時には配置表を必ずご確認ください。

  • A蛍光灯 非常用照明器具 Hf32形 逆富士形
  • BLEDベースライト 非常用照明器具 40形 逆富士形

照射範囲

  • A 8.6~11.4m
  • B 12.0~12.3m

同等以上の明るさ

  • ※天井高さ2.6mでの照射範囲

FHBV32201EFN9(非常時光束 1100ℓm)

器具取付高さ 2.4m 2.6m 3.0m
四角配置 A4 11.3m 11.4m 11.7m
B4 8.3m 8.6m 9.0m

ELBV45202ANPN(非常時光束 LED一般出力型)

器具取付高さ 2.4m 2.6m 3.0m
四角配置 A4 11.8m 12.3m 13.2m
B4 11.5m 12.0m 12.8m

ベース照明と同デザインでトータル設計が可能

非常灯タイプと同デザインのベース照明もラインアップしています。

比較例

40W形

  • AHf蛍光ランプ用照明器具(FHBVU4200BEN1+FHF32EX-N-H)
  • Bレディオック LEDベースライト 非常用照明器具(LEDユニット一体形)(ELBV45201NPN9)

消費電力※1

  • A 71W
  • B 33.4W

約52%省エネ

年間電気料金(1台あたり)※2

  • A 5,325円
  • B 2,505円

2,820円お得

光源寿命

  • A 12000時間
  • B 40000時間

約3.3倍

  • ※1:消費電力は、入力電圧200V時の特性を示します。
  • ※2:電力料金目安単価は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は3000時間で算出。

20W形

  • AHf蛍光ランプ用照明器具(FAVU2115A+FL20SSW/18)
  • Bレディオック LEDベースライト 非常用照明器具(LEDユニット一体形)(ELAV20801ANPN9)

消費電力※1

  • A 21W
  • B 6.9W

約67%省エネ

年間電気料金(1台あたり)※2

  • A 1,575円
  • B 517円

1,058円お得

光源寿命

  • A 8500時間
  • B 40000時間

約4.7倍

  • ※1:消費電力は、入力電圧200V時の特性を示します。
  • ※2:電力料金目安単価は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は3000時間で算出。
