LEDioc LEDライトバルブS

△とは
  • △…受注生産品

ラインアップ

50W (水銀ランプ200W相当※ / E39口金形)

※「昼白色」で、水平面照度(初期)を比較した場合、同等の明るさとなる目安の光源を示します。

LDFS50N-G-E39E 昼白色
(旧形式：LDFS50N-G-E39D)

LDFS50L-G-E39D 電球色
(旧形式：LDFS62L-G-E39C)

￥54,900 (電源ユニット別)

LDFS50L-G-E39D/721 ナトリウム色

△￥54,900 (電源ユニット別)

  • ※防振パッキン装着済
電力会社申請入力容量 58VA(100V)
56VA(200V)
59VA(242V)

62W (水銀ランプ250W相当※ / E39口金形)

※「昼白色」で、水平面照度(初期)を比較した場合、同等の明るさとなる目安の光源を示します。

LDFS62N-G-E39D 昼白色
(旧形式：LDFS79N-G-E39C)

LDFS62L-G-E39D 電球色
(旧形式：LDFS79L-G-E39C)

￥59,500 (電源ユニット別)

LDFS62L-G-E39D/721 ナトリウム色

△￥59,500 (電源ユニット別)

  • ※防振パッキン装着済
電力会社申請入力容量 69VA(100V)
69VA(200V)
71VA(240V)

79W (水銀ランプ300W相当※ / E39口金形)

※「昼白色」で、水平面照度(初期)を比較した場合、同等の明るさとなる目安の光源を示します。

LDFS79N-G-E39D 昼白色

LDFS79L-G-E39D 電球色

￥74,200 (電源ユニット別)

LDFS79L-G-E39D/721 ナトリウム色

△￥74,200 (電源ユニット別)

  • ※防振パッキン装着済
電力会社申請入力容量 91VA(100V)
90VA(200V)
92VA(242V)

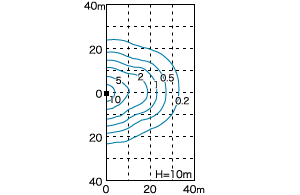

水平面照度分布図

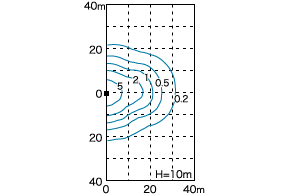

50W (E39口金形)

昼白色

電球色

ナトリウム色

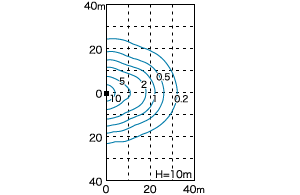

62W (E39口金形)

昼白色

電球色

ナトリウム色

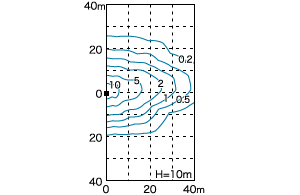

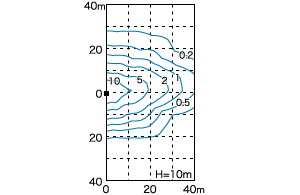

79W (E39口金形)

昼白色

電球色

ナトリウム色

  • ※曲線上の数値は、維持水平面照度を示します(単位：ℓx) 保守率 0.7
  • ※照明器具形式：50W、62WはH7141、79WはKSC-4/H745にセットした場合。
  • ※LEDライトバルブSは直流点灯です。必ず専用電源ユニットと組合せてご使用ください(商用電源や安定器の二次側に直接接続しないでください)。

電源ユニット

WLE132V380M1/24-1 (50W適合)

￥25,000

  • 屋内・軒下・ポール内専用

WLE110V620M1/24-3 (62W適合)

￥27,000

  • 屋内・軒下・ポール内専用

WLE160V560M1/24-1 (79W適合)

￥27,600

  • 屋内・軒下・ポール内専用

LEDioc LEDライトバルブS 仕様

ランプ 仕様

  50W 62W 79W
光色 昼白色 電球色 ナトリウム色 昼白色 電球色 ナトリウム色 昼白色 電球色 ナトリウム色
点灯方向 水平点灯・上向き点灯
形式 LDFS50N-G-E39E LDFS50L-G-E39D LDFS50L-G-E39D/721 LDFS62N-G-E39D LDFS62L-G-E39D LDFS62L-G-E39D/721 LDFS79N-G-E39D LDFS79L-G-E39D LDFS79L-G-E39D/721
相関色温度 5000K 2700K 2100K 5000K 2700K 2100K 5000K 2700K 2100K
全光束(ℓm) 8500 6200 7200 10000 7500 8500 13000 9500 11000
消費電力(W) 100V時 57.4 68.4 91.0
200V時 56.0 66.8 87.0
240V時 - 66.7 -
242V時 56.4 - 87.0
固有エネルギー消費効率(ℓm/W) 100V時 148.0 108.0 125.4 146.1 109.6 124.2 142.8 104.3 120.8
200V時 151.7 110.7 128.5 149.7 112.2 127.2 149.4 109.1 126.4
240V時 - - - 149.9 112.4 127.4 - - -
242V時 150.7 109.9 127.6 - - - 149.4 109.1 126.4
定格寿命 40000時間(光束維持率80％)
平均演色評価数 Ra70 Ra80 Ra70 Ra70 Ra80 Ra70 Ra70 Ra80 Ra70
  • ※上記特性は周囲温度25℃時の値です(JISに基づく社内規格による)。
  • ※ランプは組合せる器具の使用温度範囲内でご使用ください。

共通仕様

本体 アルミダイカスト
グローブ ポリカーボネート
口金 E39
仕上色 白色塗装
使用温度範囲 -20℃〜+40℃※1
質量 890g
  • ※1 適合器具へ取付時の周辺温度。

電源ユニット 仕様

適合ライトバルブS 50W 62W 79W
形式 WLE132V380M1/24-1 WLE110V620M1/24-3 WLE160V560M1/24-1
消費電力(W) 100V時 57.4 68.4 91.0
200V時 56.0 66.8 87.0
240V時 - 66.7 -
242V時 56.4 - 87.0
入力電流(A) 100V時 0.58 0.685 0.91
200V時 0.28 0.342 0.45
240V時 - 0.293 -
242V時 0.24 - 0.38
二次無負荷電圧(V) 170 170 250
  • ※上記特性は周囲温度25℃時の値です(JISに基づく社内規格による)。

共通仕様

定格入力電圧 100/200～242V対応(50W用・79W用)
100/200～240V対応(62W用)
定格周波数 50/60Hz共用
本体 アルミ
口出線 入力側650mm、出力側220mm(50W用・79W用)
入力側650mm、出力側230mm(62W用)
二次側配線長 50m以下
適合ポール 収納可能ポール内径ø105.3(4B)以上
耐雷サージ 15kV(コモンモード)
使用温度範囲 -20℃〜+40℃
質量 680g(50W用)
700g(62W用)
920g(79W用)

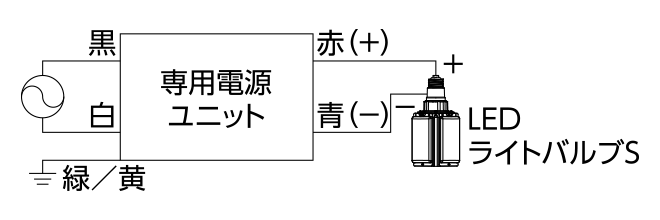

  • ※ランプは極性フリーですが、安全性を確保するため、施工時は口金の先端部分を電源ユニットのプラス側に接続することをおすすめします。

寸法図

ランプ

電源ユニット

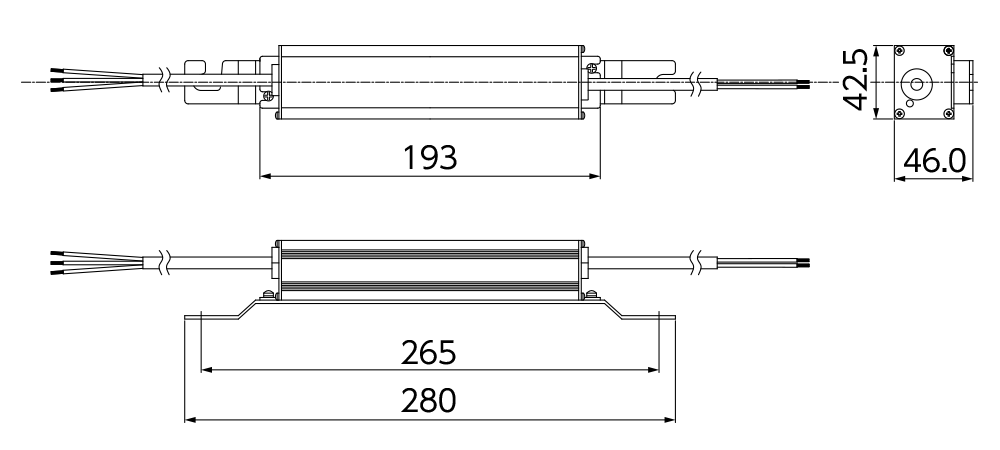

50W用

62W用

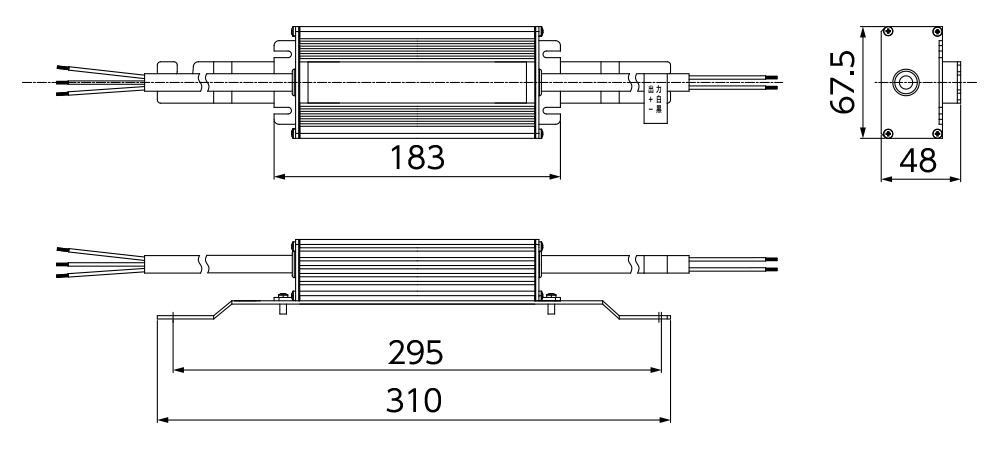

79W用

適合器具

※表示価格は全て税抜き価格です。
