LEDioc LEDライトバルブS

安全上のご注意

警告

※製品の取扱いを誤った場合、死亡又は重傷を負うことが想定される危害の程度を示します。

  • 専用の電源ユニット以外では絶対に使用しないでください。ランプの破損、発煙又は点灯回路損傷のおそれがあります。
  • 商用電源へ直接接続したり、HID用安定器二次側などで使用した場合、ランプの破損、発煙又は点灯回路損傷のおそれがあります。
  • 調光機能の付いた照明器具及び回路では使用できません。不点灯や短寿命のおそれがあります。
  • 取付け、取外し又は器具清掃の際は、必ず電源を切ってください。感電のおそれがあります。

注意

※製品の取扱いを誤った場合、傷害を負うことが想定されるか又は物的損害が想定される危害・損害の程度を示します。

  • 紙又は布で覆ったり、燃えやすいものに近づけないでください。火災又は器具過熱のおそれがあります。
  • 落としたり、物をぶつけたり、無理な力を加えたり、きずつけたりしないでください。特に器具清掃の際はご注意ください。破損した場合、落下や破片の飛散によるけがのおそれがあります。
  • 万一、発煙や異臭などの異常を感じた場合、直ちに電源を切って使用を中止してください。異常状態のまま使用しますと火災、感電のおそれがあります。
  • 点灯中又は消灯後しばらくは、ランプが熱いので絶対に手又は肌を触れないでください。やけどのおそれがあります。
  • 引火する危険性のある雰囲気(ガソリン、可燃性スプレー、シンナー、ラッカー、粉じんなど)で使用しないでください。火災や爆発のおそれがあります。
  • 酸、アルカリなどの腐食性雰囲気の場所では、使用しないでください。口金腐食や漏電及びランプ落下、破損によるけがのおそれがあります。
  • 油類・薬品などが付着する場所では、使用しないでください。樹脂カバーなどの劣化(ソルベントクラックなど)によるランプ落下、破損によるけがの原因となることがあります。
  • ソケットに確実に取付けてください。ランプ落下のおそれがあります。
  • ランプの大きさ(外径、長さ)及び重さを十分考慮した適合器具で使用してください。器具落下のおそれがあります。
  • 振動又は衝撃のある場所では、ランプの使用はしないでください。ランプ落下、破損によるけが、又は器具過熱のおそれがあります。
  • ランプの樹脂カバーに亀裂が生じた場合、そのままの状態で使用しないでください。カバーの落下、浸水により感電、ランプ故障のおそれがあります。
  • 塗料などを塗らないでください。ランプが過熱し、破損によるけがのおそれがあります。
  • 既設の照明設備で点灯する場合には、照明器具、配線に絶縁劣化がないことを点検のうえ、使用してください。漏電事故などのおそれがあります。
  • ランプを長時間直視しないでください。目の痛みや視力障害のおそれがあります。
  • 冠水するおそれのある場所では使用しないでください。漏電、感電、故障のおそれがあります。
  • じんあいの多い場所では、ランプを使用しないでください。器具過熱のおそれがあります。

ご使用上の注意

  • ご使用時間の目安は、LED光源寿命(40000時間)、又は、8~10年となります。外観に異常がなくても内部の劣化は進行しますので、LED光源寿命を経過したランプは交換をおすすめします。破損や落下、それに伴うけがの原因となることがあります。
  • ランプは下記の環境・条件では使用しないでください。火災・感電・ランプ落下によるけがの原因となることがあります。
    • 点灯時の周囲温度が使用温度の範囲を超える場所※1
    • 湿度の高い場所(85%を超える場所)
    • 振動・衝撃のある場所
    • 油類、薬品などが付着する場所
    • 塩素を使用している屋内プール
    • 腐食性ガス、可燃性ガスの生じる場所
    • 粉じんの多い場所
    • 塩害のおそれのある場所
    • 冠水するおそれのある場所

    ※1:ランプは、組合せる器具の使用温度範囲内で使用してください。

  • 温泉地など硫黄成分を含む腐食性ガスが発生する場所では使用しないでください。不点灯や短寿命の原因となることがあります。
  • ランプは防水構造となっていないため、専用器具以外で使用すると浸水により絶縁不良・感電・故障の原因となるおそれがあります。
  • 過度な高温環境下では、ランプの保護回路が作動し消灯する場合がありますので、ご使用環境をご確認ください。なお、ランプの保護回路が作動し、消灯した場合は、電源をいったん切ってから再投入すると、ランプは再点灯します。
  • 施工時などの一時的な点灯確認以外で、日中は点灯しないでください。不点灯や短寿命の原因となります。
  • 点滅器が故障した場合は、日中点灯になり、ランプの不点灯や短寿命の原因となります。(ランプ、電源交換時に、同時に点滅器の交換をおすすめします)
  • 調光機能(100%点灯でも使用不可)や遅れスイッチ及びセンサライトには使用できません。不点灯や短寿命の原因となります。
  • 分解や改造は絶対に行わないでください。LEDの交換はできません。
  • ランプに向けて殺虫剤を噴霧しないでください。変色やランプひび割れの原因となります。
  • ランプが汚れた場合は必ず電源を切り、ソケットから外した状態で柔らかい布などをよくしぼって水拭きしてください。洗剤、薬品、アルコール、シンナーなどを使用しての拭取りは、ランプひび割れの原因となります。
  • LED素子は、光色、明るさにばらつきがあり、同じ形式の商品でも光色、明るさが異なることがあります。
  • ラジオやテレビなどの音響、映像機器を使用しますと、ランプが雑音の原因となることがあります。雑音が入る場合は距離を離して使用してください。
  • 適合器具は一般的な道路灯器具となります。

このランプには、専用の電源ユニットが必要です。

  • 必ず専用の電源ユニットと組合せて使用してください。商用電源へ直接接続したり、HID用安定器二次側などで使用した場合、ランプの破損、発煙又は点灯回路損傷のおそれがあります。
  • 電源電圧は、電源ユニットに指定された電圧の範囲内でご使用ください。
  • ランプは極性フリーですが、安全性を確保するため施工時は口金の先端部を電源ユニットのプラス側に接続することをおすすめします。
  • 電源ユニットからランプまでの管灯回路(電源二次側)配線長さは、50m以下で使用してください。不点灯、雑音の原因となることがあります。使用する電線は電源ユニットの口出線と同等以上のものを使用してください。

    商用電源に直接接続しないでください。HID用安定器・他社製電源ユニットと組合せて使用しないでください。

    ※電源ユニットの二次側に共通線を設けないでください。

  • 電源ユニットには、下記の安全機能が装備されています。
    • 絶縁回路の採用
      商用交流電源(一次側)とLED回路(二次側)を絶縁トランスで分離した回路構成となっています。

      ※結線作業は必ず電源を切って行ってください。

    • 過電流保護機能
      規定値以上の電流が流れた場合に動作する非復帰方式のヒューズを内蔵。過電流による事故を防止します。

重要:取付前の確認

  • 既設の照明設備で点灯する場合には、照明器具、配線に絶縁劣化がないことを点検のうえ、使用してください。点検で異常が確認された場合は、器具ごと交換してください。
  • 既設の照明器具の寿命の目安は8~10年です。LEDランプに取替えてご使用いただく場合は、安全のため既設器具の寿命内でご使用ください。自動点滅器をご使用の場合は、同時に交換することをおすすめします。
  • 照明器具ソケットの受金及び中心接触片が腐食していないか確認してください。接触不良による事故の原因となることがあります。ランプには防振パッキンが付属されていますので、防振パッキンと一緒に照明器具ソケットへ取付けてください。
  • ランプをソケットに取付ける場合、ランプの樹脂カバーに過度な力を加えないよう、止まるまでねじ込んでください。強くねじり過ぎるとカバーが外れたり、器具ソケットの受金が破損する原因となることがあります。

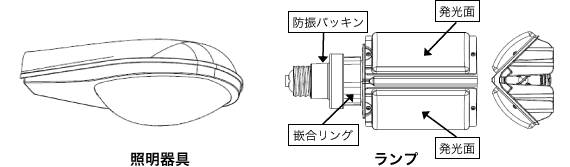

ランプ取付方法

照明器具
ランプ
備考

ランプを、発光面が下面になるように調整。

LEDライトバルブSを器具に取付けた後、発光面が下を向いていない場合は、かん合リングを緩めた後、LEDライトバルブSを引張りながら右又は左に回転させることで向きの調整を行うことができます。

※緩めたかん合リングは必ず締めてからご使用ください。

H741・H7141に取付ける場合

手順1

ランプを照明器具ソケットに止まるまでねじ込む(ランプが下面に対し斜めに止まることがある)。

手順2

かん合リングを緩める(2回転ほど回転させる)。

手順3
  1. ランプを引っ張る。
  2. 発光面が下面を向くように回転させ調整する。
手順4

かん合リングを締める。

KSC-4/H745・H748に取付ける場合

手順1
器具に取付けたLEDライトバルブSを引っ張りながら、かん合リングは緩ませた状態で右又は左に回転

発光面が下を向いていない。

手順2

発光面を下に向けた後、かん合リングを締める。

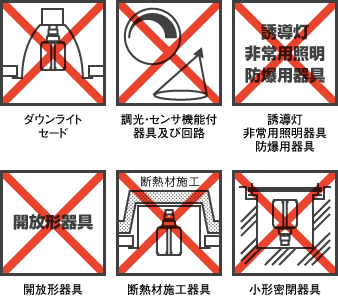

次のような器具には使用できません。

  • セードやダウンライト形照明器具
  • 調光・センサ機能の付いた照明器具及び回路(100%点灯でも使用不可)
  • 誘導灯、非常用照明器具、防爆用器具
  • 開放形器具
  • 断熱材施工器具
  • 小形密閉器具
