スポーツ施設照明 体育館・トレーニング場

宇和島市総合体育館 大競技場愛媛県宇和島市

多彩な利用に対応するLED高天井用照明器具「レディオック ハイベイ ガンマ 無線調光形」で快適な照明環境を創出

Myリストに追加

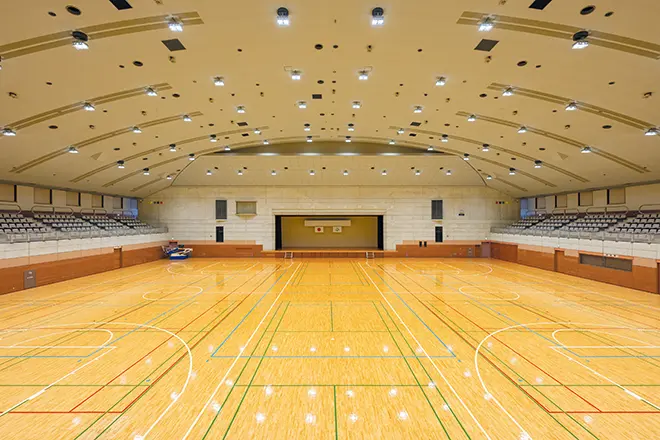

  • 3階観客席から全点灯時のアリーナ全体をのぞむ。メタルハライドランプ1000W相当の明るさをもつLED高天井用照明器具「レディオック ハイベイ ガンマ 無線調光形 235W」が省エネを推進しつつ均一で快適な明るさを確保している。

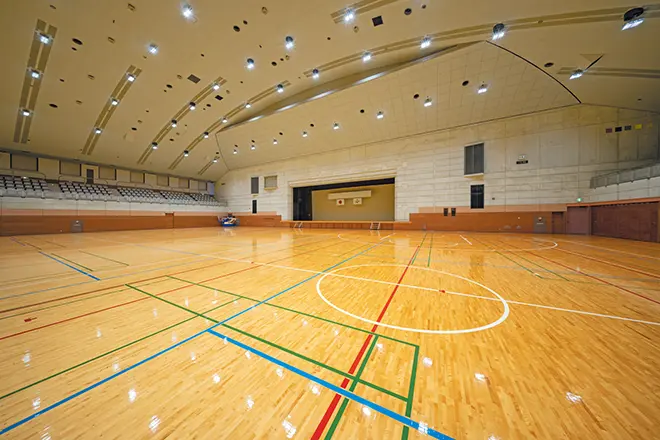

  • アーチ状の天井に設置されているのは「レディオック ハイベイ ガンマ 無線調光形 235W」。

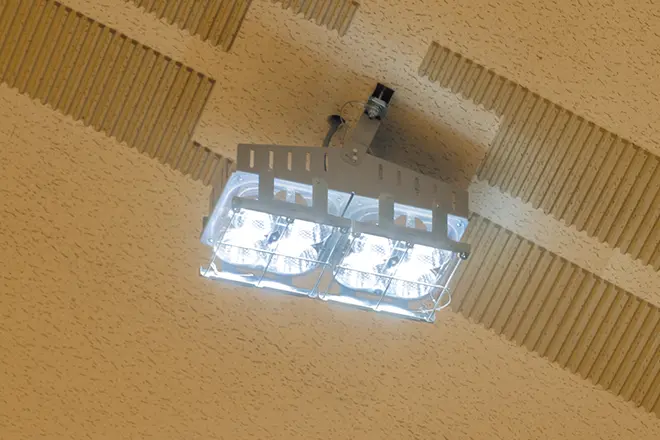

  • 「レディオック ハイベイ ガンマ 無線調光形 235W」設置状況。1台に1つ制御端末を装備している。

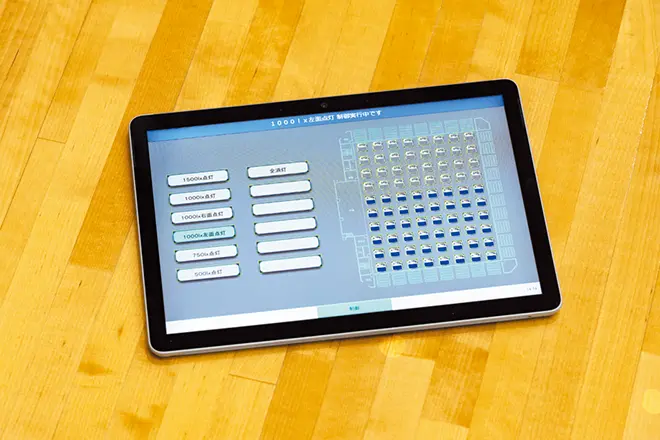

  • 照明制御用タブレット。右半分制御を実行している画面。

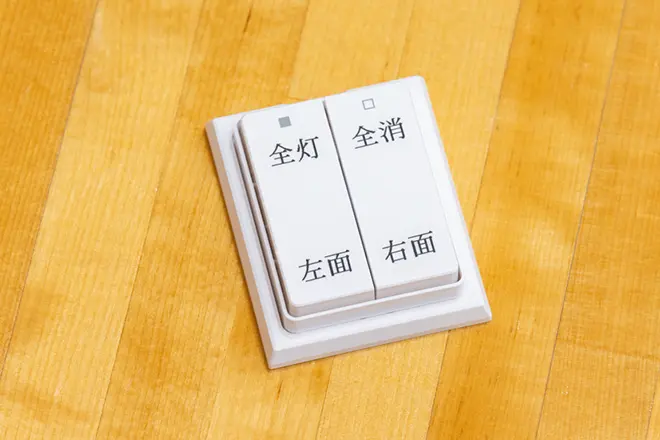

  • 無線式スイッチ。頻繁に使用する点灯パターンを設定している。

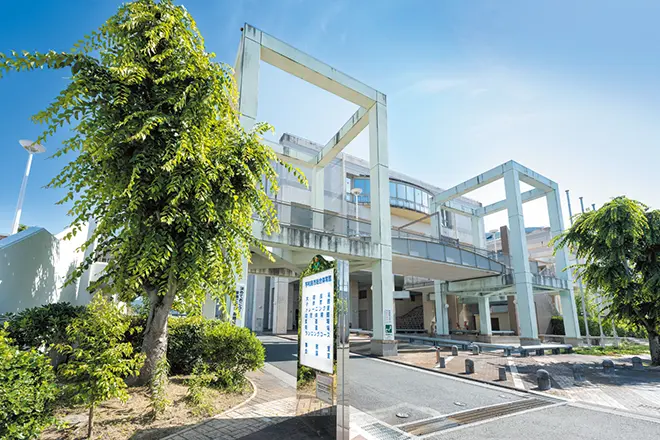

  • 宇和島市総合体育館正面昼景。

施設概要

施主
宇和島市
設計
新企画設計(株)
電気工事
(有)田中電設
設計照度
1500ℓx/1000ℓx/750ℓx/500ℓx
右半面1000ℓx
左半面1000ℓx

竣工

2025年3月

この事例の所在地を地図で見る

宇和島市総合体育館は、大競技場をはじめ、小体育館、柔道場・剣道場、トレーニング室、ランニングコースなどを備えた総合体育館で、宇和島市の市民スポーツ、各種イベントの中心として市民の皆さまに広く親しまれています。バスケットボール、バレーボール、ハンドボール、大学選抜相撲大会、またプロバスケットボールBリーグ・愛媛オレンジバイキングスの公式戦など多様な用途で活用されてきました。2024年4月に発生した豊後水道を震源地とする地震により、大競技場の天井が一部崩落したことで一時使用を停止していましたが、宇和島市では修復作業を進め、2025年3月より利用を再開し、市民の皆さまに再び活用されています。

今回の天井修復工事に合わせて、照明のLED化工事も実施され、LED高天井用照明器具「レディオック ハイベイ ガンマ 無線調光形」をご採用いただきました。維持平均照度1500ℓxを実現し、プロバスケットボールBリーグの試合にも対応できるよう設計を行っています。また、照明制御システムは無線制御システム「Wi-CONNECTY(ワイ コネクティ)」が採用され、専用の親機と各器具に搭載された子機間の通信を行い、調光をコントロールしています。GUI(グラフィカル・ユーザー・インターフェース)機能をもつタブレットは、画面上での個別又はパターンごとの制御をより簡易的に操作することが可能です。調光パターンは、1500ℓx、1000ℓx、750ℓx、500ℓxに加え、エントランス側からアリーナを見た際の右半面1000ℓx、反対の左半面1000ℓx、全消灯の7パターンを設定するとともに、全80台の器具を個別に調光できる設定となっています。さらに当社独自の無線式スイッチもご採用いただくことで、頻繁に使用する全点灯1500ℓx、右面1000ℓx、左面1000ℓxの3パターンと全消灯を手軽に行えるようにしています。

今回のLED照明更新では、省エネ性能だけでなく、プロスポーツにも対応できる高品位な照明環境を実現。調光システムによるきめ細やかな明るさ設定と直感的な操作性は、施設管理者・利用者にとっての利便性を高めるとともに、今後のさまざまなイベント開催にも柔軟に対応できる施設となりました。地域のスポーツ振興を支える宇和島市総合体育館に、先進的な照明技術が新たな価値を添えています。
