LEDioc 防湿形ラインユニット

ラインアップ

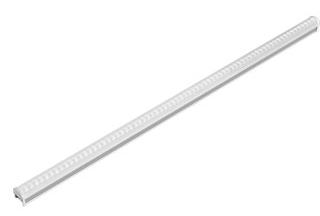

870mm

フロストタイプ

昼白色タイプ

挟角タイプ

EUN10145N/NSAN8 連結用 グリーン購入法適合品
(旧形式:EUN10125N/NSAN8)

EUN10146N/NSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10126N/NSAN8)

△オーダー

  • 屋外・屋内用

広角タイプ

EUN10145W/NSAN8 連結用 グリーン購入法適合品
(旧形式:EUN10125W/NSAN8)

EUN10146W/NSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10126W/NSAN8)

△オーダー

  • 屋外・屋内用

電球色タイプ

挟角タイプ

EUN10145N/LSAN8 連結用 グリーン購入法適合品
(旧形式:EUN10125N/LSAN8)

EUN10146N/LSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10126N/LSAN8)

△オーダー

  • 屋外・屋内用

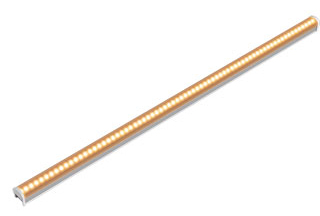

広角タイプ

EUN10145W/LSAN8 連結用 グリーン購入法適合品
(旧形式:EUN10125W/LSAN8)

EUN10146W/LSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10126W/LSAN8)

△オーダー

  • 屋外・屋内用

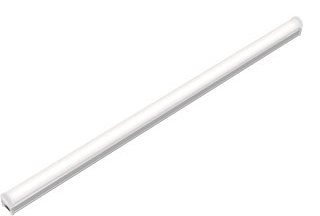

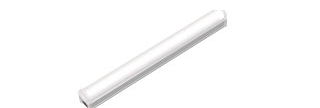

乳白タイプ

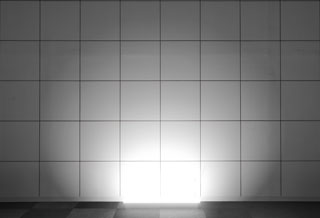

昼白色タイプ

EUN10151NSAN8 連結用 グリーン購入法適合品
(旧形式:EUN10131NSAN8)

EUN10152NSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10132NSAN8)

△オーダー

  • 屋外・屋内用

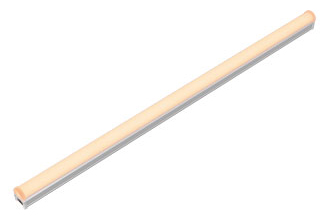

電球色タイプ

EUN10151LSAN8 連結用 グリーン購入法適合品
(旧形式:EUN10131LSAN8)

EUN10152LSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10132LSAN8)

△オーダー

  • 屋外・屋内用

  • ※△…受注生産品
  • …グリーン購入法適合品

870mm 仕様

  フロストタイプ 乳白タイプ
光色 昼白色 電球色 昼白色 電球色
光源色 5000K相当 2700K相当 5000K相当 2700K相当
配光タイプ 挟角 広角 挟角 広角 挟角 広角
定格光束(器具光束)(ℓm) 2580 2800 2310 2510 2550 2280
消費電力(W) 100V時 20.0
200V時 20.0
固有エネルギー消費効率(ℓm/W) 100V時 129.0 140.0 115.5 125.5 127.5 114.0
200V時 129.0 140.0 115.5 125.5 127.5 114.0
LEDモジュール寿命 40000時間(光束維持率70%)
平均演色評価数 Ra83

870mm 共通仕様

入力電圧 100/200V共用
周波数 50/60Hz共用
本体 アルミ
前面カバー ポリカーボネート
最大接続長 20m
保護等級 IP65
使用温度範囲 -10℃~+40℃
質量 590g(狭角タイプ)
520g(広角タイプ)
550g(乳白タイプ)

582mm

フロストタイプ

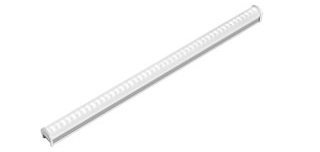

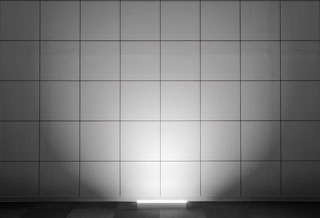

昼白色タイプ

挟角タイプ

EUN10143N/NSAN8 連結用 グリーン購入法適合品
(旧形式:EUN10123N/NSAN8)

EUN10144N/NSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10124N/NSAN8)

△オーダー

  • 屋外・屋内用

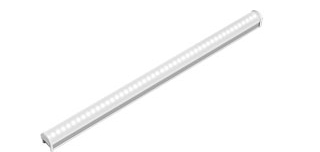

広角タイプ

EUN10143W/NSAN8 連結用 グリーン購入法適合品
(旧形式:EUN10123W/NSAN8)

EUN10144W/NSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10124W/NSAN8)

△オーダー

  • 屋外・屋内用

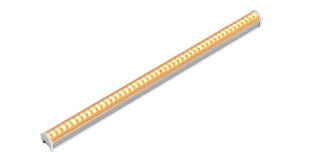

電球色タイプ

挟角タイプ

EUN10143N/LSAN8 連結用 グリーン購入法適合品
(旧形式:EUN10123N/LSAN8)

EUN10144N/LSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10124N/LSAN8)

△オーダー

  • 屋外・屋内用

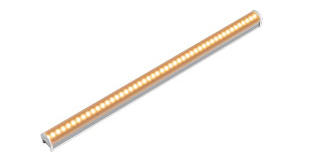

広角タイプ

EUN10143W/LSAN8 連結用 グリーン購入法適合品
(旧形式:EUN10123W/LSAN8)

EUN10144W/LSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10124W/LSAN8)

△オーダー

  • 屋外・屋内用

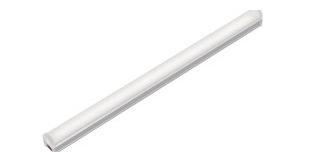

乳白タイプ

昼白色タイプ

EUN10149NSAN8 連結用 グリーン購入法適合品
(旧形式:EUN10131NSAN8)

EUN10150NSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10132NSAN8)

△オーダー

  • 屋外・屋内用

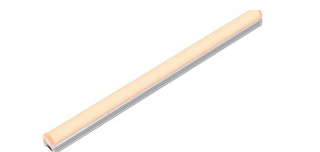

電球色タイプ

EUN10149LSAN8 連結用 グリーン購入法適合品
(旧形式:EUN10131LSAN8)

EUN10150LSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10132LSAN8)

△オーダー

  • 屋外・屋内用

  • ※△…受注生産品
  • …グリーン購入法適合品

582mm 仕様

  フロストタイプ 乳白タイプ
光色 昼白色 電球色 昼白色 電球色
光源色 5000K相当 2700K相当 5000K相当 2700K相当
配光タイプ 挟角 広角 挟角 広角 挟角 広角
定格光束(器具光束)(ℓm) 1720 1860 1540 1670 1700 1520
消費電力(W) 100V時 13.5
200V時 13.8
固有エネルギー消費効率(ℓm/W) 100V時 127.4 137.7 114.0 123.7 125.9 112.5
200V時 124.6 134.7 111.5 121.0 123.1 110.1
LEDモジュール寿命 40000時間(光束維持率70%)
平均演色評価数 Ra83

582mm 共通仕様

入力電圧 100/200V共用
周波数 50/60Hz共用
本体 アルミ
前面カバー ポリカーボネート
最大接続長 20m
保護等級 IP65
使用温度範囲 -10℃~+40℃
質量 435g(狭角タイプ)
385g(広角タイプ)
400g(乳白タイプ)

354mm

※旧商品とは全長、取付ピッチが異なりますのでご注意ください。

フロストタイプ

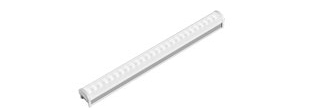

昼白色タイプ

挟角タイプ

EUN10141N/NSAN8 連結用 グリーン購入法適合品

EUN10142N/NSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10122N/NSAN8)

△オーダー

  • 屋外・屋内用

広角タイプ

EUN10141W/NSAN8 連結用 グリーン購入法適合品

EUN10142W/NSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10122W/NSAN8)

△オーダー

  • 屋外・屋内用

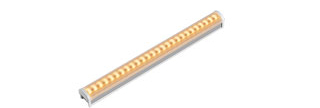

電球色タイプ

挟角タイプ

EUN10141N/LSAN8 連結用 グリーン購入法適合品

EUN10142N/LSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10122N/LSAN8)

△オーダー

  • 屋外・屋内用

広角タイプ

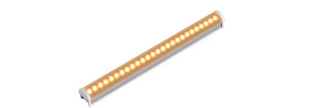

EUN10141W/LSAN8 連結用 グリーン購入法適合品

EUN10142W/LSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10122W/LSAN8)

△オーダー

  • 屋外・屋内用

乳白タイプ

昼白色タイプ

EUN10147NSAN8 連結用 グリーン購入法適合品

EUN10148NSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10128NSAN8)

△オーダー

  • 屋外・屋内用

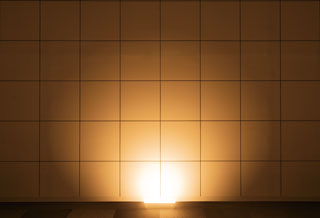

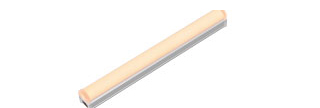

電球色タイプ

EUN10147LSAN8 連結用 グリーン購入法適合品

EUN10148LSAN8 端末用 グリーン購入法適合品
(旧形式:EUN10128LSAN8)

△オーダー

  • 屋外・屋内用

  • ※△…受注生産品
  • …グリーン購入法適合品

354mm 仕様

  フロストタイプ 乳白タイプ
光色 昼白色 電球色 昼白色 電球色
光源色 5000K相当 2700K相当 5000K相当 2700K相当
配光タイプ 挟角 広角 挟角 広角 挟角 広角
定格光束(器具光束)(ℓm) 930 1010 810 910 920 830
消費電力(W) 100V時 7.0
200V時 7.2
固有エネルギー消費効率(ℓm/W) 100V時 132.8 144.2 115.7 130.0 131.4 118.5
200V時 129.1 140.2 112.5 126.3 127.7 115.2
LEDモジュール寿命 40000時間(光束維持率70%)
平均演色評価数 Ra83

354mm 共通仕様

入力電圧 100/200V共用
周波数 50/60Hz共用
本体 アルミ
前面カバー ポリカーボネート
最大接続長 20m
保護等級 IP65
使用温度範囲 -10℃~+40℃
質量 285g(狭角タイプ)
260g(広角タイプ)
235g(乳白タイプ)

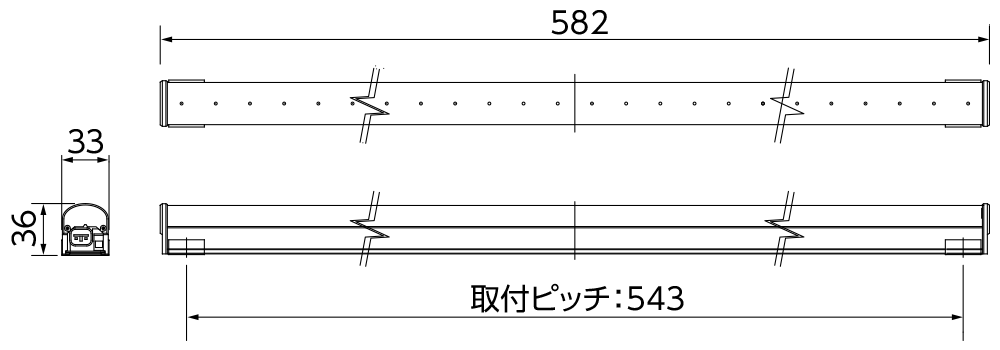

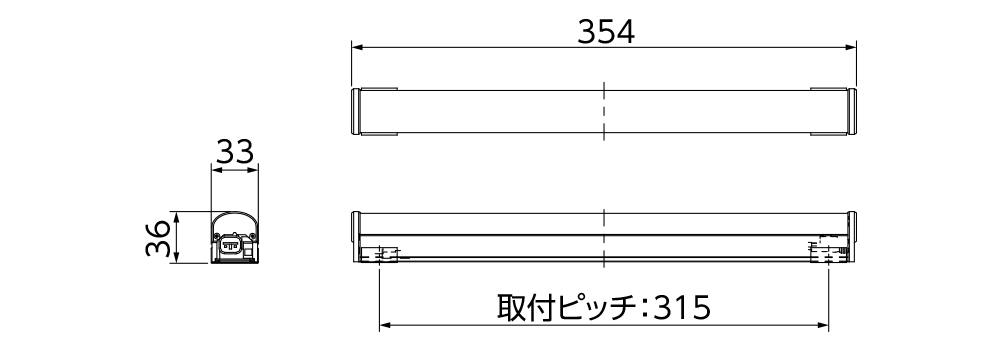

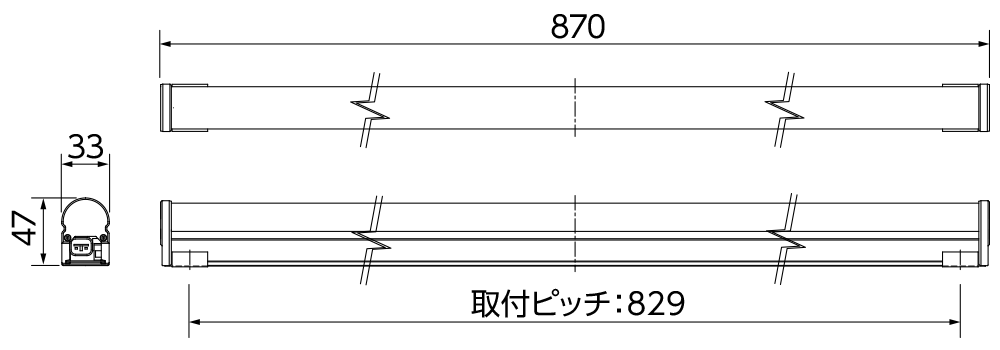

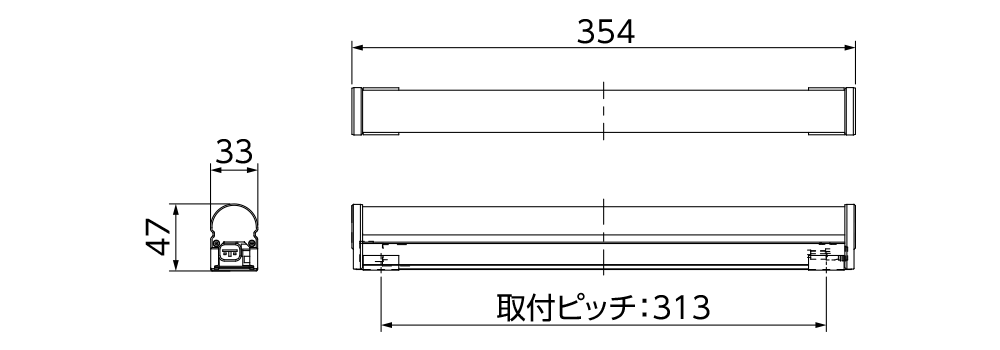

寸法図

870mm

582mm

354mm

  • ( )内は、乳白タイプの数値を示します。

オプション

  • ※その他のサイズは、別途ご相談ください。
  • ※常時、風雨にさらされ直射日光の当たる場所では、劣化が早まる場合があります。

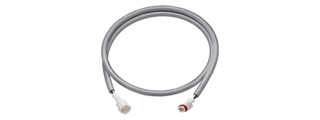

専用中継ケーブル

I-EECC220-605 (0.5m)

I-EECC220-610 (1.0m)

I-EECC220-615 (1.5m)

△オーダー

※ユニット間を中継する場合に必要です。

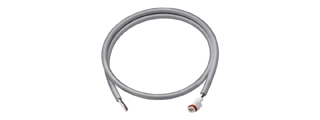

専用電源ケーブル

I-EPTC220-610 (1.0m)

△オーダー

※電源ケーブルは1系統に1本必要です。
