LEDioc ROAD(レディオックロード)

ガイドラインタイプk・l

平均路面輝度0.5cd/m²｜一般国道｜2車線道路用｜歩道有/無対応

ガイドラインタイプq'

平均路面照度10ℓx｜交差点｜十字路(4車線×2車線)

建電協形式 KCE050-2(-J)

※建電協形式の(-J)は、「道路・トンネル照明器材仕様書・同解説平成30年版(一社)建設電気技術協会」における「重耐塩仕様」を示します。

LED道路・トンネル照明導入ガイドライン(案) タイプk・l・q'

電源ユニット別置形

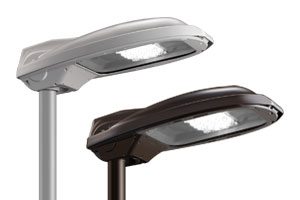

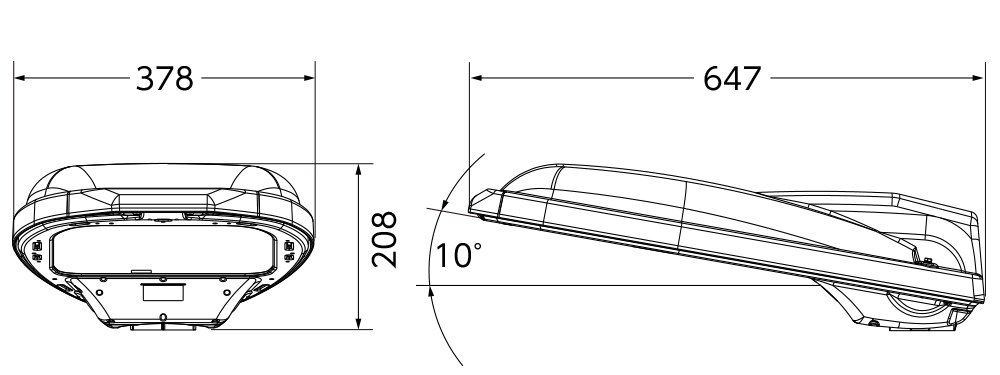

ポールヘッド形

E77283ASAJ9/K05L グリーン購入法適合品グレイ
(灯具：E77283A-05L+電源ユニット：WLE155V530M1/24-3)
(旧形式：E77283SAJ9/K05L)

オープン価格(専用ケーブル・ポール別)

E77283ASAJ9/K05L/DB グリーン購入法適合品ダークブラウン
(灯具：E77283A-05L/DB+電源ユニット：WLE155V530M1/24-3)
(旧形式：E77283SAJ9/K05L/DB)

△オーダー(専用ケーブル・ポール別)

カットオフ
初期光束補正機能
電源ユニット別置形

電力会社申請入力容量	39VA(200V)

※…グリーン購入法適合品
※△…受注生産品

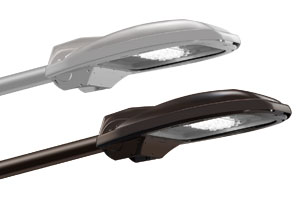

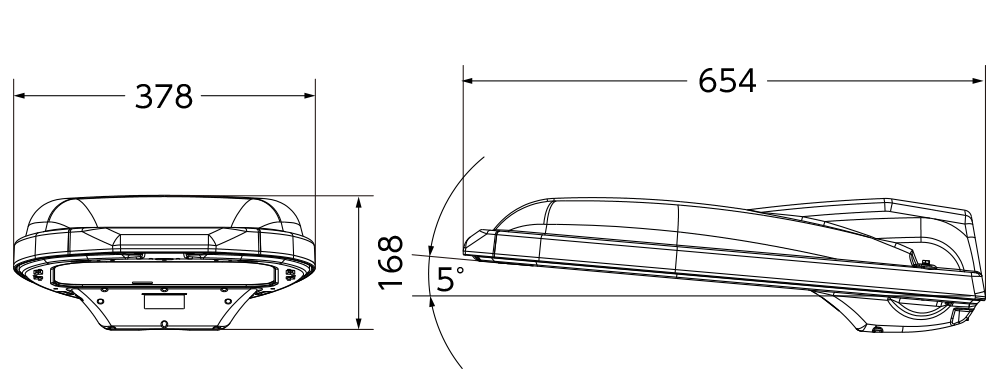

アーム取付形

E71283ASAJ9/K05L グリーン購入法適合品グレイ
(灯具：E71283A-05L+電源ユニット：WLE155V530M1/24-3)
(旧形式：E71283SAJ9/K05L)

オープン価格(専用ケーブル・ポール別)

E71283ASAJ9/K05L/DB グリーン購入法適合品ダークブラウン
(灯具：E71283A-05L/DB+電源ユニット：WLE155V530M1/24-3)
(旧形式：E71283SAJ9/K05L/DB)

△オーダー(専用ケーブル・ポール別)

カットオフ
初期光束補正機能
電源ユニット別置形

電力会社申請入力容量	39VA(200V)

※…グリーン購入法適合品
※△…受注生産品

電源ユニット内蔵形

ポールヘッド形

E77286ASAJ9/K05L グリーン購入法適合品グレイ
(旧形式：E77286SAJ9/K05L)

E77286ASAJ9/K05L/DB グリーン購入法適合品ダークブラウン
(旧形式：E77286SAJ9/K05L/DB)

△オーダー(ポール別)

カットオフ
初期光束補正機能
電源ユニット内蔵形

電力会社申請入力容量	37VA(200V)

※…グリーン購入法適合品
※△…受注生産品

アーム取付形

E71286ASAJ9/K05L グリーン購入法適合品グレイ
(旧形式：E71286SAJ9/K05L)

E71286ASAJ9/K05L/DB グリーン購入法適合品ダークブラウン
(旧形式：E71286SAJ9/K05L/DB)

△オーダー(ポール別)

カットオフ
初期光束補正機能
電源ユニット内蔵形

電力会社申請入力容量	37VA(200V)

※…グリーン購入法適合品
※△…受注生産品

輝度分布図・照度分布図

タイプk・l

輝度分布図

※曲線上の数値は、維持路面輝度を示します。(単位：cd/m²)
※設計条件：車道幅員6.5m 取付高さ10m 取付間隔40m Oh=-0.7m 保守率0.7 アスファルト舗装C2

平均路面輝度	0.51cd/m²
総合均斉度	0.51

車線軸均斉度(走行車線)	0.55
車線軸均斉度(追越車線)	0.72
相対閾値増加TI(走行車線)	6.8％
相対閾値増加TI(追越車線)	5.4％

タイプq'

照度分布図

※曲線上の数値は、維持水平面照度を示します。(単位：ℓx)
※設計条件：交差点範囲31m×24m 取付高さ10m 保守率0.7

記号
照明器具形式	KCE050-2(-J)
弊社形式	E77283ASAJ9/K05L
照明器具種類	連続照明用
器具光束	5800ℓm
台数	4台

記号
照明器具形式	KCE050-2C(-J)
弊社形式	E77283ASAJ9/K05C
照明器具種類	交差点照明用
器具光束	5800ℓm
台数	2台

平均路面照度	12.3ℓx(交差点部)

照度均斉度	0.59(交差点部)

経済比較

A水銀ランプ
B高圧ナトリウムランプ
Cレディオックロード電源ユニット別置形電力会社申請入力容量 39VA(200V)

光源

A水銀ランプ250W
B高圧ナトリウムランプ110W
CLED

消費電力※1

A260W
B125W
C33.6W

最大約87％省エネ

15年間電気料金※2

A約43.6万円
B21万円
C約5.6万円

最大約38万円削減

※1：消費電力は入力電圧200V時の特性を示します(水銀ランプは一般形高力率安定器使用時、LED器具は電源ユニット別置形の初期光束補正機能による60000時間平均値)。
※2：電気料金は東京電力エナジーパートナー(株)特定小売供給約款(令和5年6月1日)「公衆街路灯B」28円/kWh(税抜)、年間点灯時間は4000時間で算出

仕様

			電源ユニット別置形	電源ユニット内蔵形
光源色			昼白色(5000K)
器具光束(ℓm)			5800
消費電力(W)	200V時	最大^※1	37.2	35.5
消費電力(W)	200V時	平均^※2	33.6	32.0
固有エネルギー消費効率(ℓm/W)		200V時	155.9	163.3
光束維持時間			60000時間(光束維持率80％)
平均演色評価数			Ra70
質量(kg)			10.7	11.1

※落下防止ワイヤ同梱
※1：60000時間経過後の最大値
※2：初期光束補正機能による60000時間平均値。

灯具

定格入力電圧	100～240V対応(電源ユニット別置形) 100～265V対応(電源ユニット内蔵形)
定格周波数	50/60Hz共用
本体	アルミダイカスト
前面ガラス	強化ガラス(クリア)

ポール挿入寸法	ø60.5、ø48.6(挿入寸法120mm)
仕上色	グレイ、ダークブラウン
耐雷サージ	15kV(コモンモード)
保護等級	IP23(灯具) IP65(LEDユニット収納部)
使用温度範囲	-20℃～+40℃
初期補正率	0.80

電源ユニット(別置形のみ)

定格入力電圧	100～240V対応
定格周波数	50/60Hz共用
本体	アルミ
収納可能ポール内径	ø130.8(5B)以上
保護等級	IP67
使用温度範囲	-20℃～+40℃
質量	1.3kg
