LEDioc ROAD(レディオック ロード)

ガイドラインタイプc・d

平均路面輝度1.0cd/m²|一般国道|3車線道路用|歩道有/無 対応

ガイドラインタイプe

平均路面輝度1.0cd/m²|高速自動車国道|2車線道路用|歩道無

ガイドラインタイプm

平均路面照度20ℓx|交差点|十字路(2車線×2車線)

ガイドラインタイプv・w

横断歩道|v:歩行者の背景を照明する方式、w:歩行者自身を照明する方式

建電協形式 KCE150-3(-J)・KCE120-2H(-J)・KCE120-2(-J)・KCE140-2(-J)

  • ※建電協形式の(-J)は、「道路・トンネル照明器材仕様書・同解説 平成30年版(一社)建設電気技術協会」における「重耐塩仕様」を示します。

LED道路・トンネル照明導入ガイドライン(案) タイプc・d・e・m・v・w

電源ユニット別置形

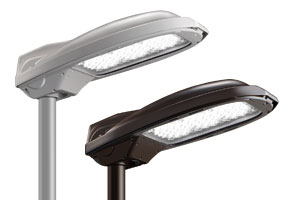

ポールヘッド形

※写真はグレイ

E77283ASAJ9/K15L グリーン購入法適合品 グレイ
(灯具:E77283A-15L+電源ユニット:WLE155V720M1/24-3)
(旧形式:E77283SAJ9/K15L)

オープン価格(専用ケーブル・ポール別)

E77283ASAJ9/K15L/DB グリーン購入法適合品 ダークブラウン
(灯具:E77283A-15L/DB+電源ユニット:WLE155V720M1/24-3)
(旧形式:E77283SAJ9/K15L/DB)

△オーダー(専用ケーブル・ポール別)

  • カットオフ
  • 初期光束補正機能
  • 電源ユニット別置形
電力会社申請入力容量 98VA(200V)
  • ※50%段調光タイプは受注生産にて製作が可能です。
  • グリーン購入法適合品…グリーン購入法適合品
  • ※△…受注生産品

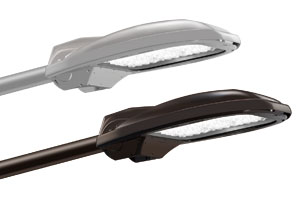

アーム取付形

※写真はグレイ

E71283ASAJ9/K15L グリーン購入法適合品 グレイ
(灯具:E71283A-15L+電源ユニット:WLE155V720M1/24-3)
(旧形式:E71283SAJ9/K15L)

オープン価格(専用ケーブル・ポール別)

E71283ASAJ9/K15L/DB グリーン購入法適合品 ダークブラウン
(灯具:E71283A-15L/DB+電源ユニット:WLE155V720M1/24-3)
(旧形式:E71283SAJ9/K15L/DB)

△オーダー(専用ケーブル・ポール別)

  • カットオフ
  • 初期光束補正機能
  • 電源ユニット別置形
電力会社申請入力容量 98VA(200V)
  • ※50%段調光タイプは受注生産にて製作が可能です。
  • グリーン購入法適合品…グリーン購入法適合品
  • ※△…受注生産品

電源ユニット内蔵形

ポールヘッド形

※写真はグレイ

E77286ASAJ9/K15L グリーン購入法適合品 グレイ
(旧形式:E77286SAJ9/K15L)

E77286ASAJ9/K15L/DB グリーン購入法適合品 ダークブラウン
(旧形式:E77286SAJ9/K15L/DB)

△オーダー(ポール別)

  • カットオフ
  • 初期光束補正機能
  • 電源ユニット内蔵形
電力会社申請入力容量 97VA(200V)
  • ※50%段調光タイプは受注生産にて製作が可能です。
  • グリーン購入法適合品…グリーン購入法適合品
  • ※△…受注生産品

アーム取付形

※写真はグレイ

E71286ASAJ9/K15L グリーン購入法適合品 グレイ
(旧形式:E71286SAJ9/K15L)

E71286ASAJ9/K15L/DB グリーン購入法適合品 ダークブラウン
(旧形式:E71286SAJ9/K15L/DB)

△オーダー(ポール別)

  • カットオフ
  • 初期光束補正機能
  • 電源ユニット内蔵形
電力会社申請入力容量 97VA(200V)
  • ※50%段調光タイプは受注生産にて製作が可能です。
  • グリーン購入法適合品…グリーン購入法適合品
  • ※△…受注生産品

輝度分布図・照度分布図

タイプc・d

輝度分布図

  • ※曲線上の数値は、維持路面輝度を示します。(単位:cd/m²)
  • ※設計条件:車道幅員10.5m 取付高さ12m 取付間隔42m Oh=-0.7m 保守率0.7 アスファルト舗装C2
平均路面輝度 1.02cd/m²
総合均斉度 0.48
車線軸均斉度(第一走行車線) 0.70
車線軸均斉度(第二走行車線) 0.76
車線軸均斉度(追越車線) 0.83
相対閾値増加TI(第一走行車線) 6.4%
相対閾値増加TI(第二走行車線) 7.5%
相対閾値増加TI(追越車線) 4.6%

タイプe

輝度分布図

  • ※曲線上の数値は、維持路面輝度を示します。(単位:cd/m²)
  • ※設計条件:車道幅員7m 取付高さ12m 取付間隔42m Oh=-3.0m 保守率0.7 アスファルト舗装C2
平均路面輝度 1.04cd/m²
総合均斉度 0.60
車線軸均斉度(走行車線) 0.75
車線軸均斉度(追越車線) 0.82
相対閾値増加TI(走行車線) 7.7%
相対閾値増加TI(追越車線) 5.4%

タイプm

照度分布図

  • ※曲線上の数値は、維持水平面照度を示します。(単位:ℓx)
  • ※設計条件:交差点範囲18m×18m 取付高さ10m 保守率0.7
平均路面照度 23.9ℓx(交差点部)
照度均斉度 0.64(交差点部)

タイプv

照度分布図

  • ※曲線上の数値は、維持水平面照度を示します。(単位:ℓx)
  • ※設計条件:車道幅員8m 取付高さ10m 保守率0.7 ポール位置 縁石から0.5m
平均路面照度 23.0ℓx(車道部 8m×35m)

タイプw

照度分布図

  • ※曲線上の数値は、維持水平面照度を示します。(単位:ℓx)
  • ※設計条件:車道幅員8m 取付高さ10m 保守率0.7 ポール位置 縁石から0.5m
平均鉛直面照度 21.1ℓx(横断歩道中心線上)

経済比較

  • A水銀ランプ
  • B高圧ナトリウムランプ
  • Cセラミックメタルハライドランプ
  • Dレディオック ロード 電源ユニット別置形 電力会社申請入力容量 98VA(200V)

光源

  • A 水銀ランプ700W
  • B 高圧ナトリウムランプ270W
  • C セラミックメタルハライドランプ270W
  • D LED

消費電力※1

  • A 745W
  • B 280W
  • C 300W
  • D 85.5W

最大約88%省エネ

15年間電気料金※2

  • A 約125.1万円
  • B 約47万円
  • C 約50.4万円
  • D 約14.3万円

最大約110万円削減

  • ※1:消費電力は入力電圧200V時の特性を示します(水銀ランプは一般形高力率安定器使用時、LED器具は電源ユニット別置形の初期光束補正機能による60000時間平均値)。
  • ※2:電気料金は東京電力エナジーパートナー(株)特定小売供給約款(令和5年6月1日)「公衆街路灯B」28円/kWh(税抜)、年間点灯時間は4000時間で算出

仕様


電源ユニット別置形 電源ユニット内蔵形
光源色 昼白色(5000K)
器具光束(ℓm) 16000
消費電力(W) 200V時 最大※1 95.0 94.5
平均※2 85.5 85.4
固有エネルギー消費効率(ℓm/W) 200V時 168.4 169.3
光束維持時間 60000時間(光束維持率80%)
平均演色評価数 Ra70
質量(kg) 11.1 11.8
  • ※落下防止ワイヤ同梱
  • ※1:60000時間経過後の最大値
  • ※2:初期光束補正機能による60000時間平均値。

灯具

定格入力電圧 100~240V対応(電源ユニット別置形)
100~265V対応(電源ユニット内蔵形)
定格周波数 50/60Hz共用
本体 アルミダイカスト
前面ガラス 強化ガラス(クリア)
ポール挿入寸法 ø60.5、ø48.6(挿入寸法120mm)
仕上色 グレイ、ダークブラウン
耐雷サージ 15kV(コモンモード)
保護等級 IP23(灯具)
IP65(LEDユニット収納部)
使用温度範囲 -20℃~+40℃
初期補正率 0.80

電源ユニット(別置形のみ)

定格入力電圧 100~240V対応
定格周波数 50/60Hz共用
本体 アルミ
収納可能ポール内径 ø130.8(5B)以上
保護等級 IP67
使用温度範囲 -20℃~+40℃
質量 1.3kg
  • ※50%段調光タイプは受注生産にて製作が可能です。

専用ケーブル(別置形のみ)

OPRC004/L1

△オーダー

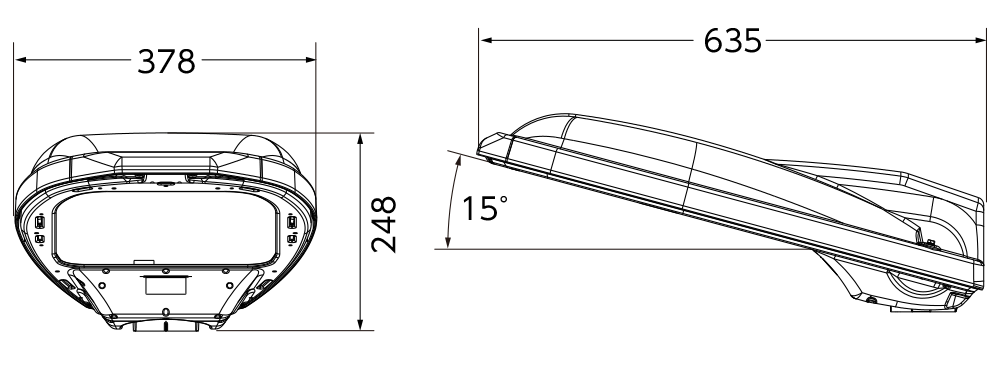

寸法図

ポールヘッド形

アーム取付形

オプション

後方遮光ルーバ

YL1028

オープン価格

※取付用になべ小ねじ(M5×14ステンレス:ジオメット処理)が6個付属しています。

材質 ステンレス
仕上色 黒色
質量 0.9kg

前方遮光ルーバ

YL2028

オープン価格

※取付用になべ小ねじ(M5×12ステンレス:ジオメット処理)が6個付属しています。

材質 ステンレス
仕上色 黒色
質量 1.2kg
