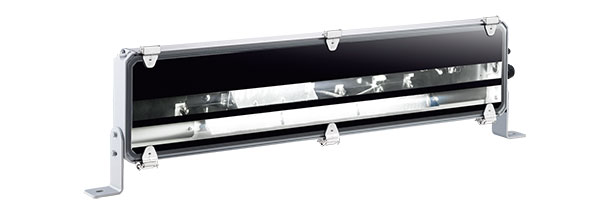

LEDioc ROAD(レディオック ロード) 低位置照明 自動車専用道タイプ

ラインアップ

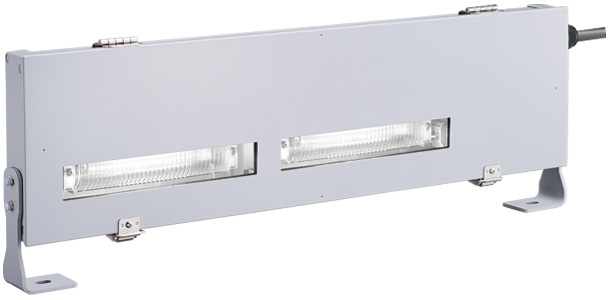

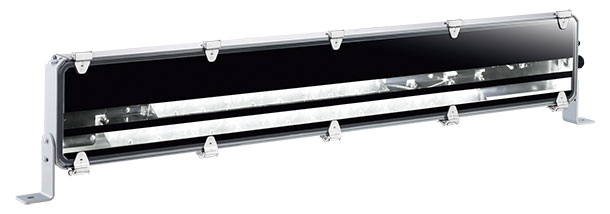

広路肩配光

本線3車線、本線2車線(+分合流部)、本線2車線(+分合流部+ゼブラゾーン)

NEXCO仕様:RL-20-4M

E72010SAJ3D

△オーダー

  • 初期光束補正機能
  • 段調光50%点灯機能
  • 電源ユニット内蔵形

※△…受注生産品

本線2車線

NEXCO仕様:RL-20-2M

E72011SAJ3D

△オーダー

  • 初期光束補正機能
  • 段調光50%点灯機能
  • 電源ユニット内蔵形

※△…受注生産品

ランプウェイ1車線、ランプウェイ2車線

NEXCO仕様:RL-20-2R

E72012SAJ3D

△オーダー

  • 初期光束補正機能
  • 段調光50%点灯機能
  • 電源ユニット内蔵形

※△…受注生産品

ランプウェイ1車線(広スパン形)

E72013SAJ3D

△オーダー

  • 初期光束補正機能
  • 段調光50%点灯機能
  • 電源ユニット内蔵形

※△…受注生産品

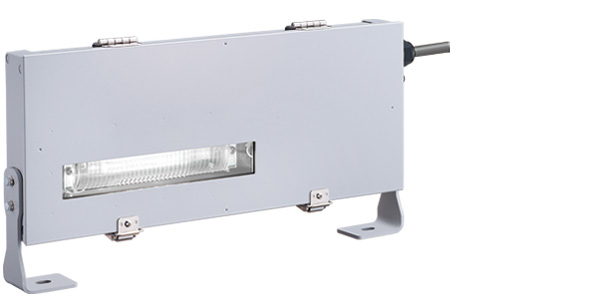

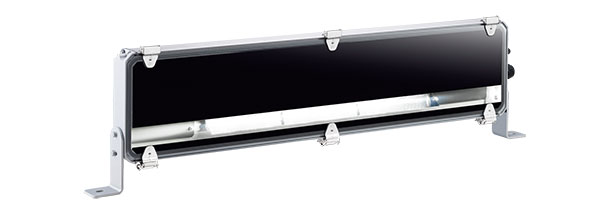

ランプウェイ1車線

E72014SAJ3D

△オーダー

  • 初期光束補正機能
  • 段調光50%点灯機能
  • 電源ユニット内蔵形

※△…受注生産品

照度分布図

NEXCO仕様:RL-20-4M

計算範囲


基準値 第1車線 第2車線 第3車線 第4車線
平均路面照度 25ℓx 28.2ℓx
総合均斉度 Uo 0.4以上 0.74 0.50 0.47 0.61
車線軸均斉度 UI 0.7以上 0.92 0.97 0.91 0.93
上方光度値 140cd以下 100.9cd
鉛直面照度 25ℓx以下 24.4ℓx

NEXCO仕様:RL-20-2M

計算範囲


基準値 第1車線 第2車線
平均路面照度 25ℓx 32.3ℓx
総合均斉度 Uo 0.4以上 0.65 0.48
車線軸均斉度 UI 0.7以上 0.71 0.9
上方光度値 140cd以下 93.7cd
鉛直面照度 25ℓx以下 18.8ℓx

NEXCO仕様:RL-20-2R

計算範囲


基準値 ランプウェイ
平均路面照度 - 22.5ℓx
総合均斉度 Uo - 0.40
上方光度値 140cd以下 59.6cd
鉛直面照度 25ℓx以下 12.9ℓx
  • ※曲線上の数値は、維持水平面照度を示します。(単位:ℓx)
  • ※設計条件:取付高さ1.2m 保守率0.70 アスファルト舗装
  • ※平均路面輝度は、照度換算係数25(ℓx/cd/m²)とします。
  • ※鉛直面照度は外側線上1.2mの高さにおける灯具側の初期鉛直面照度を示す。

仕様

形式 E72010SAJ3D E72011SAJ3D E72012SAJ3D E72013SAJ3D E72014SAJ3D
光源色 昼白色(5000K)
定格光束(器具光束)(ℓm) 2800 2600 2200 1600 1100
消費電力(W) 200V時 最大※1 49.2 45.8 37.0 25.9 19.0
平均※2 44.5 41.3 33.2 23.3 17.1
固有エネルギー消費効率(ℓm/W) 200V時 56.9 56.7 59.4 61.7 57.8
皮相電力(VA) 200V時 51 47 38 26 20
LEDモジュール寿命 60000時間(光束維持率80%)
平均演色評価数 Ra70
質量(kg) 8.9 8.9 8.9 8.9 6.5
  • ※1:60000時間経過後の最大値
  • ※2:初期光束補正機能による60000時間平均値。

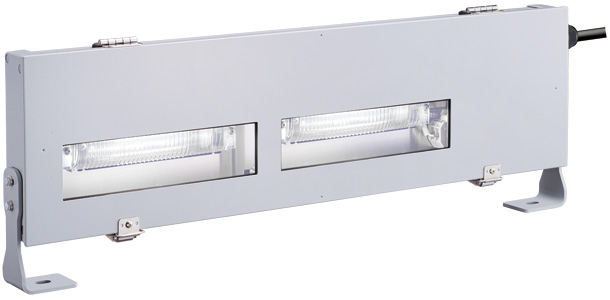

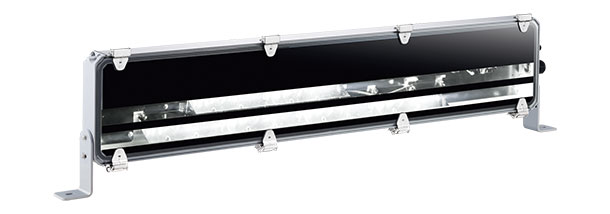

狭路肩配光

本線3車線、本線2車線(+分合流部)、本線2車線(+分合流部+ゼブラゾーン)

NEXCO仕様:RL-20-4M相当

E72020SAJ3D

△オーダー

  • 初期光束補正機能
  • 段調光50%点灯機能
  • 電源ユニット内蔵形

※△…受注生産品

本線2車線

NEXCO仕様:RL-20-2M相当

E72021SAJ3D

△オーダー

  • 初期光束補正機能
  • 段調光50%点灯機能
  • 電源ユニット内蔵形

※△…受注生産品

ランプウェイ1車線、ランプウェイ2車線

NEXCO仕様:RL-20-2R相当

E72022SAJ3D

△オーダー

  • 初期光束補正機能
  • 段調光50%点灯機能
  • 電源ユニット内蔵形

※△…受注生産品

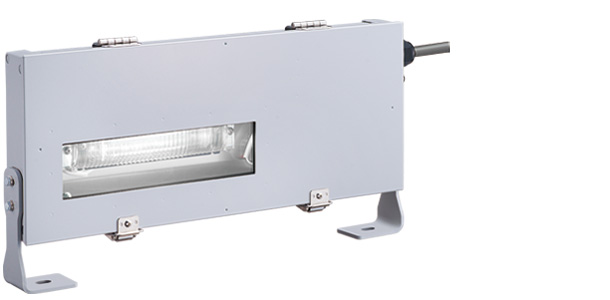

ランプウェイ1車線

E72023SAJ3D

△オーダー

  • 初期光束補正機能
  • 段調光50%点灯機能
  • 電源ユニット内蔵形

※△…受注生産品

照度分布図

NEXCO仕様:RL-20-4M相当

計算範囲


基準値 第1車線 第2車線 第3車線 第4車線
平均路面照度 25ℓx 32.5ℓx
総合均斉度 Uo 0.4以上 0.60 0.54 0.47 0.54
車線軸均斉度 UI 0.7以上 0.86 0.95 0.94 0.90
上方光度値 140cd以下 101.2cd

NEXCO仕様:RL-20-2M相当

計算範囲


基準値 第1車線 第2車線
平均路面照度 25ℓx 35.7ℓx
総合均斉度 Uo 0.4以上 0.51 0.50
車線軸均斉度 UI 0.7以上 0.86 0.77
上方光度値 140cd以下 94.0cd

NEXCO仕様:RL-20-2R相当

計算範囲


基準値 ランプウェイ
平均路面照度 - 27.7ℓx
総合均斉度 Uo - 0.40
上方光度値 140cd以下 79.6cd
  • ※曲線上の数値は、維持水平面照度を示します。(単位:ℓx)
  • ※設計条件:取付高さ1.2m 保守率0.70 アスファルト舗装
  • ※平均路面輝度は、照度換算係数25(ℓx/cd/m²)とします。
  • ※鉛直面照度は外側線上1.2mの高さにおける灯具側の初期鉛直面照度を示す。

仕様

形式 E72020SAJ3D E72021SAJ3D E72022SAJ3D E72023SAJ3D
光源色 昼白色(5000K)
定格光束(器具光束)(ℓm) 2800 2600 2200 1100
消費電力(W) 200V時 最大※1 36.6 34.5 28.4 14.8
平均※2 32.9 31.0 25.6 13.3
固有エネルギー消費効率(ℓm/W) 200V時 76.5 75.3 77.4 74.3
皮相電力(VA) 200V時 37 35 29 16
LEDモジュール寿命 60000時間(光束維持率80%)
平均演色評価数 Ra70
質量(kg) 8.6 8.6 8.6 6.3
  • ※1:60000時間経過後の最大値
  • ※2:初期光束補正機能による60000時間平均値。

※両端部電線管接続(CTG28)仕様も対応可能です。

共通仕様

入力電圧 200~265V対応
周波数 50/60Hz共用
本体 アルミ
前面ガラス 強化ガラス(クリア)
仕上色 グレイ(マンセルN7)
使用温度範囲 -20℃~+40℃
耐雷サージ 15kV(コモンモード)
保護等級 IP55
初期光束補正率 0.80

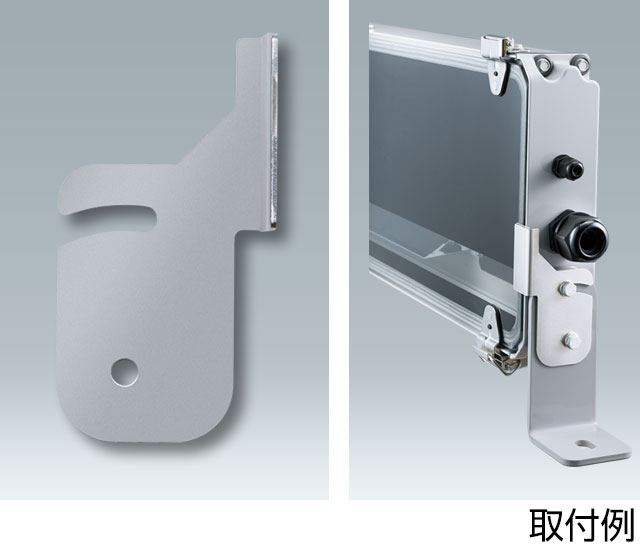

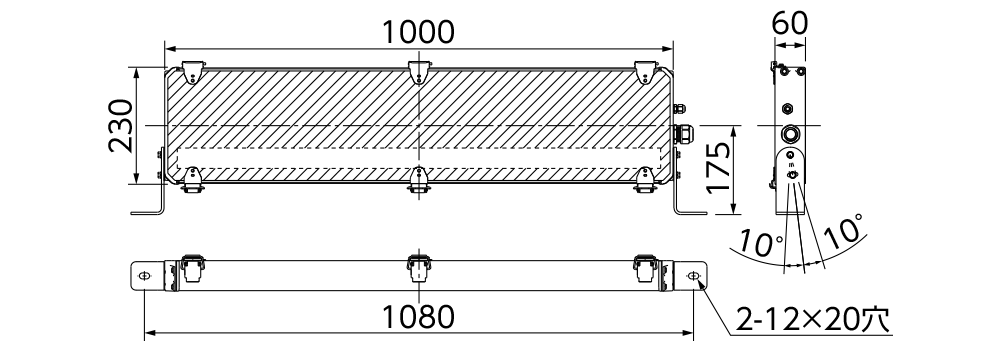

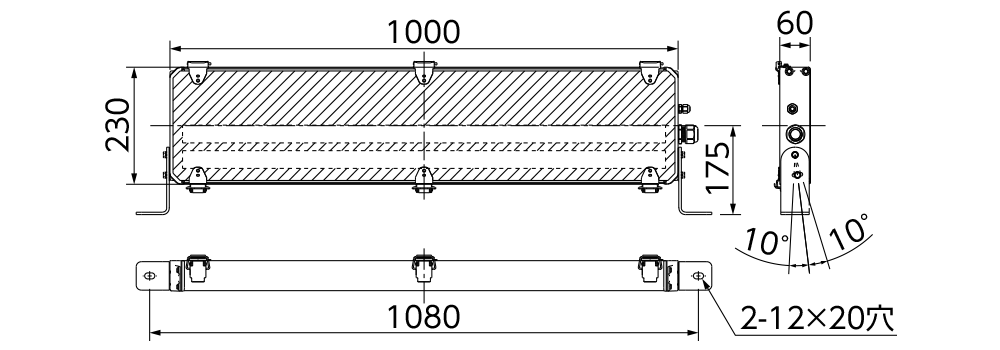

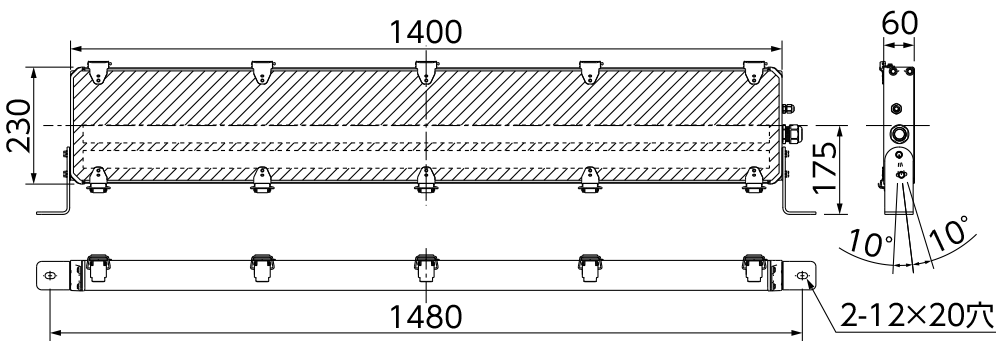

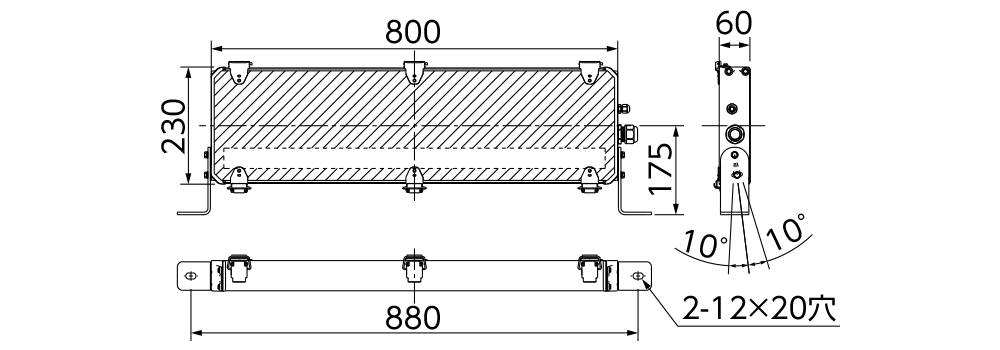

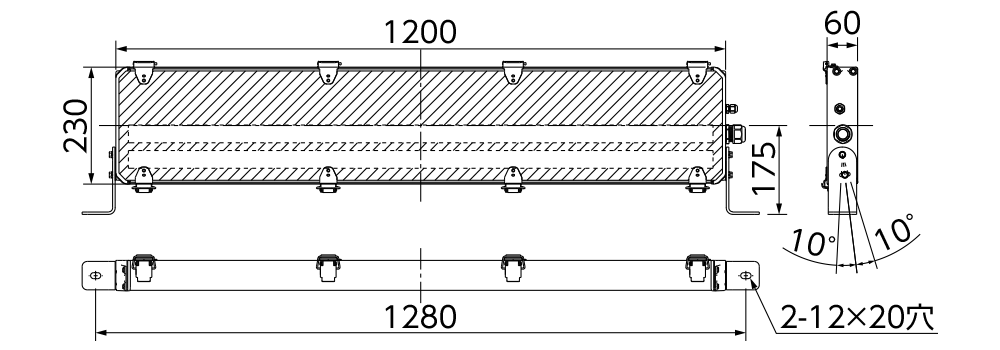

寸法図

広路肩配光

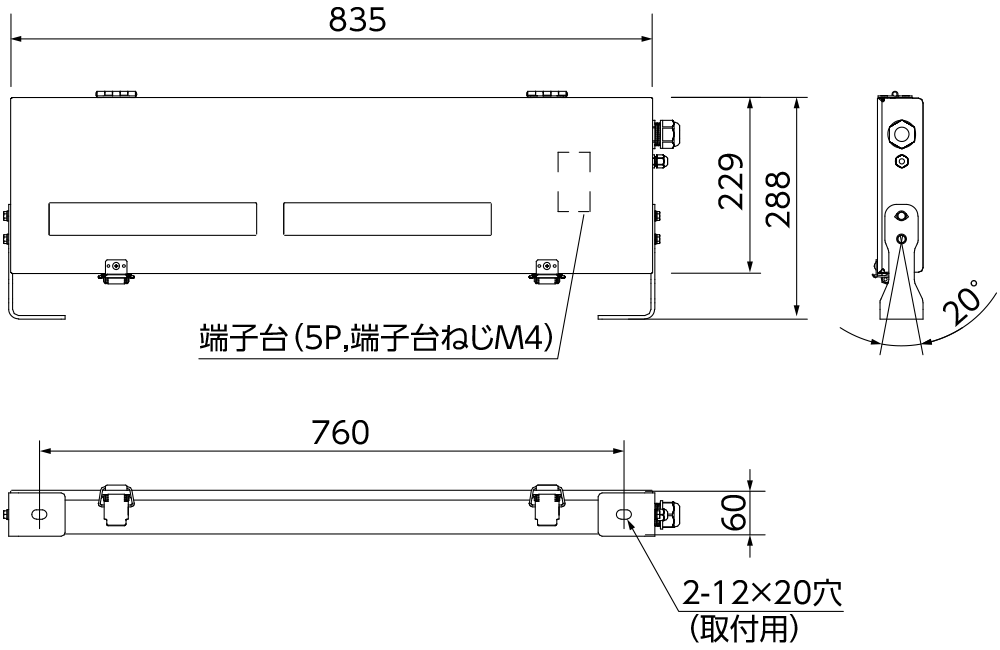

E72010SAJ3D・E72011SAJ3D・E72012SAJ3D

E72013SAJ3D

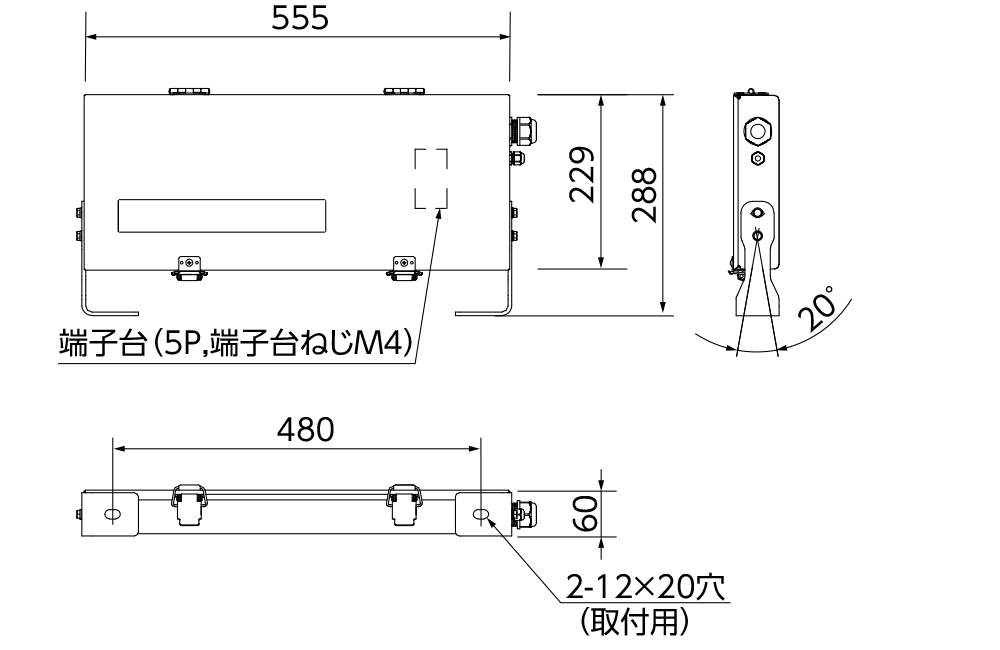

E72014SAJ3D

狭路肩配光

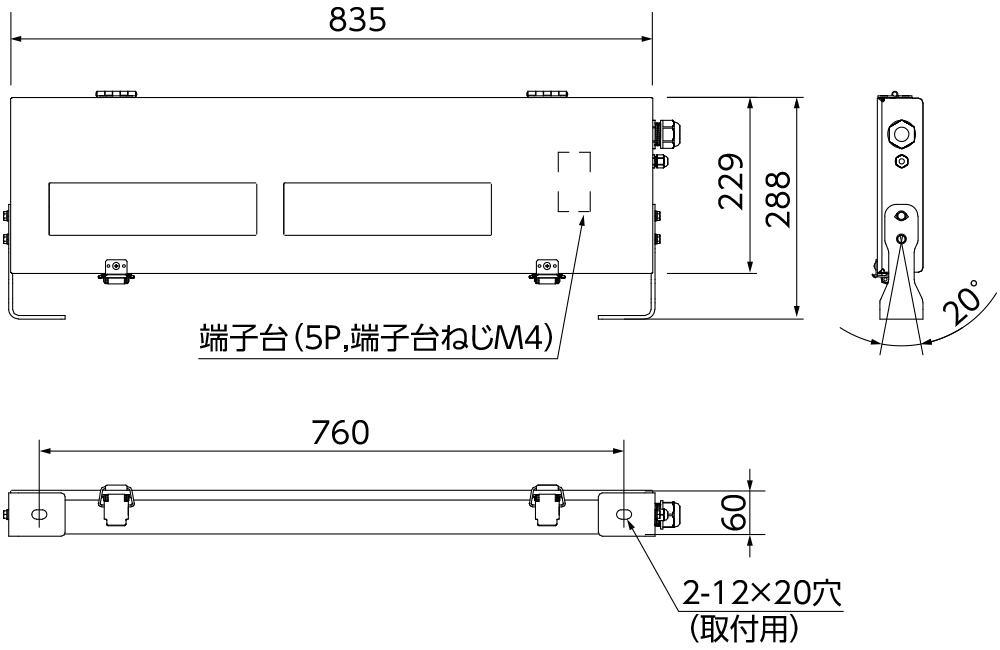

E72020SAJ3D・E72021SAJ3D・E72022SAJ3D

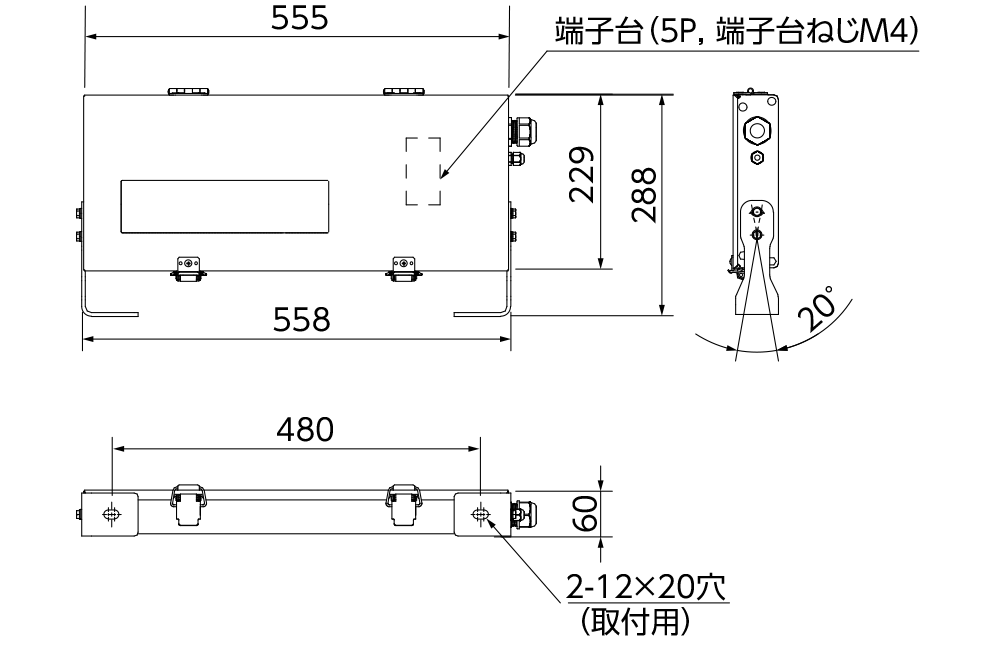

E72023SAJ3D
