LEDioc ROAD(レディオック ロード) 低位置照明

ラインアップ

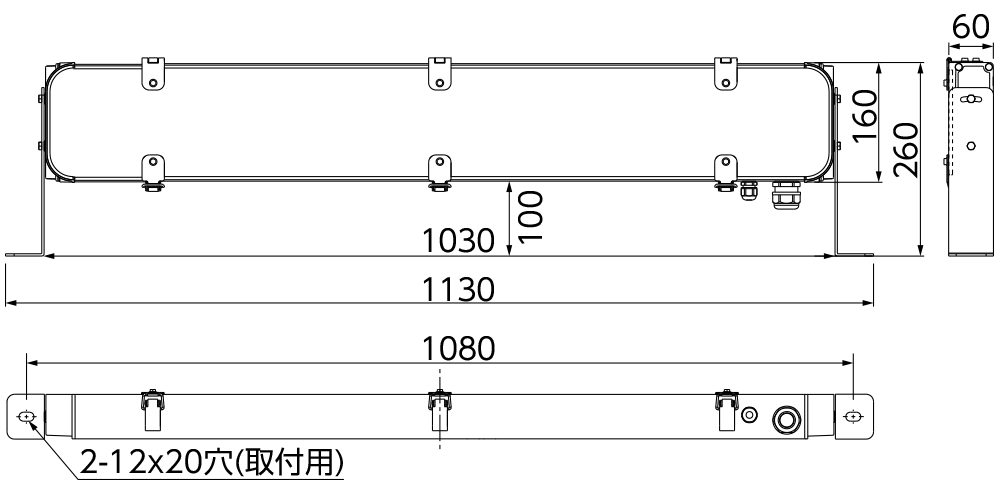

広路肩配光 2車線用(本線)

初期光束補正機能 無

E72004SAN3
(旧形式：E72001SAN3)

△オーダー

  • 電源ユニット内蔵形

E72004SAN3D 段調光100%・50%点灯機能付
(旧形式：E72001SAN3D)

△オーダー

  • 電源ユニット内蔵形

※△…受注生産品

初期光束補正機能 付

E72004SAJ3
(旧形式：E72001SAJ3)

△オーダー

  • 初期光束補正機能付
  • 電源ユニット内蔵形

E72004SAJ3D 段調光100%・50%点灯機能付
(旧形式：E72001SAJ3D)

△オーダー

  • 初期光束補正機能付
  • 電源ユニット内蔵形

※△…受注生産品

照度分布図

  • ※曲線上の数値は、維持水平面照度を示します。(単位：ℓx)
  • ※設計条件：車道幅員7m 取付高さ1.15m(高欄高さ1m) 取付間隔4m Oh=-3m 保守率0.65 アスファルト舗装

計算範囲

平均路面照度 33ℓx
平均路面輝度 1.32cd/m²
総合均斉度 0.60
車線軸均斉度 0.90
鉛直面照度 21.6ℓx
  • ※平均路面輝度は、照度換算係数25(ℓx/cd/m²)として算出。
  • ※均斉度は照度値より算出した値を示します。
  • ※鉛直面照度は、照明器具設置側の外側線上(H=1.2m)における器具からドライバー方向への初期照度とします。

仕様


 初期光束補正機能 無 初期光束補正機能 付
光源色 昼白色(5000K)
定格光束(器具光束)(ℓm) 3000
消費電力(W) 200V時   35.0 -
最大※1 - 35.0
平均※2 - 31.6
240V時   35.1 -
最大※1 - 35.1
平均※2 - 31.7
265V時   35.2 -
最大※1 - 35.2
平均※2 - 31.8
固有エネルギー消費効率(ℓm/W) 200V時 85.7
240V時 85.4
265V時 85.2
LEDモジュール寿命 60000時間(光束維持率80％)
平均演色評価数 Ra70
質量(kg) 一般形 6.7
調光形 6.8
  • ※1：60000時間経過後の最大値
  • ※2：初期光束補正機能による60000時間平均値。

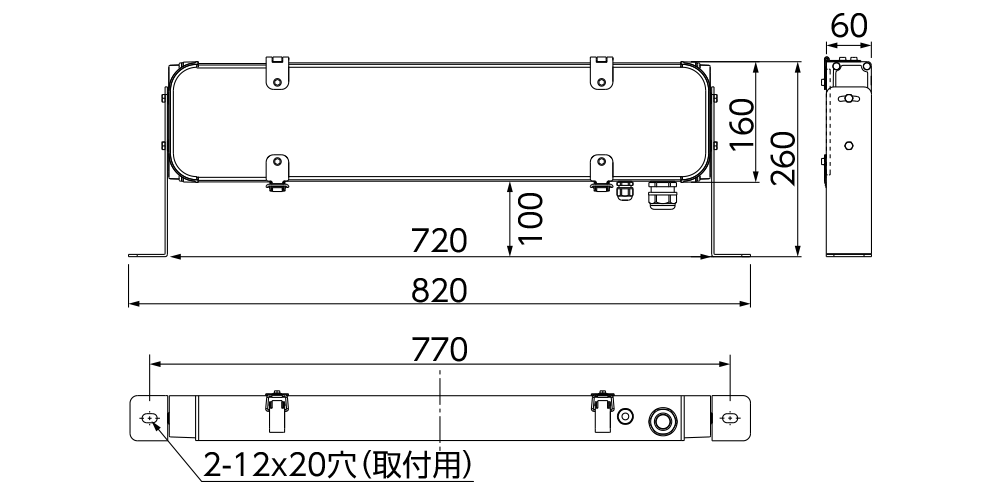

広路肩配光 1車線用(ランプウェイ)

初期光束補正機能 無

E72005SAN3
(旧形式：E72002SAN3)

△オーダー

  • 電源ユニット内蔵形

E72005SAN3D 段調光100%・50%点灯機能付
(旧形式：E72002SAN3D)

△オーダー

  • 電源ユニット内蔵形

※△…受注生産品

初期光束補正機能 付

E72005SAJ3
(旧形式：E72002SAJ3)

△オーダー

  • 初期光束補正機能付
  • 電源ユニット内蔵形

E72005SAJ3D 段調光100%・50%点灯機能付
(旧形式：E72002SAJ3D)

△オーダー

  • 初期光束補正機能付
  • 電源ユニット内蔵形

※△…受注生産品

照度分布図

  • ※曲線上の数値は、維持水平面照度を示します。(単位：ℓx)
  • ※設計条件：車道幅員3.5m 取付高さ1.15m(高欄高さ1m) 取付間隔6m Oh=-1.75m 保守率0.65 アスファルト舗装

計算範囲

平均路面照度 20.1ℓx
平均路面輝度 0.80cd/m²
総合均斉度 0.44
車線軸均斉度 0.70
鉛直面照度 23.1ℓx
  • ※平均路面輝度は、照度換算係数25(ℓx/cd/m²)として算出。
  • ※均斉度は照度値より算出した値を示します。
  • ※鉛直面照度は、照明器具設置側の外側線上(H=1.2m)における器具からドライバー方向への初期照度とします。

仕様


 初期光束補正機能 無 初期光束補正機能 付
光源色 昼白色(5000K)
定格光束(器具光束)(ℓm) 1500
消費電力(W) 200V時   18.2 -
最大※1 - 18.2
平均※2 - 16.4
240V時   18.4 -
最大※1 - 18.4
平均※2 - 16.6
265V時   18.6 -
最大※1 - 18.6
平均※2 - 16.8
固有エネルギー消費効率(ℓm/W) 200V時 82.4
240V時 81.5
265V時 80.6
LEDモジュール寿命 60000時間(光束維持率80％)
平均演色評価数 Ra70
質量(kg) 一般形 4.9
調光形 5.0
  • ※1：60000時間経過後の最大値
  • ※2：初期光束補正機能による60000時間平均値。

狭路肩配光 1車線用(ランプウェイ)

初期光束補正機能 無

E72006SAN3
(旧形式：E72003SAN3)

△オーダー

  • 電源ユニット内蔵形

E72006SAN3D 段調光100%・50%点灯機能付
(旧形式：E72003SAN3D)

△オーダー

  • 電源ユニット内蔵形

※△…受注生産品

初期光束補正機能 付

E72006SAJ3
(旧形式：E72003SAJ3)

△オーダー

  • 初期光束補正機能付
  • 電源ユニット内蔵形

E72006SAJ3D 段調光100%・50%点灯機能付
(旧形式：E72003SAJ3D)

△オーダー

  • 初期光束補正機能付
  • 電源ユニット内蔵形

※△…受注生産品

照度分布図

  • ※曲線上の数値は、維持水平面照度を示します。(単位：ℓx)
  • ※設計条件：車道幅員3.5m 取付高さ1.15m(高欄高さ1m) 取付間隔6m Oh=-0.75m 保守率0.65 アスファルト舗装

計算範囲

平均路面照度 23.4ℓx
平均路面輝度 0.94cd/m²
総合均斉度 0.55
車線軸均斉度 0.85
鉛直面照度 82.7ℓx
  • ※平均路面輝度は、照度換算係数25(ℓx/cd/m²)として算出。
  • ※均斉度は照度値より算出した値を示します。
  • ※鉛直面照度は、照明器具設置側の外側線上(H=1.2m)における器具からドライバー方向への初期照度とします。

仕様


 初期光束補正機能 無 初期光束補正機能 付
光源色 昼白色(5000K)
定格光束(器具光束)(ℓm) 1200
消費電力(W) 200V時   18.2 -
最大※1 - 18.2
平均※2 - 16.4
240V時   18.4 -
最大※1 - 18.4
平均※2 - 16.6
265V時   18.6 -
最大※1 - 18.6
平均※2 - 16.8
固有エネルギー消費効率(ℓm/W) 200V時 65.9
240V時 65.2
265V時 64.5
LEDモジュール寿命 60000時間(光束維持率80％)
平均演色評価数 Ra70
質量(kg) 一般形 4.9
調光形 5.0
  • ※1：60000時間経過後の最大値
  • ※2：初期光束補正機能による60000時間平均値。

共通仕様

入力電圧 200～265V対応
周波数 50/60Hz共用
本体 アルミ押出し
前面ガラス 強化ガラス(クリア、飛散防止フィルム付)
仕上色 グレイ(マンセルN7)
使用温度範囲 -20℃～+35℃
耐雷サージ 15kV(コモンモード)
保護等級 IP55
