手動調光器

LED・HID・蛍光灯対応の調光器に、DALIシステム機器対応もラインアップ

  • ボリュームダイヤルでシンプルな操作
  • 手動で任意に調整
  • 旧制御システム用端末器との互換性でスムーズな部分改修

ラインアップ

DALI手動調光器

国際規格通信仕様のDALIは、マルチベンダー対応(メーカー問わず)ですので、レディオック ハイベイ シータやレディオック LEDベースライト DALI対応形と合わせて他社製DALI対応機器も統合制御することができます。

個別調光は不要というシーンや大型の制御盤を設置できないような場所でお使いいただけます。事務所、小規模工場、体育館、スポーツ施設などの一括した※1照明ON/OFF※2、調光に最適な調光器です。

  • ※1 個別制御はできません。
  • ※2 調光信号によるON/OFFのため、待機電力がかかります。
  • ※他社製DALI対応器具との組合せにはマッチング試験が必要です。

DALI対応調光器

ITDSW01A

オープン価格

  • 屋内用

仕様

電源 100〜242V、50/60Hz共用
消費電力 12VA以下
スイッチ数 1個
接続台数 最大62台
配線長 最長250m
推奨電線 CVV-S1.25sq-2C
使用温度範囲 -5℃〜+35℃
質量 約750g
  • ※接続台数は接続するスイッチ・器具により少なくなる可能性があります。
  • ※プログラム設定はできません。DALI信号線に接続された照明機器を一括ON/OFF、調光となります。

適合器具

  • ※他社製DALI対応器具との組合せにはマッチング試験が必要です。

手動調光器(LED調光ユニット用電源・HID調光用電子安定器・調光用Hf蛍光灯対応)

屋内用調光形電子安定器及び同安定器内蔵(併置)器具との組合せで、25%~100%までの連続無段階調光が可能。(調光下限の%は組合せの電子安定器・電源ユニットにより異なります)
また、調光動作中や、暗やみでのスイッチ位置をLED点灯により確認できます。

PWM制御式調光器

I.DF-70170-PD

¥39,600

  • 屋内用

仕様

電源電圧 AC100〜242V対応
定格周波数 50/60Hz共用
負荷容量 15Aまで
使用温度範囲 5℃〜35℃
質量 約250g
仕上色 ニューホワイト
調光制御可能台数 インバータの入力電流値の合計が15A以下の台数、かつ、調光信号電流が200mA以下の台数までです。
  • ※LED・HID照明器具と組合せてご使用の場合、器具とは別に調光器の電源を設けてください(特にLED照明器具と同系統で調光器の電源を取った場合、突入電流などにより調光器が故障に至るおそれがあります)。
  • ※取付けには2個用スイッチボックス(カバー付)(JIS C 8340)又は2個用深型スイッチボックス(JIS C 8435)を必ず使用してください。
  • ※調光器I.DF-70170-PDと調光用器具の配線最遠長は、200m以下としてください。

信号制御式調光器 〈PWM制御式〉(レディオック LEDダウンライト用)

信号制御式調光器

DMDEP2015A

オープン価格

  • 屋内用

仕様

調光範囲 約5~100%(標準)
調光範囲は対象器具の範囲による
電源電圧 AC100〜254V
定格周波数 50/60Hz共用
使用環境 0℃〜35℃ /85% RH以下(結露なきこと)
調光信号線 CPEV-1Pø0.9〜1.2(総配線長100m以内)
白色(本体)
質量 約400g
  • ※取付けは、2個用スイッチボックス/カバー付(JIS C 8340)若しくは2個用深型スイッチボックス(JIS C 8345)を必ずご使用ください。
  • ※調光信号線にシールド線を使用する場合、シールド線の送り処理と1点設置を必ず実施してください。工事不良の場合ノイズにより誤動作することがあります。
  • ※屋内の水、水蒸気、熱気、直射日光の当たらないところ、腐食性ガス、振動、結露のおそれのないところでご使用ください。

位相制御式調光器 (レディオック LEDユニバーサルダウンライト・LEDスポットライト用)

位相制御式調光器

DMDEM1003D

オープン価格

  • 屋内用

仕様

調光範囲 約5%~100%
電源電圧 AC100V
定格周波数 50/60Hz共用
使用温度範囲 0℃〜35℃
負荷容量(全光時) 3〜300W
オフホワイト
質量 約155g
  • ※取付けは1個用スイッチボックス(カバー付)(JIS C 8340)を必ずご使用ください。
  • ※調光時にちらつきが発生する場合は、ちらつきが発生しない位置につまみを調整してご使用ください。
  • ※屋内の水、水蒸気、熱気、直射日光の当たらないところ、腐食性ガス、振動、結露のおそれのないところでご使用ください。

寸法図

DALI対応調光器

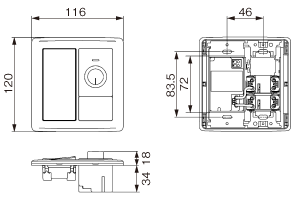

PWM制御式調光器

信号制御式調光器 〈PWM制御式〉

位相制御式調光器

※表示価格はすべて税抜き価格です。
