LEDioc LEDユニバーサルダウンライト COBタイプ・SDMタイプ

LEDの光は紫外線放射と赤外線放射が少ないため、商品や展示品の変退色や温度上昇を抑制します。
豊富なバリエーションの中から、用途に合わせた配光・オプションの選択が可能です。

  • 展示照明
  • 店舗照明

特長

COBタイプ (クラス400-150)

美しく自然な光の広がり

ビームと光の広がりのバランスがとれた美しい光。

独自レンズとCOB高出力LEDの組合せで配光・光の広がりを美しく、グレアを制御

独自設計のレンズとCOBの採用によりシャープなビーム配光はもちろん、光の輪郭の美しい広がりを実現します。

※ COB:チップオンボード方式。多数のLED素子を直接基板上に実装する構造。

弊社従来形

1/2ビームの開き19°
1/2ビームの開き30°
美しい広がり

光の輪郭を抑えた美しい広がりのグラデーション。

グレアの少ない発光面

凹形状の反射面により発光面のグレアを軽減。

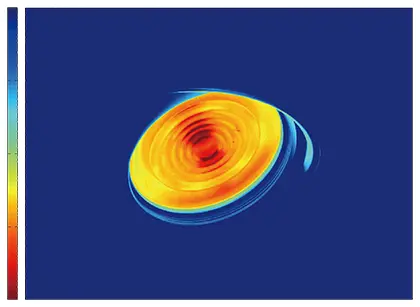

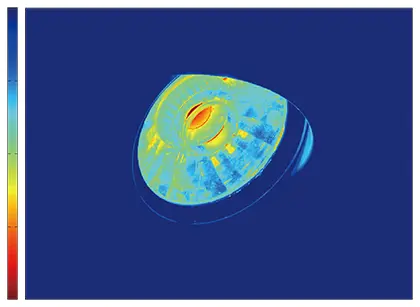

輝度分布比較

※参考イメージ写真です。

コンパクト設計 & ダブルスイング機構

天井面への埋込が容易なコンパクトな形状。45°、-30°のダブルスイング機構と355°回転機構により照射自由度を向上させました。

枠外可動時 0°〜45°

0°〜45°の範囲で可動。枠に光が遮光されることなく、照射物を的確に照らすことができます。

枠内可動時 0°〜-30°

0°〜-30°の範囲で可動。灯具が枠内のみで可動し、天井面をすっきりとみせます。

壁スイッチの操作で明るさを簡単切替(出力切替機能)

現場での明るさ調整にフレキシブルに対応。壁スイッチのON/OFF操作で明るさ・出力の切替えが簡単に行えます。

点灯モード設定と切替完了

壁スイッチのON/OFF操作(4回)で点灯モードが切替わります。
点灯モード切替完了はON/OFF操作直後のみ明るさの変化でお知らせします。
定格出力(ノーマルモード)切替えは、明るさが1回明るく暗く変化
省電力出力(セーブモード)切替えは、明るさが2回明るく暗く変化

  • ※点灯モードの確認をする場合はON/OFF操作を3回繰返してください。定格出力は1回、省電力出力は2回明るさの変化でお知らせします。
  • ※点灯モードのリセットをする場合はON/OFF操作を5回繰返してください。いずれの点灯モードからも定格出力へリセットされます。
  • ※連続調光仕様の場合は信号制御調光器と組合せて使用できます。
  • ※出荷時は定格出力です。
  • ※手動調光器DMDEP2015Aとの組合せでは段調光はできません。
定格出力(ノーマルモード) クラス300
省電力出力(セーブモード) クラス250

※参考イメージ写真です。

多彩な用途に対応する3つの光色

商品や店舗のイメージに合わせて、4000K相当(白色タイプ)、3500K相当(温白色タイプ)、3000K相当(電球色タイプ)、3つの光色が選べます。

4000K相当(白色タイプ)
3500K相当(温白色タイプ)
3000K相当(電球色タイプ)

※参考イメージ写真です。

クラス400〜150専用調光器

DMDEP2015A

オープン価格

LEDユニバーサルダウンライトと調光器の接続可能台数表
適合器具 DMDEP2015A(信号制御)
100V時 200V/242V時
LEDユニバーサルダウンライト クラス400-350 29台 60台
クラス300-250 45台 89台
クラス200-150 66台 100台

COBタイプ (クラス120・100) (レンズ交換可能)

多重影を軽減するシャープな配光

上質な光へのこだわり。多重影ではないシャープな配光を独自レンズで実現。

レンズ交換可能タイプ

シーン・用途に合わせて、レンズユニットを交換。選べる3種類のビーム角。

※レンズユニットは必ず組合せてご使用ください。

ビーム角14°
ビーム角20°
ビーム角31°

※参考イメージ写真です。

マルチシャドウ(多重影)を軽減した自然な配光

ダイヤカットを施した光学レンズCOB※1タイプのLED採用により、多重影を解消した配光と自然で違和感のない影をつくります。

※1 COB:チップオンボード方式。多数のLED素子を直接基板上に実装する構造。

弊社従来品
COBタイプ

※参考イメージ写真です。

SMDタイプ (クラス100・75)

シーンに合わせて配光が変えられるレンズ選択タイプ

4種類の光源色から選べる豊富なバリエーションのユニバーサルダウンライト。首振り角度で光の向きを変えられ、急なレイアウトの変更にも簡単に対応できます。

※SMD:サーフェイスマウントデバイス方式。LEDパッケージで表面実装できる構造。

シーンに合わせて選べる明るさ・光源色

埋込穴寸法もø125 ~ 100で天井面での存在感をおさえ、新設やリニューアルの多彩なニーズに対応します。

※「昼白色タイプ」「白色タイプ」で、水平面照度(初期)を比較した場合、同等の明るさとなる目安の光源を示します。

朗らかな印象の白色タイプ(4000K相当)、自然な印象の温白色タイプ(3500K相当)、落ち着いた温かみのある印象の電球色タイプ(3000K相当・2700K相当)をラインアップ。

  • 4000K相当(白色タイプ)
  • 3500K相当(温白色タイプ)
  • 3000K相当(電球色タイプ)
  • 2700K相当(高演色形電球色タイプ)

※参考イメージ写真です。

選べる配光バリエーション

配光バリエーションは4つの専用レンズユニットから選べます。

  • 1/2ビームの開き14°タイプ
  • 1/2ビームの開き16°タイプ
  • 1/2ビームの開き24°タイプ
  • 1/2ビームの開き30°タイプ

ユニバーサル:ダブルスイング機構

-30°、45°のダブルスイング機構により照射自由度が向上しました。

枠外可動時 0°〜45°

0°〜45°の範囲で可動。枠に光が遮光されることなく、照射物を的確に照らすことが可能です。

枠内可動時 0°〜-30°

0°〜-30°の範囲で可動。灯具が枠内のみで可動し、天井面をすっきりとみせることができます。

位相制御式調光器と組合せて5%~100%調光が可能

位相制御式調光器「DMDEM1003D」との組合せで5%~100%の調光ができます。

LEDスポットライトと調光器の接続可能台数表
適合器具 電源電圧 DMDEM1003D(位相制御式)
LEDスポットライト(SMDタイプ) クラス100 100V 12台
クラス75 100V 12台
