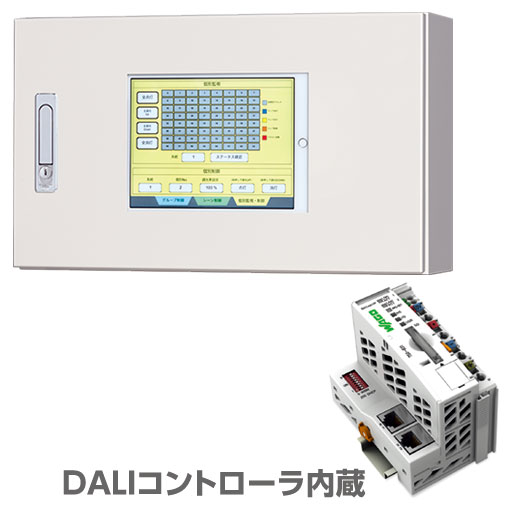

ITACS-DM(アイタックス ディーエム) (中規模施設向け照明制御盤)

操作盤にタブレットを使用、タッチパネルでわかりやすく照明器具1台ごとに制御可能

メインアリーナ+サブアリーナのある中規模施設(照明器具約250台)

  • スポーツ施設照明
  • 工場倉庫照明
  • 学校体育館照明
  • 商業施設照明
  • オフィス照明

特長

タッチパネルで1台ずつ制御

タブレット操作で、お好みのシーン・グループを登録・制御できます。
文字入力が可能なので直感的に照明を操作することもできます。

画⾯イメージ

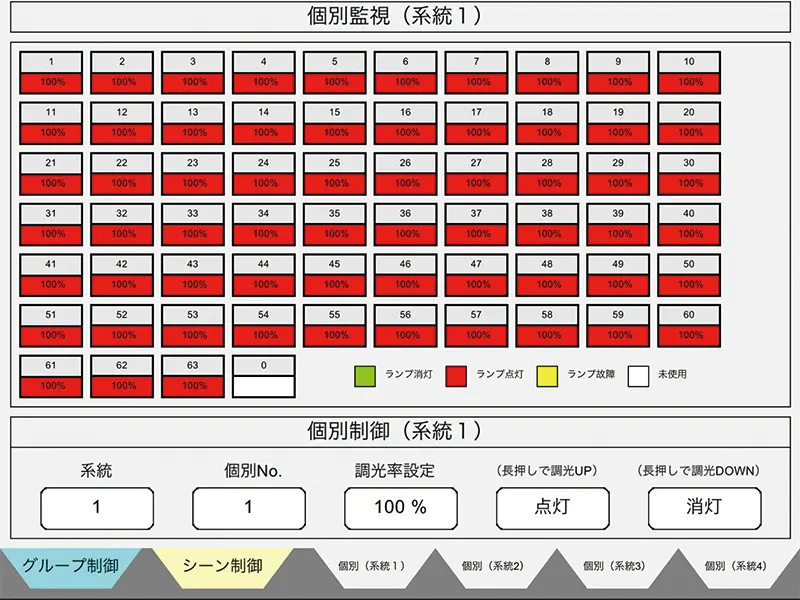

個別制御
シーン制御

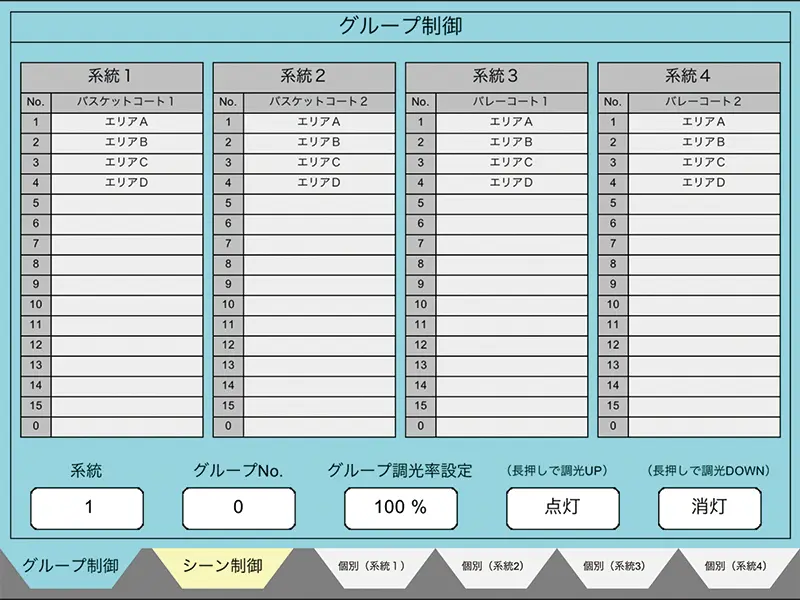

グループ制御

小形・軽量・ローコスト

中規模施設において多数照明器具を制御する場合、スイッチが多くなってしまい操作が分かりにくくなる傾向がありますが、操作部にタブレットを使用することにより点灯パターンを多く設定しても、ボタンスイッチのように、制御盤のスペースを大きく取ることがありません。弊社、従来同等システムと比較し、約50%コストダウンしています。

※スケジュール機能、ブザー、UPS非搭載。DMX等への対応はしておりません。

優れた拡張性

規模に合わせて、252回路まで制御可能。

用途別のシーン設定

照明の目的別に器具の調光率を設定できるので、お好みの明るさに設定できます。

利用状況に合わせたグループ設定

施設の利用状況により、点灯エリアを分けられるので無駄な電力を消費しません。

施設のレイアウト変更にも柔軟に対応

レイアウト変更等が発生した場合でも、配線工事を行うことなく、グループ・シーンを、タブレット操作で、何度でも書き換え可能です。

ラインアップ

タブレット一体形

ITDM000

△オーダー

タブレット分離形

ITDMS000

△オーダー

タブレット分離形も選べます

※△…受注生産品

仕様

電源 AC100V±10%、50/60Hz共用
消費電力 50W
スイッチ数 なし(タブレットで操作)
接続器具台数 63台
グループ数 16グループ
シーン数 1グループに対して16シーン
質量 約15kg(タブレット一体形)
約12kg(タブレット分離形)
  • ※接続台数及び配線長は接続するスイッチ、器具、センサにより異なる場合があります。
  • ※タブレット画面制作、プログラム設定費が別途必要です。

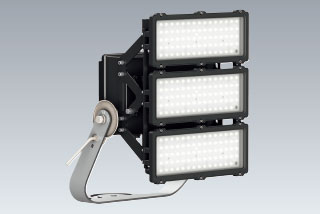

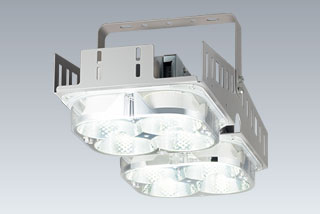

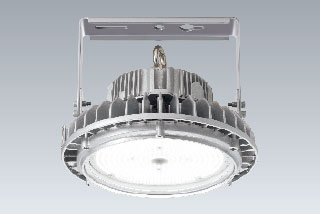

適合器具

将来複数の施設全体のシステム構築を検討されているお客様でも、オープンプロトコルであるDALIシステムであればさまざまな制御機器への対応も可能です。

注)他社製DALI器具との組合せにはマッチング試験が必要です。
