施設報告

紀三井寺公園　野球場の照明設備 - 野球場納入施設例 -

国内営業事業部　西日本営業部　近畿技術設計センター
国内営業事業部　西日本営業部　大阪営業所　広域営業課

キーワード

紀三井寺公園，高校野球，増反射膜付投光器，光害対策

3．照明設備　(続き)

以下に，表1に照明設備一覧表，表2に点灯パターン一覧表，図5に全点灯時の照度分布図を示す。

表1　照明設備一覧表

灯具・ランプ
増反射膜付投光器 保安灯 合計
H5303S(D)X JDF1002DX
MT1500B/BH-M-UVC NHT940LS JD220V1000W
照明塔 No.1 27 18 3 48
No.2 27 18 3 48
No.3 27 18 3 48
No.4 27 18 3 48
No.5 27 18 3 48
No.6 27 18 3 48
合計 162 108 18 288
表2　点灯パターン一覧表
  水平面照度 備考
平均値(ℓx) 均斉度
内野 外野 内野 外野
点灯パターン ① 全点灯 1500以上 800以上 0.75以上 0.65以上 硬式・公式競技
② 1/2点灯 750以上 400以上 0.65以上 0.50以上 硬式・一般競技
軟式・公式競技
③ 1/3点灯 500以上 300以上 0.50以上 0.40以上 軟式・一般競技
④ 芝メンテ用 100程度 -
⑤ 保安照明 5以上 -

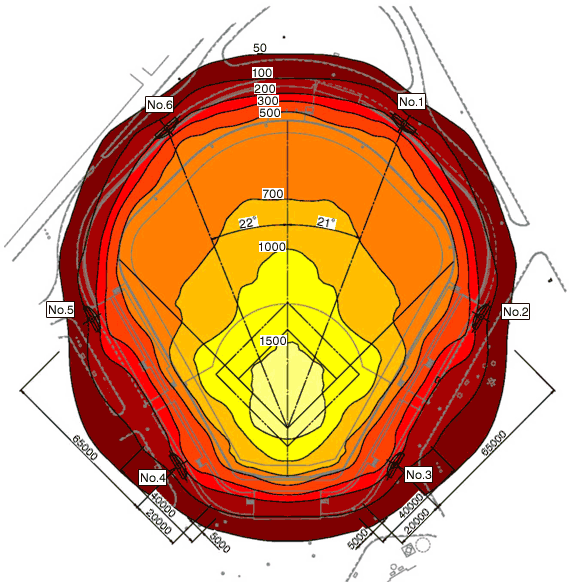

図5　照度分布図(全点灯時)

注記) 曲線上の数値は，維持水平面照度を示す。(単位：ℓx)
保守率は，次の通りとする。
メタルハライドランプ：0.69，高圧ナトリウムランプ：0.83

4．おわりに

近年，屋外施設周辺の住宅の光害に対する関心が強くなってきており，多くの施設で光害対策が求められてきている。今後も全国高校野球選手権和歌山県大会だけでなく，多くの県民の方に利用されることを期待したい。

最後に，本照明設備の完成にあたり，ご指導，ご協力頂きました地元自治会を始め，関係各位に深く御礼申し上げる。

この記事は弊社発行「IWASAKI技報」第15号掲載記事に基づいて作成しました。
(2006年9月29日入稿)
