3．照明設備(つづき)

3.2 照明設備の概要

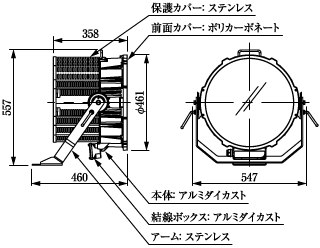

照明器具は，従来のメタルハライドランプを中心とした照明から高演色形LED投光器「LEDioc FLOOD DUELL」へ全面LED照明化を行うことで，既設照明設備と比較し約50％の大幅な消費電力削減を実現している。また，テレビジョン撮影に対応し，選手のヘルメットなどの色をより忠実に再現するために，平均演色評価数Ra80のタイプを採用している。色温度も5000Kにすることで，薄暮から夜間にかけて自然光から人工光への移行で急激な変化が生じないようにしている(図7，図8)。

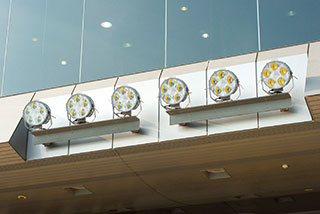

照明器具の外観は，昼間の景観も配慮し，建築と調和するように塗装色をミディアムグレイにしている(図9)。

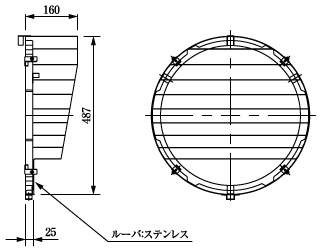

高出力形のLED投光器に，漏れ光対策として前面に遮光ルーバを取り付けることで，選手および観客へのまぶしさを抑制するとともに，競技場外部への漏れ光も抑制することで周辺環境にも配慮している(図10)。

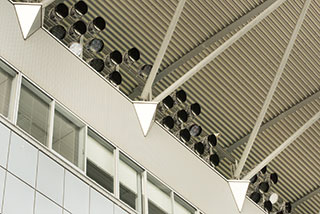

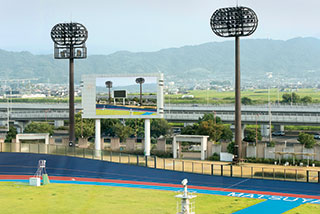

本競技場は，既設照明器具と同様にメインスタンド，東サイドスタンド，西サイドスタンド，4基の鉄塔(最下段高27m，67灯用×2基，47灯用×2基)に設置する必要があり，取付形状および照明器具の大きさに制限があった。しかし，今回使用したLED投光器は，取付形状と前面径(ø461)が既設HID器具と同じでコンパクトな構造であるため，器具配置を考慮することなく容易に交換できた。くわえて，定格寿命が40000時間と長寿命であり，定期的なランプ交換の必要もないため，大幅な維持管理費の削減が可能である(図11)。

本件で選定した照明器具の仕様を表2に，照明設備一覧を表3に示す。なお，照明器具はすべて高演色形を採用している。

3.3 照明制御システム

照明制御は，ITACSコントロールシステムを使用しており，大型映像操作室内にある主制御盤によって，点灯パターンや点灯区域などをグラフィックパネルで容易に確認して照明制御を行うことができる。また，中央監視室内には副制御盤が設置されており，状況に応じて制御が可能となっている(図12)。

4．おわりに

本競技場は，既設の設備に対して，よりいっそう見え方と省エネにこだわった施設であり，積極的にLED照明器具が採用されている。また，設計期間中に各メーカーから照明器具を集めて，照明実験を行っていただくことで，発注時に最新の照明器具をご提供することが可能となった。

納入後も，現地にて選手および審判団などの各立場から視環境を入念に確認していただき，完成度の高い照明環境にできたことは，今後の競技場ナイター施設の参考になると考えられる。

最後に，松山中央公園多目的競技場の照明設備の完成にあたり，ご指導，ご協力をいただいたすべての皆さまに心よりお礼申し上げる。
