施設報告

九州大学 伊都キャンパス 環境整備 - 納入施設例 -

営業技術部 福岡技術課
国内事業本部 国内営業部 福岡営業所 第二営業課

キーワード

九州大学，伊都キャンパス，グラウンド照明，道路照明，LED投光器

「レディオック フラッド デュエル」のご案内

スポーツ照明に最適な光を考え、照明効率を上げながら均斉のよい照明空間を実現するLED投光器「レディオック フラッド デュエル」の詳細は以下よりご覧いただけます。

  • LEDioc FLOOD DUELL(レディオック フラッド デュエル)

「レディオック エリア アリビオ」のご案内

周辺への漏れ光を考慮した配光で歩道、広場、駐車場など幅広く利用できるLED街路灯「レディオック エリア アリビオ」の詳細は以下よりご覧いただけます。

  • LEDioc AREA ALIVIO(レディオック エリア アリビオ)

「レディオック シーリングⅡ」のご案内

防雨性能の高さなどから軒下や渡り廊下などでも活躍するLEDシーリングライト「レディオック シーリングⅡ」の詳細は以下よりご覧いただけます。

  • LEDioc CEILING Ⅱ(レディオック シーリングⅡ)

3．照明設備

3.1 設備概要

本施設に使用した照明器具は，野球場では灯高24m，15灯用のコンクリート2本柱を6基制で配置し，LEDioc FLOOD DUELL 830Wを90台設置した。そのうち23台に遮光ルーバを取り付け，光害対策を行っている。

また，園路照明は千鳥配列で配置し，深夜点灯時では50％調光できる特注仕様のLEDioc AREA ALIVIO 44.2Wを88台設置した。

照明器具の設置状況を図4に示す。

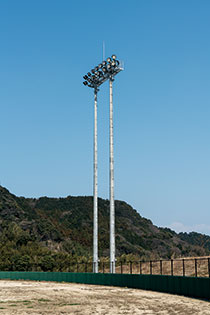

  • (a)グラウンド照明

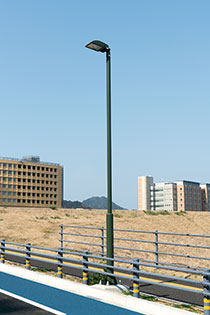

  • (b)園路照明

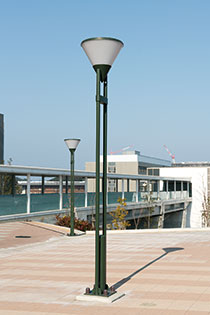

  • (c)構内照明

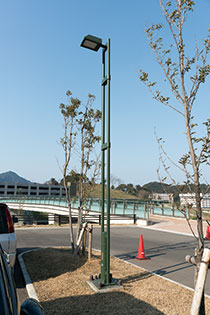

  • (d)駐車場照明

図4 照明器具の設置状況

3.2 設備数量

本施設に設置した照明器具と設置数量を表2に示す。

表2 照明設備一覧
場所 器具名称 数量(台)
野球場 LEDioc FLOOD DUELL 830W，広角タイプ 58
LEDioc FLOOD DUELL 830W，超広角タイプ 9
LEDioc FLOOD DUELL 830W，超広角タイプ (遮光ルーバ付) 23
園路 LEDioc AREA ALIVIO(特注仕様) 88
構内 九州大学オリジナル照明器具(キャンパスモールタイプ・歩道用) 31
駐車場 九州大学オリジナル照明器具(駐車場用) 11
研究棟内 LEDioc CEILING Ⅱ 16
LEDioc LEDダウンライト クラス60 6

3.3 点灯状況

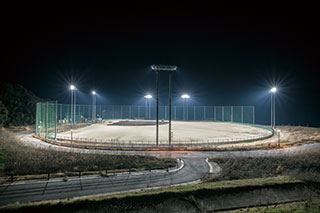

図5 野球場

施設内各所の点灯状況を図5～図11に示す。

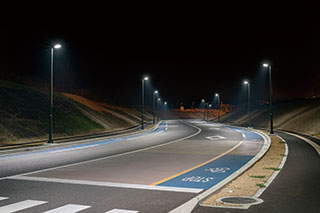

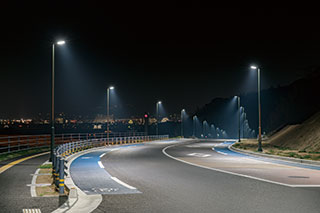

図6 園路1

図7 園路2

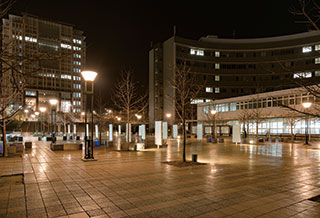

図8 構内1

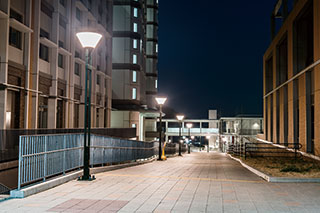

図9 構内2

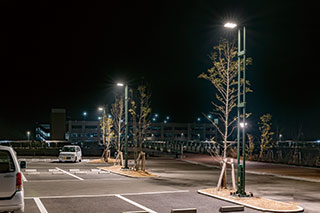

図10 駐車場

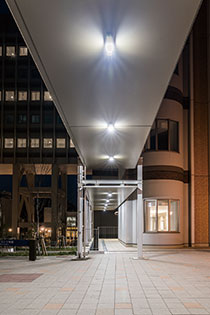

図11 渡り廊下

4．おわりに

今回の実績が活かされ，夜間も快適に競技に打ち込めるスポーツ施設が普及していき，さらに園路照明がキャンパス内の交通安全に寄与できることを願う。

最後に，事業の施主である国立大学法人九州大学施設部様をはじめ，ご尽力を賜った関係各位に心より御礼を申し上げる。

この記事は弊社発行「IWASAKI技報」第37号掲載記事に基づいて作成しました。
(2017年11月16日入稿)
