LEDioc LEDライトバルブK
、△
- …グリーン購入法適合品
- △…受注生産品
ラインアップ
28W(水銀ランプ100W相当※ / E26口金形)
※「昼白色」で、水平面照度(初期)を比較した場合、同等の明るさとなる目安の光源を示します。
- ユニバーサル点灯
- 屋外・屋内用
- 電源ユニット内蔵形
- ※防振パッキン同梱。
| 電力会社申請入力容量 | 28VA(100V) 28VA(200V) 29VA(242V) |
|---|
53W(水銀ランプ200W相当※ / E39口金形)
※「昼白色」で、水平面照度(初期)を比較した場合、同等の明るさとなる目安の光源を示します。
- 垂直点灯
- 屋外・屋内用
- 電源ユニット内蔵形
- ※落下防止ワイヤ・防振パッキン装着済。
| 電力会社申請入力容量 | 53VA(100V) 56VA(200V) 61VA(242V) |
|---|
- 垂直点灯
- 屋外・屋内用
- 電源ユニット内蔵形
- ※落下防止ワイヤ・防振パッキン装着済。
| 電力会社申請入力容量 | 53VA(100V) 56VA(200V) 61VA(242V) |
|---|
67W(水銀ランプ250W相当※ / E39口金形)
※「昼白色」で、水平面照度(初期)を比較した場合、同等の明るさとなる目安の光源を示します。
- 垂直点灯
- 屋外・屋内用
- 電源ユニット内蔵形
- ※落下防止ワイヤ・防振パッキン装着済。
| 電力会社申請入力容量 | 67VA(100V) 68VA(200V) 73VA(242V) |
|---|
- 垂直点灯
- 屋外・屋内用
- 電源ユニット内蔵形
- ※落下防止ワイヤ・防振パッキン装着済。
| 電力会社申請入力容量 | 67VA(100V) 68VA(200V) 73VA(242V) |
|---|
69W(水銀ランプ300W相当※ / E39口金形)
※「昼白色」で、水平面照度(初期)を比較した場合、同等の明るさとなる目安の光源を示します。
- 垂直点灯
- 屋外・屋内用
- 電源ユニット内蔵形
- ※落下防止ワイヤ・防振パッキン装着済。
| 電力会社申請入力容量 | 70VA(100V) 70VA(200V) 73VA(242V) |
|---|
水平面照度分布図
28W
昼白色
電球色
ナトリウム色
- ※LEDライトバルブK 28Wを照明器具HG3011Cにセットした場合。
- ※曲線上の数値は維持水平面照度(高さ4.8m、保守率 0.68)。単位：ℓx
53W
昼白色
電球色
ナトリウム色
- ※LEDライトバルブK 53Wを照明器具HG5011Cにセットした場合。
- ※曲線上の数値は維持水平面照度(高さ4.8m、保守率 0.68)。単位：ℓx
- ※エリアライト専用ランプの配光は、適合エリアライトとの組合せになりますので別途お問合せください。
67W
昼白色
電球色
ナトリウム色
- ※LEDライトバルブK 67Wを照明器具HG5011Cにセットした場合。
- ※曲線上の数値は維持水平面照度(高さ4.8m、保守率 0.68)。単位：ℓx
- ※エリアライト専用ランプの配光は、適合エリアライトとの組合せになりますので別途お問合せください。
69W
昼白色
電球色
ナトリウム色
- ※LEDライトバルブK 69Wを照明器具HG5011Cにセットした場合。
- ※曲線上の数値は維持水平面照度(高さ4.8m、保守率 0.68)。単位：ℓx
仕様
28W (E26口金形)
| 28W | |||
|---|---|---|---|
| 光色 | 昼白色 | 電球色 | ナトリウム色 |
| 点灯方向 | ユニバーサル点灯 | ||
| 相関色温度 | 5000K | 2700K | 2100K |
| 全光束(ℓm) | 4000 | 3000 | 3600 |
| 消費電力(W) | 28.0 | ||
| 固有エネルギー消費効率(ℓm/W) | 142.8 | 107.1 | 128.5 |
| 定格寿命 | 40000時間(光束維持率80％) | ||
| 平均演色評価数 | Ra70 | Ra80 | Ra70 |
| 質量(g) | 470 | ||
- ※下面開放器具と組合せて使用する場合は、必ず落下防止ワイヤ(LEDライトバルブ用・別売)を取付けてください。
- ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規格による)
- ※ランプは組合せる器具の使用温度範囲内でご使用ください。
53W (E39口金形)
| 53W | ||||
|---|---|---|---|---|
| 光色 | 昼白色 | 電球色 | ナトリウム色 | |
| 点灯方向 | 垂直点灯(水平取付不可) | |||
| 相関色温度 | 5000K | 2700K | 2100K | |
| 全光束(ℓm) | 8000 | 6400 | 6800 | |
| 消費電力(W) | 100V時 | 53.0 | ||
| 200V時 | 52.0 | |||
| 242V時 | 52.0 | |||
| 固有エネルギー消費効率(ℓm/W) | 100V時 | 150.9 | 120.7 | 128.3 |
| 200V時 | 153.8 | 123.0 | 130.7 | |
| 242V時 | 153.8 | 123.0 | 130.7 | |
| 定格寿命 | 40000時間(光束維持率80％) | |||
| 平均演色評価数 | Ra70 | Ra80 | Ra70 | |
| 質量(g) | 980 / 1010(エリアライト専用) | |||
- ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規格による)
- ※ランプは組合せる器具の使用温度範囲内でご使用ください。
67W (E39口金形)
| 67W | ||||
|---|---|---|---|---|
| 光色 | 昼白色 | 電球色 | ナトリウム色 | |
| 点灯方向 | 垂直点灯(水平取付不可) | |||
| 相関色温度 | 5000K | 2700K | 2100K | |
| 全光束(ℓm) | 10000 | 8000 | 8500 | |
| 消費電力(W) | 100V時 | 67.0 | ||
| 200V時 | 65.0 | |||
| 242V時 | 65.0 | |||
| 固有エネルギー消費効率(ℓm/W) | 100V時 | 149.2 | 119.4 | 126.8 |
| 200V時 | 153.8 | 123.0 | 130.7 | |
| 242V時 | 153.8 | 123.0 | 130.7 | |
| 定格寿命 | 40000時間(光束維持率80％) | |||
| 平均演色評価数 | Ra70 | Ra80 | Ra70 | |
| 質量(g) | 980 / 1010(エリアライト専用) | |||
- ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規格による)
- ※ランプは組合せる器具の使用温度範囲内でご使用ください。
69W (E39口金形)
| 69W | ||||
|---|---|---|---|---|
| 光色 | 昼白色 | 電球色 | ナトリウム色 | |
| 点灯方向 | 垂直点灯(水平取付不可) | |||
| 相関色温度 | 5000K | 2700K | 2100K | |
| 全光束(ℓm) | 12700 | 10150 | 10800 | |
| 消費電力(W) | 100V時 | 69.0 | ||
| 200V時 | 67.0 | |||
| 242V時 | 67.0 | |||
| 固有エネルギー消費効率(ℓm/W) | 100V時 | 184.0 | 147.1 | 156.5 |
| 200V時 | 189.5 | 151.4 | 161.1 | |
| 242V時 | 189.5 | 151.4 | 161.1 | |
| 定格寿命 | 40000時間(光束維持率80％) | |||
| 平均演色評価数 | Ra70 | Ra80 | Ra70 | |
| 質量(g) | 980 | |||
- ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規格による)
- ※ランプは組合せる器具の使用温度範囲内でご使用ください。
| 定格入力電圧 | 100～242V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | PBT-GF30％ |
| グローブ | ポリカーボネート |
| 耐雷サージ | 12kV(コモンモード)※1 |
|---|---|
| 仕上色 | 白色塗装 |
| 使用温度範囲 | -20℃～+35℃ |
- ※1：ランプきょう体をアースとした場合
寸法図

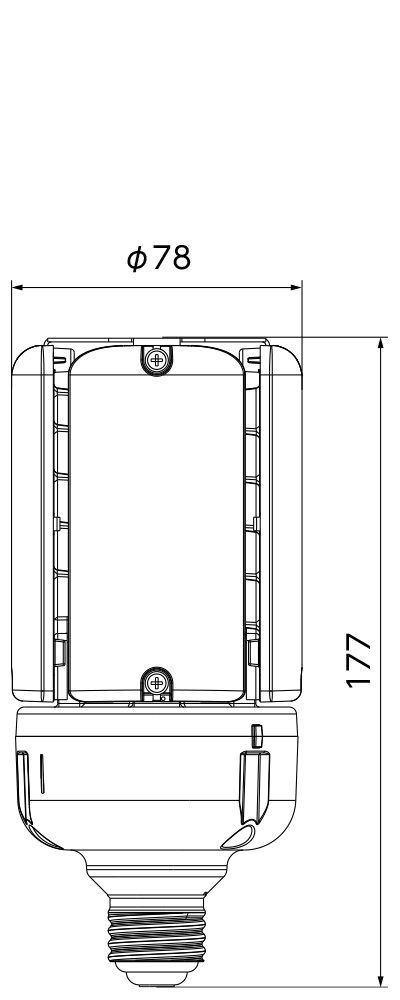

28W

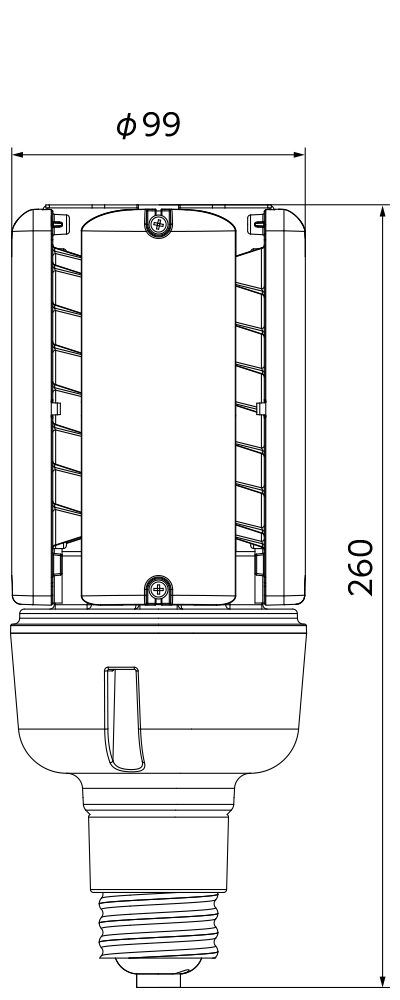

53W・67W・69W

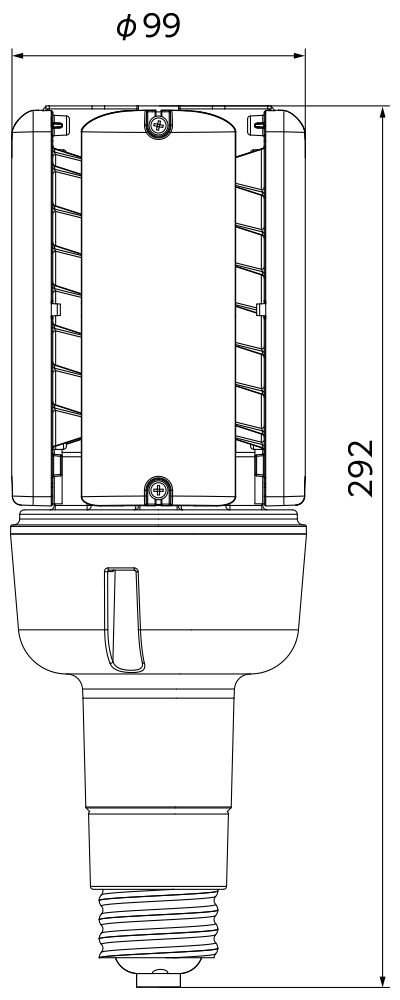

53W・67W (エリアライト専用)
落下防止ワイヤ
下面開放形器具にLEDライトバルブK 28Wを使用する場合には、必ず落下防止ワイヤを取付けてください。器具の形状に合わせて、タイプや長さを選択してください。
- ※オールSUS製(ワイヤはナイロンコーティング仕様)
- ※写真はフックタイプ
端子タイプ (片側ループ)
LDRW-300/TM4 (全長：300mm)
￥800
LDRW-400/TM4 (全長：400mm)
￥850
LDRW-500/TM4 (全長：500mm)
￥900
LDRW-600/TM4 (全長：600mm)
￥950
※端子は、M4ボルトに対応
フックタイプ (両側ループ＋フック)
LDRW-300/PF4 (全長：300mm)
￥900
LDRW-400/PF4 (全長：400mm)
￥950
LDRW-500/PF4 (全長：500mm)
￥1,000
LDRW-600/PF4 (全長：600mm)
￥1,050
LEDライトバルブK用パッキン
E39口金形(53W・67W用)防水パッキン
￥2,000
※開放形街路灯(ガードフレームタイプ)との組合せ時は、必ず専用防水パッキンをご使用ください。
適合器具
※表示価格は全て税抜き価格です。
