LEDioc LEDライトバルブG

△とは
  • △…受注生産品

ラインアップ

8W (水銀ランプ40W相当※ / E26口金形)

※「昼白色」で、水平面照度(初期)を比較した場合、同等の明るさとなる目安の光源を示します。

  • ユニバーサル点灯
  • 屋外・屋内用
  • 電源ユニット別置形

LDS8N-G/GA 昼白色
(旧形式：LDS8N-G/G)

LDS8L-G/GA 電球色
(旧形式：LDS8L-G/G)

￥11,500 (電源ユニット別)

電力会社申請入力容量 10VA(100V)
11VA(200V)
12VA(240V)

15W (水銀ランプ80W相当※ / E26口金形)

※「昼白色」で、水平面照度(初期)を比較した場合、同等の明るさとなる目安の光源を示します。

  • ユニバーサル点灯
  • 屋外・屋内用
  • 電源ユニット別置形

LDS15N-G/GA 昼白色
(旧形式：LDS15N-G/G)

LDS15L-G/GA 電球色
(旧形式：LDS15L-G/G)

￥16,700 (電源ユニット別)

LDS15L-G/G721A ナトリウム色
(旧形式：LDS15L-G/G721)

△￥16,700 (電源ユニット別)

電力会社申請入力容量 18VA(100V)
19VA(200V)
19VA(240V)

水平面照度分布図

8W (E26口金形)

昼白色

電球色

15W (E26口金形)

昼白色

電球色

ナトリウム色

  • ※LEDライトバルブGを照明器具H743にセットした場合。
  • ※曲線上の数値は維持水平面照度(保守率 0.76)。単位：ℓx

※LEDライトバルブGは直流点灯です。必ず専用電源ユニットと組合せてご使用ください。(商用電源や安定器の二次側に直接接続しないでください)

電源ユニット

WLE62V350M1/24-1 (8W・15W適合)

￥14,700

LEDioc LEDライトバルブG 仕様

ランプ 仕様

  8W 15W
光色 昼白色 電球色 昼白色 電球色 ナトリウム色
点灯方向 ユニバーサル点灯
形式 LDS8N-G/GA LDS8L-G/GA LDS15N-G/GA LDS15L-G/GA LDS15L-G/G721A
相関色温度 5000K 2700K 5000K 2700K 2100K
全光束(ℓm) 1400 1100 2900 2200 2500
消費電力(W) 100V時 9.6 17.7
200V時 10.0 17.8
240V時 10.4 18.1
固有エネルギー消費効率(ℓm/W) 100V時 145.8 114.5 163.8 124.2 141.2
200V時 140.0 110.0 162.9 123.5 140.4
240V時 134.6 105.7 160.2 121.5 138.1
定格寿命 40000時間(光束維持率80％)
平均演色評価数 Ra70 Ra82 Ra70 Ra82 Ra70
質量(g) 105 185
  • ※上記特性は周囲温度25℃時の値です(JISに基づく社内規格による)。
  • ※ランプは組合せる器具の使用温度範囲内でご使用ください。

共通仕様

本体 硬質ガラス
口金 E26
使用温度範囲 -25℃〜+40℃※1
  • ※1 適合器具へ取付時の周辺温度。

電源ユニット 仕様

適合ライトバルブG 8W 15W
形式 WLE62V350M1/24-1
消費電力(W) 100V時 9.6 17.7
200V時 10.0 17.8
240V時 10.4 18.1
入力電流(A) 100V時 0.097 0.177
200V時 0.054 0.091
240V時 0.048 0.078
二次無負荷電圧(V) 約72
  • ※上記特性は周囲温度25℃時の値です(JISに基づく社内規格による)。
  • ※屋外露出で使用可(口出線を下向きに取付けてください)

共通仕様

定格入力電圧 100/200〜240V対応
定格周波数 50/60Hz共用
本体 アルミ
二次側配線長 15m以下
口出線 入力側170mm、出力側180mm
適合ポール 収納可能ポール内径ø105.3(4B)以上
耐雷サージ 15kV(コモンモード)
使用温度範囲 -25℃〜+40℃
質量 430g
  • ※LEDライトバルブGには極性があります。施工時は口金の先端部分を電源ユニットのプラス側に接続してください。逆接しても壊れませんが点灯しません。

寸法図

8W

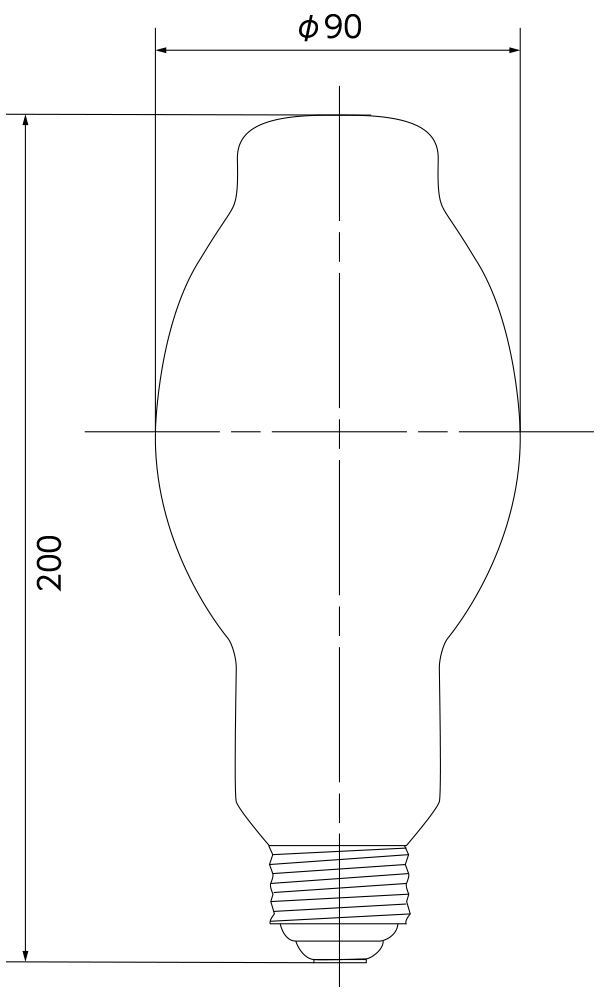

15W

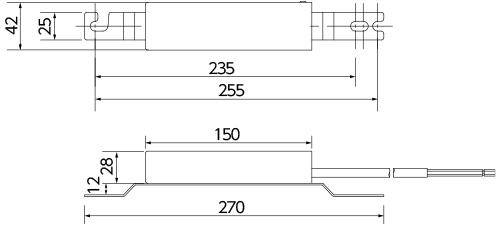

電源ユニット

適合器具

※表示価格は全て税抜き価格です。
