LEDioc LEDアイランプSP
ラインアップ
高天井用
- 水銀ランプ300W相当…60W(昼白色)
- 水銀ランプ400W相当…89W(昼白色)・85W(昼白色)
- メタルハライドランプ400W相当…111W(昼白色)・103W(昼白色)
- 水銀ランプ700W相当…128W(昼白色)
水銀ランプ300W相当(昼白色)
電子式電源ユニット
60W(高天井用ホルダ専用)
昼白色(水銀ランプ300W相当)
LDRS60N-H-E39/HB クラス1000
(旧形式：LDRS71N-H-E39/HB/H250)
￥31,800 (電源ユニット別)
- 高天井用
- 下向き点灯
- 屋内専用
- ※高天井用セード・ホルダ対応フック付落下防止ワイヤ装着済。
- ※防振パッキン装着済。
※△…受注生産品
電源ユニット

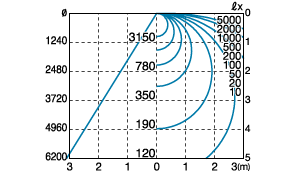

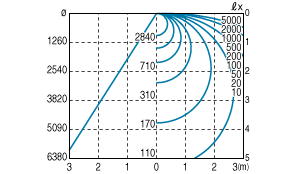

1/2照度角・直射水平面照度分布図
60W(高天井用ホルダ専用)
昼白色
1/2照度角 31°
保守率 1.0
昼白色 高演色形
1/2照度角 31°
保守率 1.0
電球色
1/2照度角 31°
保守率 1.0
アイランプSP 60W 仕様
| 60W | ||||
|---|---|---|---|---|
| 電源ユニット | 電子式 | |||
| 光色 | 昼白色 | 昼白色 高演色形 | 電球色 | |
| 全光束(ℓm) | 11500 | 10350 | 9600 | |
| 消費電力(W) | 100V時 | 67.4 | ||
| 200V時 | 66.1 | |||
| 242V時 | 66.4 | |||
| 1/2ビームの開き(°) | 110 | |||
| 平均演色評価数 | Ra70 | Ra83 | Ra83 | |
- ※LEDアイランプSPは直流点灯です。必ず専用電源ユニットと組合せてご使用ください。
(商用電源や安定器の二次側に直接接続しないでください。) - ※屋内専用(高天井用)ランプは、必ず下向き点灯でご使用ください。
水銀ランプ400W相当(昼白色)
電子式電源ユニット
89W (高天井用ホルダ専用)
- ※高天井用セード・ホルダ対応フック付落下防止ワイヤ装着済。
- ※防振パッキン装着済。
※△…受注生産品
電源ユニット
※△…受注生産品
※手動調光器、信号制御式調光器は調光形電源ユニットとの組合せで調光が可能です。
銅鉄式電源ユニット
85W(高天井用ホルダ専用)
昼白色(水銀ランプ400W相当)
LDRS-H400/2A-1
50Hz クラス1500
(旧形式：LDRS-H400/2A)
LDRS-H400/2B-1
60Hz クラス1500
(旧形式：LDRS-H400/2B)
￥51,000 (ランプ・電源ユニット込)
- 高天井用
- 下向き点灯
- 屋内専用
- ※ランプと電源ユニットのセット販売です。
- ※高天井用セード・ホルダ対応フック付落下防止ワイヤ装着済。
- ※防振パッキン装着済。

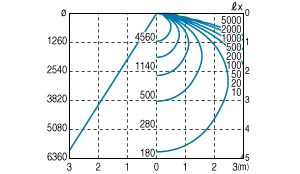

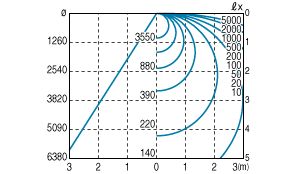

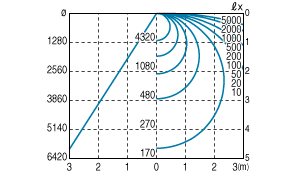

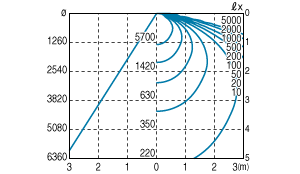

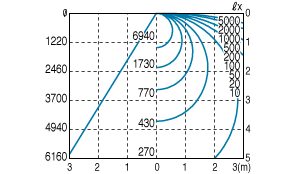

1/2照度角・直射水平面照度分布図
89W (高天井用ホルダ専用)
昼白色
1/2照度角 32°
保守率 1.0
昼白色 高演色形
1/2照度角 32°
保守率 1.0
電球色
1/2照度角 32°
保守率 1.0
85W(高天井用ホルダ専用)
昼白色
1/2照度角 31°
保守率 1.0
アイランプSP 89W・85W 仕様
| 89W | 85W | ||||
|---|---|---|---|---|---|
| 電源ユニット | 電子式 | 銅鉄式 | |||
| 光色 | 昼白色 | 昼白色 高演色形 | 電球色 | 昼白色 | |
| 全光束(ℓm) | 18000 | 16200 | 14400 | 16600 | |
| 消費電力(W) | 100V時 | 99.7 (102) | - | ||
| 200V時 | 96.7 (98.2) | 94.0 | |||
| 242V時 | 96.4 (97.8) | - | |||
| 1/2ビームの開き(°) | 110 | 110 | |||
| 平均演色評価数 | Ra70 | Ra83 | Ra83 | Ra70 | |
- ※LEDアイランプSPは直流点灯です。必ず専用電源ユニットと組合せてご使用ください。
(商用電源や安定器の二次側に直接接続しないでください。) - ※屋内専用(高天井用)ランプは、必ず下向き点灯でご使用ください。
- ※( )内の数値は、調光電源ユニットの値を示します。
メタルハライドランプ400W相当(昼白色)
電子式電源ユニット
111W (高天井用ホルダ専用)
昼白色(メタルハライドランプ400W相当)
LDRS111N-H-E39/HB クラス2000
(旧形式：LDRS125N-H-E39/HB)
￥64,700 (電源ユニット別)
- 高天井用
- 下向き点灯
- 屋内専用
- ※高天井用セード・ホルダ対応フック付落下防止ワイヤ装着済。
- ※防振パッキン装着済。
※△…受注生産品
電源ユニット
※△…受注生産品
※手動調光器、信号制御式調光器は調光形電源ユニットとの組合せで調光が可能です。
銅鉄式電源ユニット
103W(高天井用ホルダ専用)
昼白色(メタルハライドランプ400W相当)
LDRS-M400/2A-1
50Hz クラス2000
(旧形式：LDRS-M400/2A)
LDRS-M400/2B-1
60Hz クラス2000
(旧形式：LDRS-M400/2B)
￥57,000 (ランプ・電源ユニット込)
- 高天井用
- 下向き点灯
- 屋内専用
- ※ランプと電源ユニットのセット販売です。
- ※高天井用セード・ホルダ対応フック付落下防止ワイヤ装着済。
- ※防振パッキン装着済。

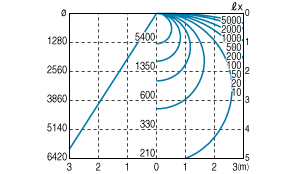

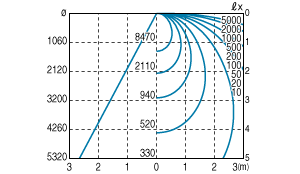

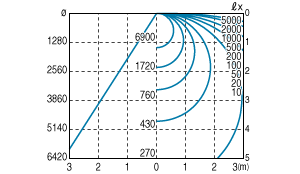

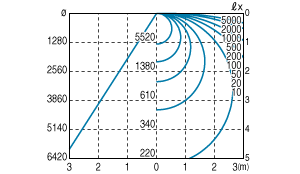

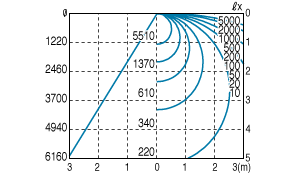

1/2照度角・直射水平面照度分布図
111W (高天井用ホルダ専用)
昼白色
1/2照度角 31°
保守率 1.0
昼白色 高演色形
1/2照度角 31°
保守率 1.0
電球色
1/2照度角 31°
保守率 1.0
103W(高天井用ホルダ専用)
昼白色
1/2照度角 31°
保守率 1.0
アイランプSP 111W・103W 仕様
| 111W | 103W | ||||
|---|---|---|---|---|---|
| 電源ユニット | 電子式 | 銅鉄式 | |||
| 光色 | 昼白色 | 昼白色 高演色形 | 電球色 | 昼白色 | |
| 全光束(ℓm) | 22000 | 19800 | 17600 | 20400 | |
| 消費電力(W) | 100V時 | 123.0 (127.0) | - | ||
| 200V時 | 119.0 (122.0) | 116.0 | |||
| 242V時 | 119.0 (121.0) | - | |||
| 1/2ビームの開き(°) | 110 | 110 | |||
| 平均演色評価数 | Ra70 | Ra83 | Ra83 | Ra70 | |
- ※LEDアイランプSPは直流点灯です。必ず専用電源ユニットと組合せてご使用ください。
(商用電源や安定器の二次側に直接接続しないでください。) - ※屋内専用(高天井用)ランプは、必ず下向き点灯でご使用ください。
- ※( )内の数値は、調光電源ユニットの値を示します。
水銀ランプ700W相当(昼白色)
電子式電源ユニット
128W(高天井用ホルダ専用)
- ※高天井用セード・ホルダ対応フック付落下防止ワイヤ装着済。
- ※防振パッキン装着済。
※△…受注生産品
電源ユニット
※△…受注生産品
※手動調光器、信号制御式調光器は調光形電源ユニットとの組合せで調光が可能です。

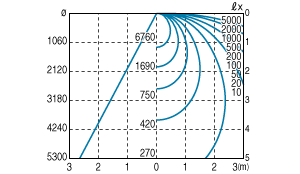

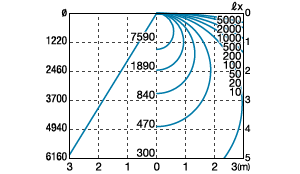

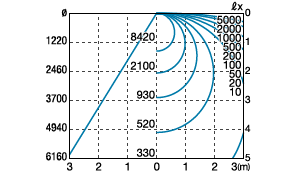

1/2照度角・直射水平面照度分布図
128W(高天井用ホルダ専用)
昼白色
1/2照度角 31°
保守率 1.0
昼白色 高演色形
1/2照度角 31°
保守率 1.0
電球色
1/2照度角 31°
保守率 1.0
アイランプSP 128W 仕様
| 128W | ||||
|---|---|---|---|---|
| 電源ユニット | 電子式 | |||
| 光色 | 昼白色 | 昼白色 高演色形 |
電球色 | |
| 全光束(ℓm) | 25500 | 23000 | 20500 | |
| 消費電力(W) | 100V時 | 148.4 (144.8) | ||
| 200V時 | 141.2 (138.9) | |||
| 242V時 | 140.4 (138.2) | |||
| 1/2ビームの開き(°) | 110 | |||
| 平均演色評価数 | Ra70 | Ra83 | Ra83 | |
- ※LEDアイランプSPは直流点灯です。必ず専用電源ユニットと組合せてご使用ください。
(商用電源や安定器の二次側に直接接続しないでください。) - ※屋内専用(高天井用)ランプは、必ず下向き点灯でご使用ください。
- ※( )内の数値は、調光電源ユニットの値を示します。

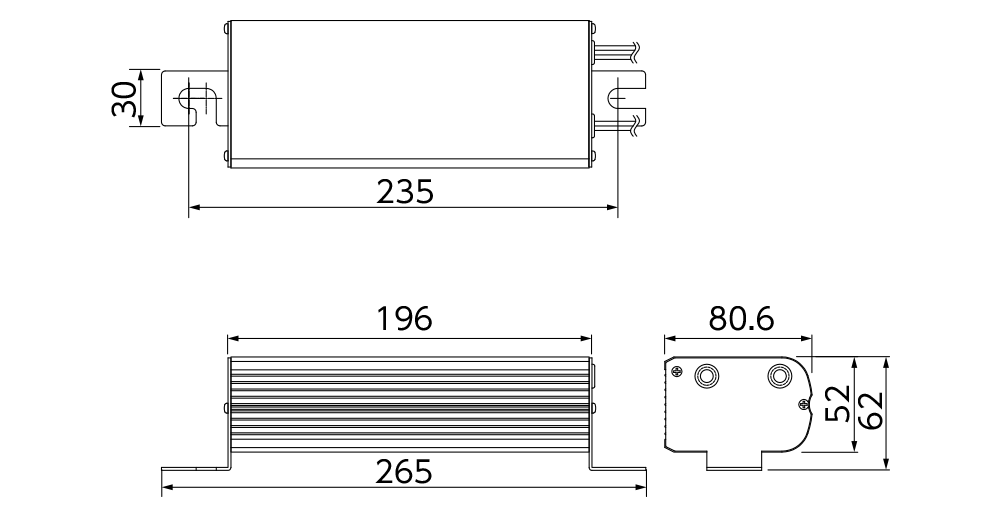

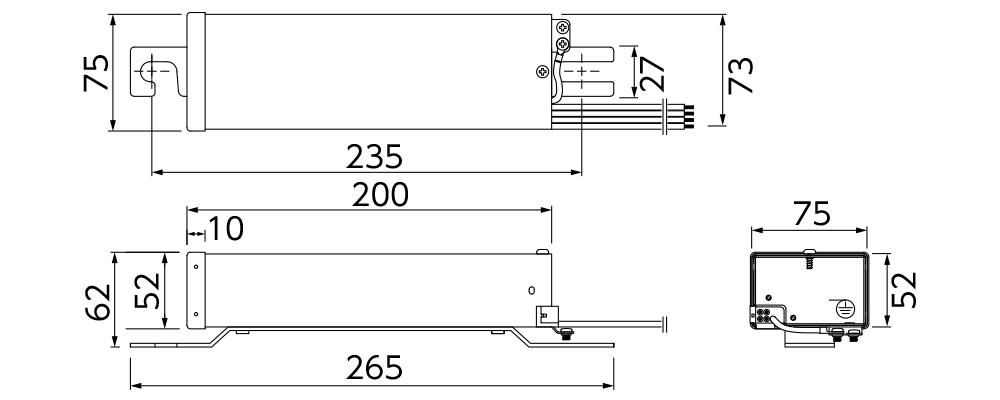

寸法図
ランプ
60W
89W・111W・128W・85W・103W

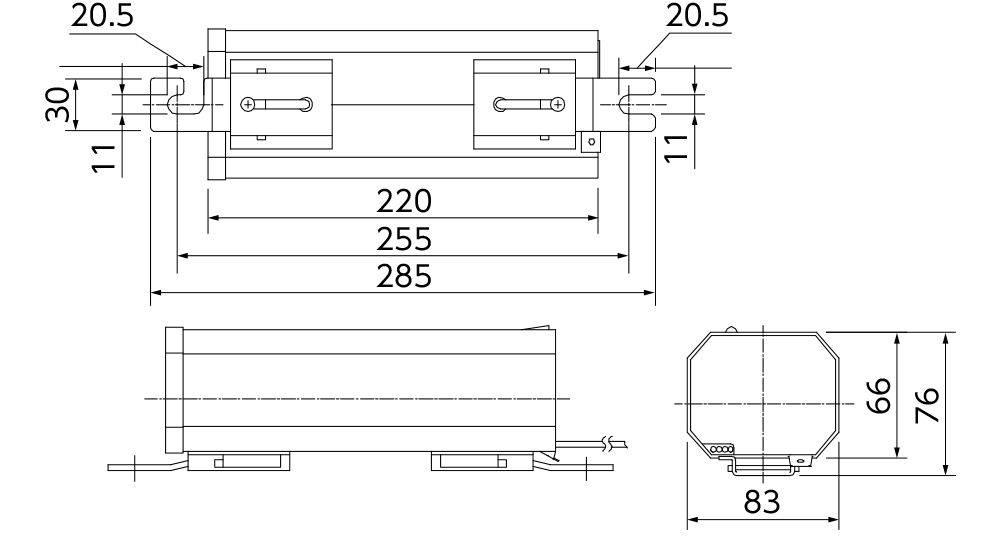

電源ユニット
60W用
89W・111W用
89W・111W・128W調光用
128W用
85W・103W用
サインボード用
- 反射形水銀ランプ300W相当…77W(昼白色)
- 反射形水銀ランプ400W相当…104W(昼白色)
反射形水銀ランプ300W相当(昼白色)
電子式電源ユニット
77W (投光用ランプホルダ専用) HSタイプ
昼白色(反射形水銀ランプ300W相当)
LDRS77N-H-E39/HS/H300A
(旧形式：LDRS77N-H-E39/HS/H300)
￥41,000 (電源ユニット別)
- サインボード用
- ユニバーサル点灯
- 屋内・屋外用
電球色(高演色形高圧ナトリウムランプ250W相当)
LDRS77L-H-E39/HS/H300A
(旧形式：LDRS77L-H-E39/HS/H300)
△￥41,000 (電源ユニット別)
- サインボード用
- ユニバーサル点灯
- 屋内・屋外用
- ※フック付落下防止ワイヤ同梱。
- ※HS形ホルダ用防水パッキン装着済。
※△…受注生産品
77W (投光用ランプホルダ専用) Sタイプ
昼白色(反射形水銀ランプ300W相当)
LDRS77N-H-E39/S/H300A
(旧形式：LDRS77N-H-E39/S/H300)
￥41,000 (電源ユニット別)
- サインボード用
- ユニバーサル点灯
- 屋内・屋外用
電球色(高演色形高圧ナトリウムランプ250W相当)
LDRS77L-H-E39/S/H300A
(旧形式：LDRS77L-H-E39/S/H300)
△￥41,000 (電源ユニット別)
- サインボード用
- ユニバーサル点灯
- 屋内・屋外用
- ※フック付落下防止ワイヤ同梱。
- ※S形ホルダ用防水パッキン装着済。
※△…受注生産品
電源ユニット

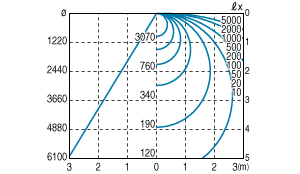

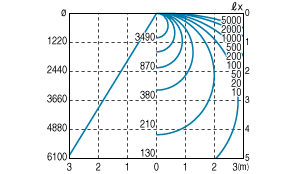

1/2照度角・直射水平面照度分布図
77W (投光用ランプホルダ専用)
HSタイプ 昼白色
1/2照度角 31°
保守率 1.0
HSタイプ 電球色
1/2照度角 31°
保守率 1.0
Sタイプ 昼白色
1/2照度角 31°
保守率 1.0
Sタイプ 電球色
1/2照度角 31°
保守率 1.0
アイランプSP 77W 仕様
| 77W HSタイプ・Sタイプ | |||
|---|---|---|---|
| 電源ユニット | 電子式 | ||
| 光色 | 昼白色 | 電球色 | |
| 全光束(ℓm) | 10500 | 9100 | |
| 消費電力(W) | 100V時 | 87.0 | |
| 200V時 | 85.0 | ||
| 242V時 | 85.0 | ||
| 1/2ビームの開き(°) | 108 | ||
| 平均演色評価数 | Ra83 | ||
※LEDアイランプSPは直流点灯です。必ず専用電源ユニットと組合せてご使用ください。
(商用電源や安定器の二次側に直接接続しないでください。)
反射形水銀ランプ400W相当(昼白色)
電子式電源ユニット
104W (投光用ランプホルダ専用)
昼白色(反射形水銀ランプ400W相当)
LDRS104N-H-E39/HS/H400A
(旧形式：LDRS104N-H-E39/HS/H400)
￥45,000 (電源ユニット別)
- サインボード用
- ユニバーサル点灯
- 屋内・屋外用
- ※フック付落下防止ワイヤ同梱・HS形ホルダ用防水パッキン装着済。
電源ユニット
1/2照度角・直射水平面照度分布図
104W (投光用ランプホルダ専用)
昼白色
1/2照度角 31°
保守率 1.0
アイランプSP 104W 仕様
| 104W | ||
|---|---|---|
| 電源ユニット | 電子式 | |
| 光色 | 昼白色 | |
| 全光束(ℓm) | 14000 | |
| 消費電力(W) | 100V時 | 118.0 |
| 200V時 | 115.0 | |
| 242V時 | 115.0 | |
| 1/2ビームの開き(°) | 108 | |
| 平均演色評価数 | Ra83 | |
※LEDアイランプSPは直流点灯です。必ず専用電源ユニットと組合せてご使用ください。
(商用電源や安定器の二次側に直接接続しないでください。)
寸法図
ランプ

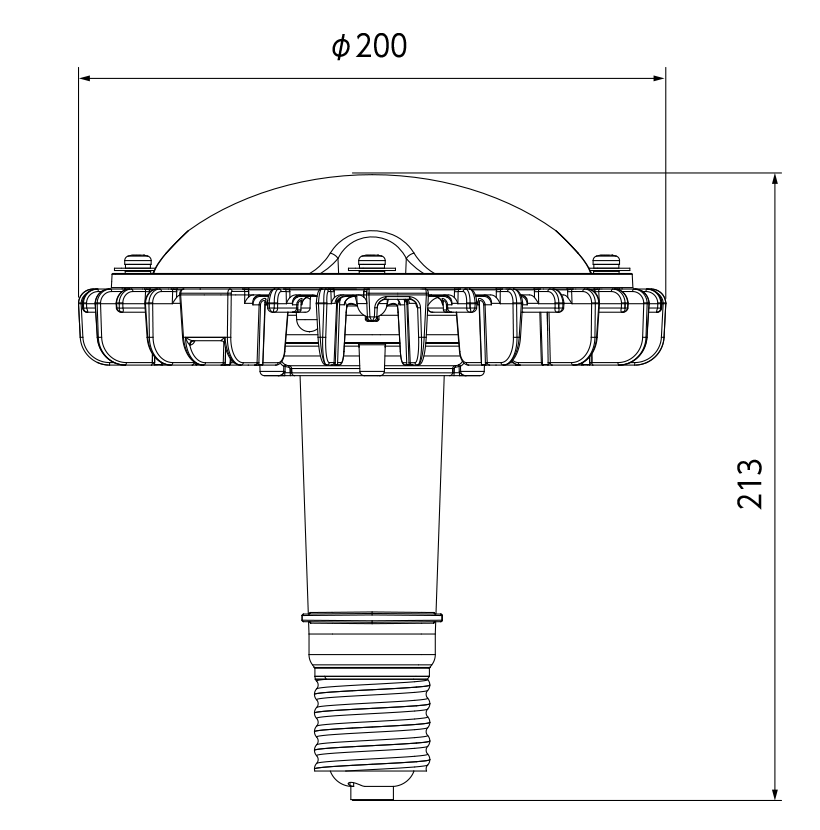

77W HSタイプ・104W
77W Sタイプ

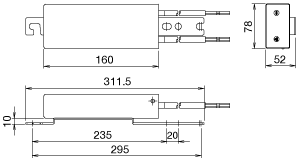

電源ユニット
77W用
104W用
旧形式ランプ適合電源ユニット
- LE075038HB1/2.4-A1 (75W適合)
- LE115090HBZ1/2.4-A1 (115W適合)
- LE147097HBZ1/2.4-A1 (147W適合)
- LE100110HS1/2.4-A1 (100W適合)
※旧形式ランプから現行形式ランプに更新される場合、電源ユニットも必ず更新してください。旧形式ランプ適合電源ユニットは旧形式ランプにのみ適合します。
※表示価格はすべて税抜き価格です。
