LEDioc AREA TECHNORAY(レディオック エリア テクノレイ)

ラインアップ

水銀ランプ400W相当

電源ユニット別置形

黒色サテン半つや

E50061/NSAJ9 昼白色タイプ
(灯具:E50061/N-0+電源ユニット:WLE260V625M1/24-3)
公共施設形式:LST2-60

E50061/LSAJ9 電球色タイプ
(灯具:E50061/L-0+電源ユニット:WLE260V625M1/24-3)

オープン価格 (ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形
鳥害対策用

E50066/NSAJ9 昼白色タイプ
(灯具:E50066/N-0+電源ユニット:WLE260V625M1/24-3)

オープン価格 (ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形

E50066/LSAJ9 電球色タイプ
(灯具:E50066/L-0+電源ユニット:WLE260V625M1/24-3)

△オーダー (ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形
  • ※△…受注生産品

ガンメタリック

E50062/NSAJ9 昼白色タイプ
(灯具:E50062/N-0+電源ユニット:WLE260V625M1/24-3)
公共施設形式:LST2-60

E50062/LSAJ9 電球色タイプ
(灯具:E50062/L-0+電源ユニット:WLE260V625M1/24-3)

オープン価格 (ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形
鳥害対策用

E50067/NSAJ9 昼白色タイプ
(灯具:E50067/N-0+電源ユニット:WLE260V625M1/24-3)

オープン価格 (ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形

E50067/LSAJ9 電球色タイプ
(灯具:E50067/L-0+電源ユニット:WLE260V625M1/24-3)

△オーダー (ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形
  • ※△…受注生産品

専用電源ユニット

WLE260V625M1/24-3

  • ポール内専用
  • 15kV対応サージユニット
  • 初期照度補正機能付

※電源ユニットの価格は本体表示価格に含まれています。

水平面照度分布図

昼白色タイプ

電球色タイプ

※上記の照度分布図は、初期値を示します(単位:ℓx)。

仕様

光色 昼白色タイプ 電球色タイプ
相関色温度 5000K相当 3000K相当
定格光束(ℓm) 8330 6800
消費電力(W) 最大※1 100V時 98.0
200V時 95.0
242V時 94.5
平均※2 100V時 88.2
200V時 85.8
242V時 88.1
固有エネルギー消費効率(ℓm/W) 100V時 85.0 69.3
200V時 87.6 71.5
242V時 88.1 71.9
LEDモジュール寿命 60000時間(光束維持率80%)
平均演出評価数 Ra70 Ra80
上方光束比 5~15%

共通仕様

入力電圧 100~242V対応
周波数 50/60Hz共用
本体 アルミダイカスト
グローブ アクリル(乳白)
セード ステンレス
仕上色 黒色サテン半つや、ガンメタリック
使用温度範囲 -20℃〜+35℃
保護等級 IP23
耐雷サージ 15kV(コモンモード)
ポール挿入寸法 ø76.3×110mm
質量 8.4kg
8.6kg(鳥害対策用)

専用電源ユニット仕様

入力電圧 100~242V対応
周波数 50/60Hz共用
本体 アルミ
質量 1.5kg
適合ポール 収納可能ポール内径ø105.3(4B)以上
口出線 0.6m

寸法図

灯具

鳥害対策用

専用電源ユニット

水銀ランプ250W相当

電源ユニット内蔵形

黒色サテン半つや

E50059/NSAN9 昼白色タイプ

E50059/LSAN9 電球色タイプ

オープン価格 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形
鳥害対策用

E50064/NSAN9 昼白色タイプ

オープン価格 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

E50064/LSAN9 電球色タイプ

△オーダー (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形
  • ※△…受注生産品

ガンメタリック

E50060/NSAN9 昼白色タイプ

E50060/LSAN9 電球色タイプ

オープン価格 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形
鳥害対策用

E50065/NSAN9 昼白色タイプ

オープン価格 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

E50065/LSAN9 電球色タイプ

△オーダー (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形
  • ※△…受注生産品

水平面照度分布図

昼白色タイプ

電球色タイプ

※上記の照度分布図は、初期値を示します(単位:ℓx)。

仕様

光色 昼白色タイプ 電球色タイプ
相関色温度 5000K相当 3000K相当
定格光束(ℓm) 5500 4490
消費電力(W) 100V時 49.9
200V時 49.9
242V時 50.4
固有エネルギー消費効率(ℓm/W) 100V時 110.2 89.9
200V時 110.2 89.9
242V時 109.1 89.0
LEDモジュール寿命 60000時間(光束維持率80%)
平均演出評価数 Ra70 Ra80
上方光束比 5~15%

共通仕様

入力電圧 100~242V対応
周波数 50/60Hz共用
本体 アルミダイカスト
グローブ アクリル(乳白)
セード ステンレス
仕上色 黒色サテン半つや、ガンメタリック
使用温度範囲 -20℃~+35℃
保護等級 IP23
耐雷サージ 15kV(コモンモード)
ポール挿入寸法 ø76.3×110mm
質量 9.1kg
9.3kg(鳥害対策用)

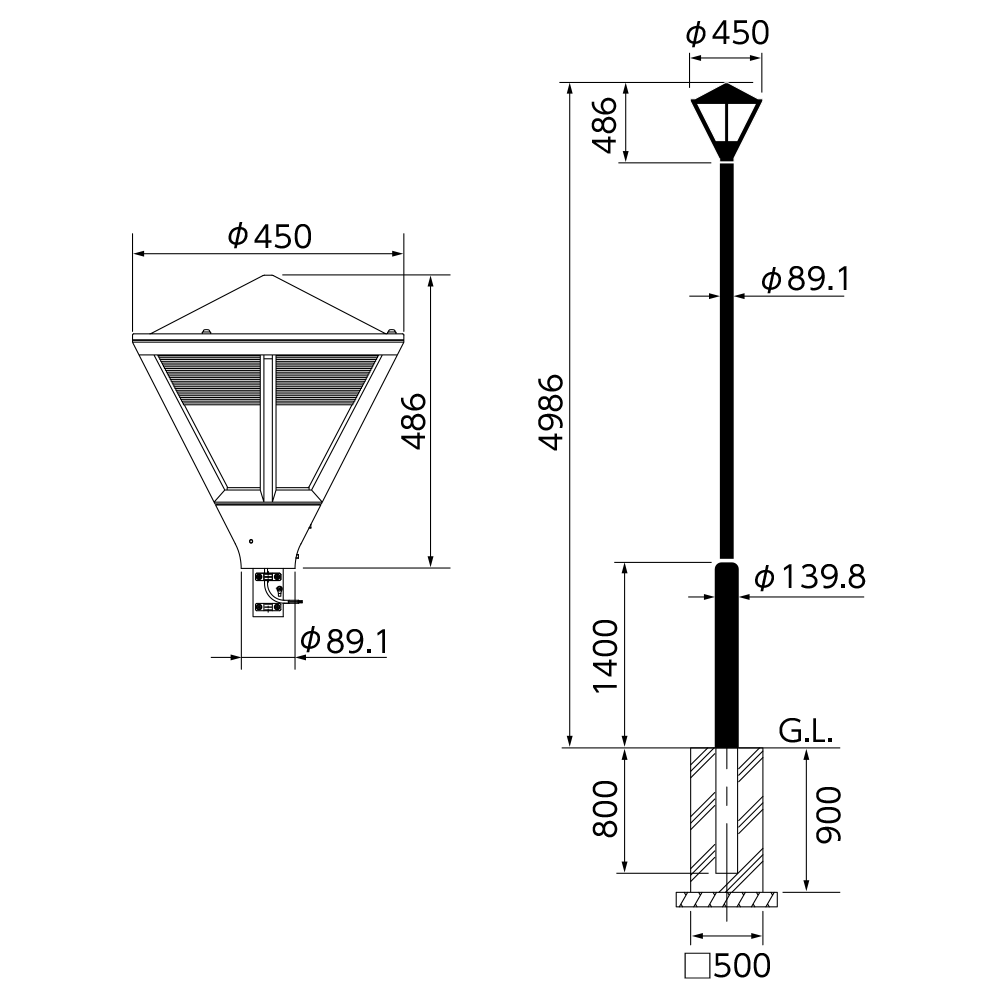

寸法図

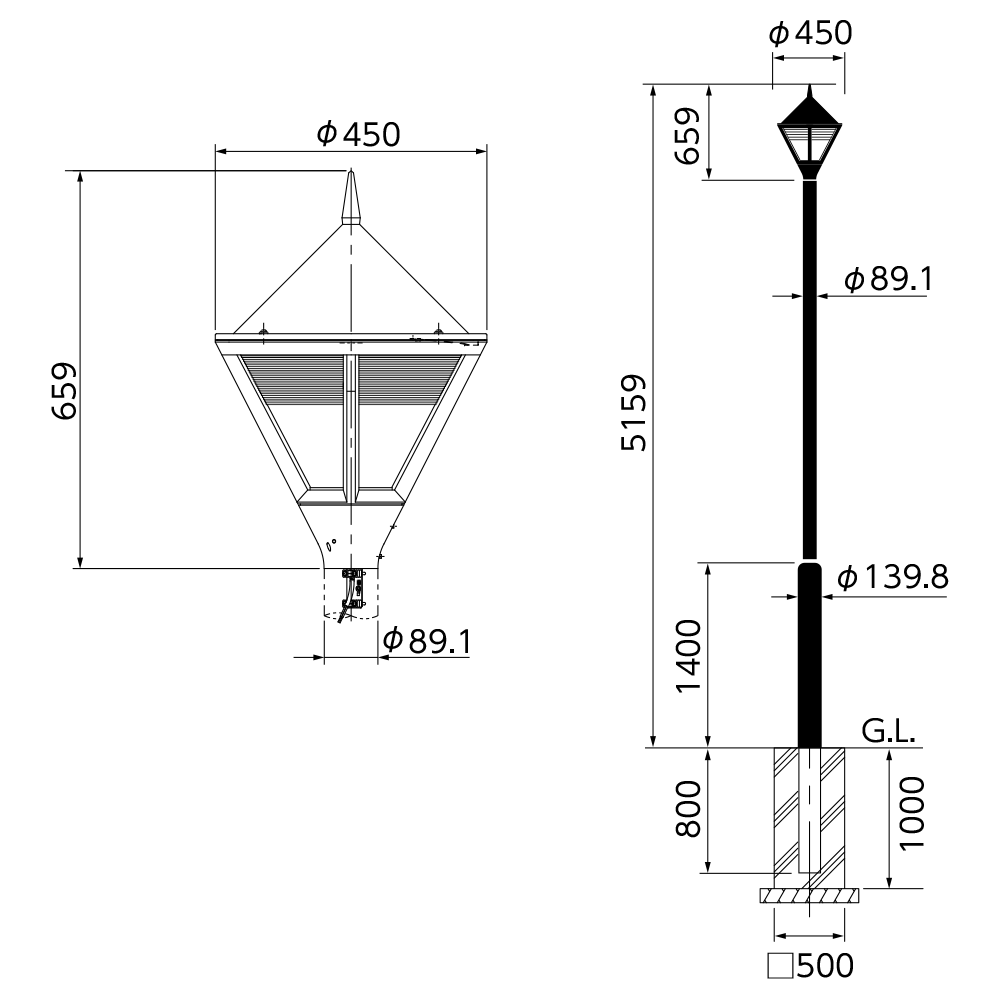

鳥害対策用

適合ポール

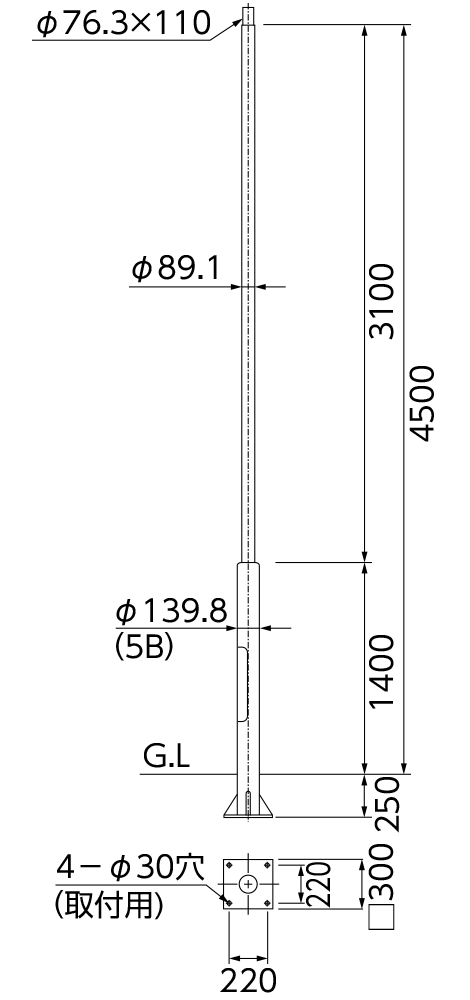

PMW53-453BG/A24/BK1(BK2・W・MS・GM・DBR・DB)

  • 仕上色:BK1・BK2=ブラック、W=ホワイト、MS=メタリックシルバー、GM=ガンメタリック、DBR・DB=ダークブラウン
  • 埋込ベースプレート式

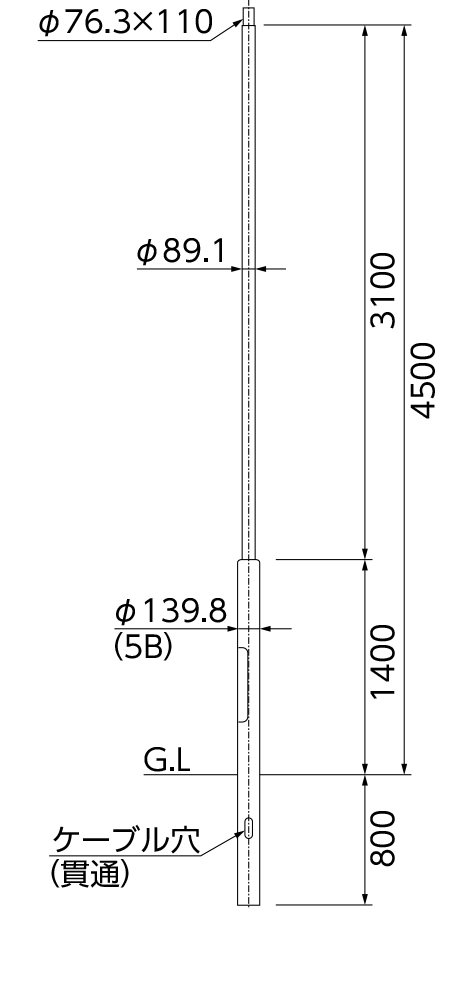

PMW53-453G/A24/BK1(BK2・W・MS・GM・DBR・DB)

  • 仕上色:BK1・BK2=ブラック、W=ホワイト、MS=メタリックシルバー、GM=ガンメタリック、DBR・DB=ダークブラウン
  • 埋込式

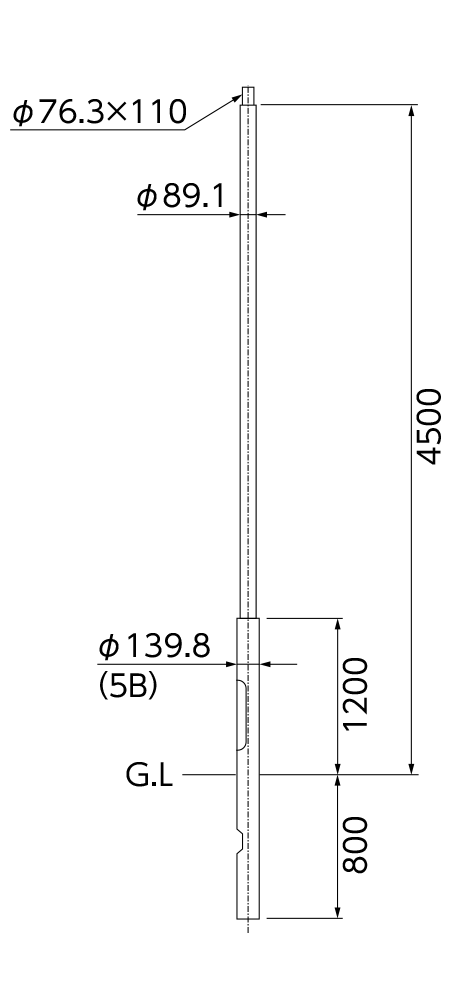

PM5030-4502/A24

  • 錆止め塗装
  • 埋込式

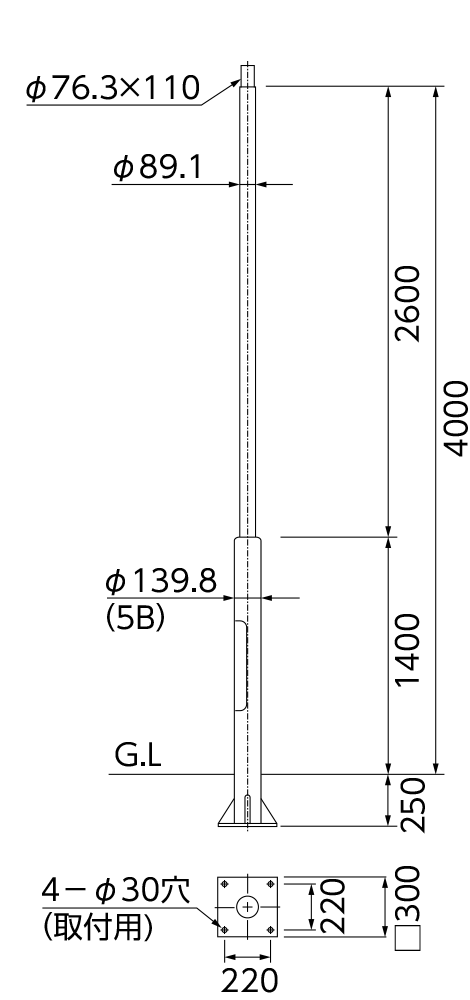

PM53-402BG/A24/BK1(BK2・W・MS・GM・DBR・DB)

  • 仕上色:BK1・BK2=ブラック、W=ホワイト、MS=メタリックシルバー、GM=ガンメタリック、DBR・DB=ダークブラウン
  • 埋込ベースプレート式

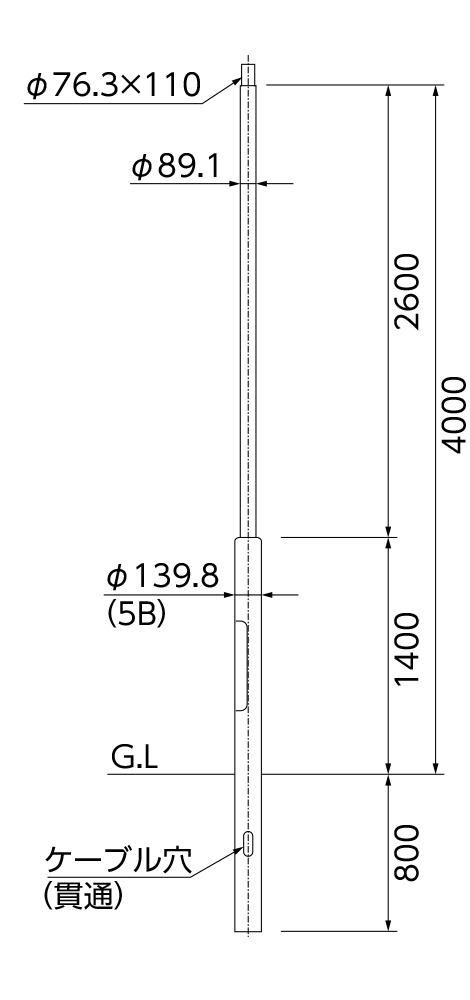

PM53-402G/A24/BK1(BK2・W・MS・GM・DBR・DB)

  • 仕上色:BK1・BK2=ブラック、W=ホワイト、MS=メタリックシルバー、GM=ガンメタリック、DBR・DB=ダークブラウン
  • 埋込式

オプション

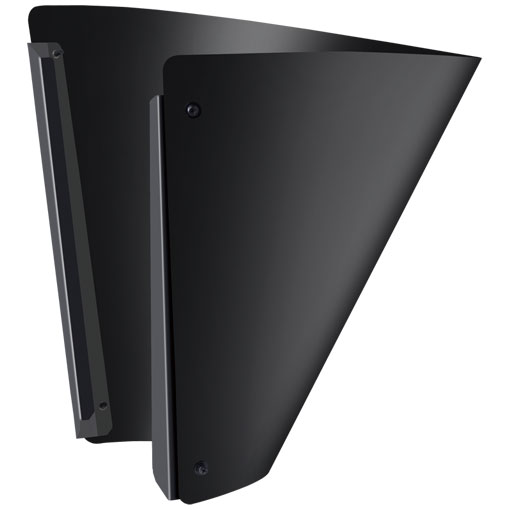

遮光板

APL07

オープン価格

材質 ステンレス
仕上色 黒色三分つや有
質量 740g
