公園・街路照明用ポール一覧

• アクリルシリコン樹脂塗装ポール
• さび止め標準ポール(鋼管：さび止め塗装仕上)
• ステンレスポール
• アルミポール

エキスパンドアンカー

折りたたみ式のアンカーで、フレーム部分を広げれば簡単に組立てられます。
かさばらないので、運搬も容易で保管スペースも少なくてすみます。
(ボルト・ナット：溶融亜鉛めっき)

• エキスパンドアンカー

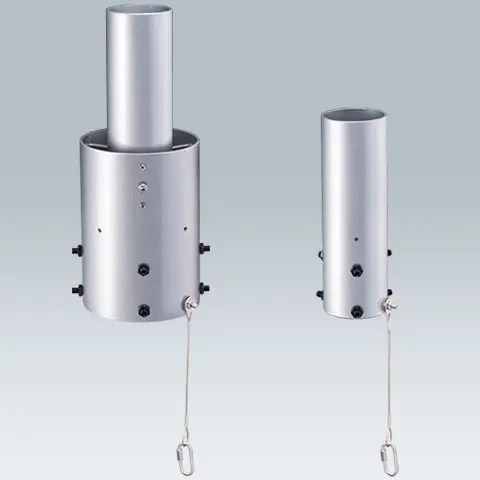

マルチアダプタ

公園・街路用照明器具のリニューアル時に使用するポールトップアダプタです。
さまざまなポール先端径に対応可能です。

• マルチアダプタ

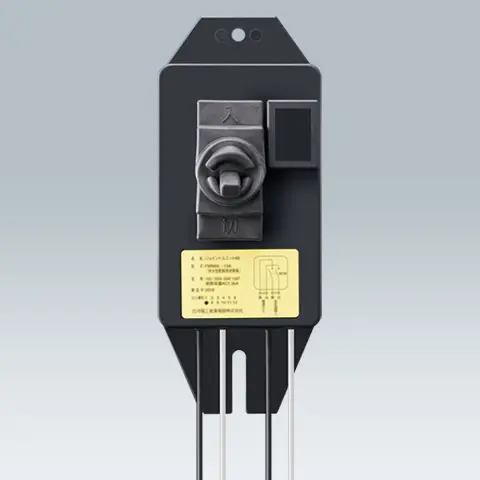

ジョイントユニット

ジョイントユニットは、防水カバーを被せたブレーカに配線を施し、ユニット本体を気密にした配線システムです。
気密性の高いユニット本体によって、照明ポール内の結露からブレーカや配線部を守り、絶縁性能の低下を防ぎます。
ユニット本体からは電源や各機器との接続用のリード線が出ていますので、ケーブルとの接続が現場の標準的な工法で極めて簡単にできます。
小形で従来のジョイントボックス対応のポールに使用可能な他、段付ポール、直管ポールなどにも使用可能ですが、ポール内の取付板に別途加工を必要とする場合があります。
詳しくは最寄りの営業所にお問合せください。

保護等級

IP68

※湿度95％を超える環境では使用しないでください。

• ジョイントユニット

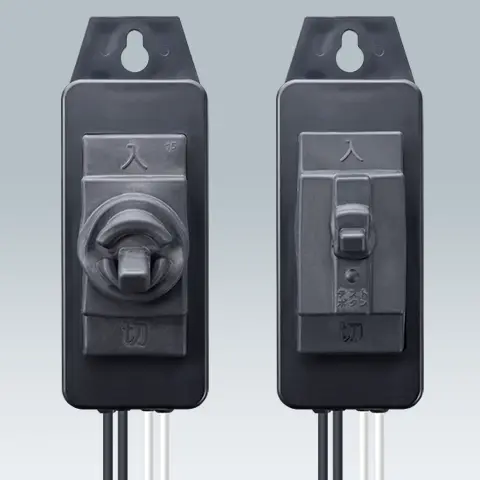

ジョイントユニットS(スモールタイプ)

ジョイントユニットSは、小形照明ポールに適した防水ブレーカです。
小形デザインポール、公園街路灯のブレーカに適しています。
従来のジョイントユニットに比べて小形のため、安定器2台収納形のポールでも使用できます。

保護等級

IP68

※湿度95％を超える環境では使用しないでください。

• ジョイントユニットS

ジョイントユニット取付金具

これまでジョイントユニットをポール内に収納する場合、ジョイントボックス取付用加工がされていない一般ポールでは取付けが困難でした。
ジョイントユニット取付金具を利用することで、新設・既設を問わず、各種ポールにジョイントユニットが取付けできるようになります。

• ジョイントユニット取付金具

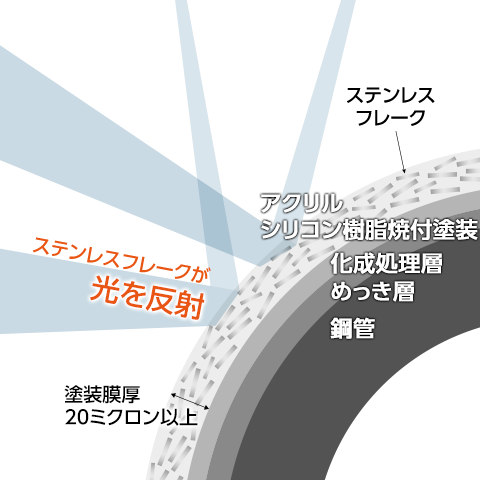

ポール表面処理

※表面処理断面図は、下地処理層を省略しています。

ポール材料：鋼管

ポール材料：耐候性鋼管

使用上のご注意

ポール施工時のご注意

• 湿度の高い場所、水気のある場所、水はけが悪い場所へ施工する場合は、結露などにより絶縁不良、ブレーカトリップの原因となりますので、十分な水抜き処理を行ってください。

• ポールの地際部は、腐食防止のため必ずコンクリート根巻きをしてください。
  • ※地際部は腐食しやすいので、「安全チェックシート」を使用して定期点検を行ってください。腐食が見られる場合は速やかに補修、又は交換をしてください。

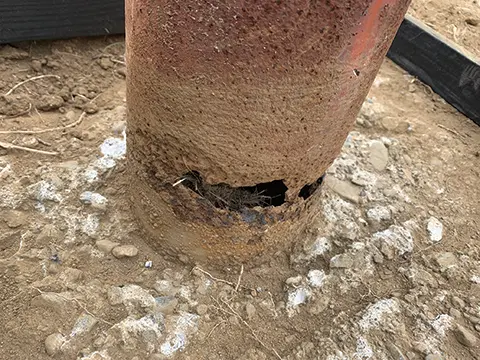

• 犬の「マーキング」によるポール根元の腐食について
  「マーキング」とは、他の犬の排尿跡の臭いを嗅いで、その上に自分の尿で臭いをつけて縄張りを主張する行動で、ポールの根元が極端に早く腐食してきます。
  • ※詳しくは(一社)日本照明工業会発行の「鋼製照明用ポール点検・診断のおすすめ」(JLA1018)をご参照ください。

ジョイントユニット使用上のご注意

• 適切な環境・方法で使用してください。
  • 周囲温度が40℃以下の場所で使用してください。
  • 湿度が95％以下の場所で使用してください。
• リード線が下側になるように取付けてください。
• ブレーカカバーを引っ張らないでください。
  ブレーカカバーが破れると浸水によるトリップ、焼損故障の原因となります。
• 照明ポール内専用機器です。
  ポール内以外の場所で使用した場合、劣化により感電、火災、故障の原因となります。
  • ※ただし、機器に結露が発生するような高湿度な環境のポール内では使用できません。
• 照明ポール内は湿度が高い環境です。
  電源線の接続部は自己融着性の絶縁テープで処理し、確実に防水処理を行ってください。
  防水処理が不十分な場合、浸水によるトリップ、感電、火災の原因となります。
• 湿気の多い場所、水気のある場所に照明ポールを設置する場合には、ジョイントユニットの絶縁不良やブレーカがトリップする原因となりますので、照明ポール内に水抜き施工を行ってください。
  • ※水抜き施工ができない場合は、地中からの湿気を防止するために、ポール内へ川砂を地面より上部まで(砂側が高くなるように)入れてください。
• 高湿度(湿度95％以上)の環境で使用した場合、短期間でジョイントユニット内部に水分が浸入することがあります。
• 接続方法
  ジョイントユニットに電源線を接続する際は、以下の点に注意してください。
  • 電源線の接続には適切な接続端子(圧着スリーブなど)を使用してください。
    • ※閉端端子などは使用しないでください。
  • 電源線の接続部は適切に処理してください。


    1. 自己融着性の絶縁テープを使用して浸水経路が生じないよう処理を行ってください。
       接続した電線の間も自己融着性の絶縁テープで処理を行い、浸水対策をしてください。
       電源線がケーブルの場合は、シース(外皮)端部で各電線間も自己融着性の絶縁テープで処理を行ってください。
       • ※自己融着性の絶縁テープによる処理が不十分な場合、呼吸作用や毛細管現象により接続部から内部に雨水が浸入する原因となります。
    2. 自己融着性の絶縁テープで処理した後に、絶縁テープを使用してテーピングを行ってください。
       • ※絶縁テープの処理だけでは、接続部から内部に浸水します。
    3. 電線(ケーブル)同士の隙間などから浸水しないように接続部を上向きにして固定してください。

ポールの経年劣化

• 鋼製照明用ポールは、設置場所、気象条件及び交通量などの使用環境によるストレスにより、腐食や金属疲労などの経年劣化を起こします。
  特にポール下部(開口部廻り、地際部周辺)は、他の部位に比べ早く劣化が進行する可能性があります。
  経年劣化が進行したポールをそのまま使用し続けると大事故に至る可能性がありますので「安全チェックシート」を使って定期点検を行い、安全性を確保した状態で使用してください。
• 特に、ポールの地際部に犬の尿など動物の排泄物が頻繁にかかる場所では腐食が激しくなるため注意が必要です。
  そのような場所ではポールを早めに取替えるとともに防錆処置をして使用してください。
  (一社)日本照明工業会「鋼製照明用ポール 点検・診断のすすめ」より(JLA1018)
  1. 鋼製照明用ポール設置後、6～10年でランクA(危険)に至るような腐食進行したものが見受けられます。
     設置環境や、メンテナンス状況により腐食程度が大きくばらつきます。
     • 定期的な点検・補修を行うことによりトラブルを未然に防げます。
  2. ランクA(危険)の腐食状態は植栽部に設置されたポールに多く見受けられます。
     植栽部78％(ランクA総数中)
     • 植栽部は湿潤状態となることが多いため、地際部の腐食が進行すると考えられます。
       ポール地際部を根巻きすることにより、腐食速度を低減させることができます。
