LEDioc 水中用照明器具

ラインアップ

60Wタイプ

昼白色(5000K)

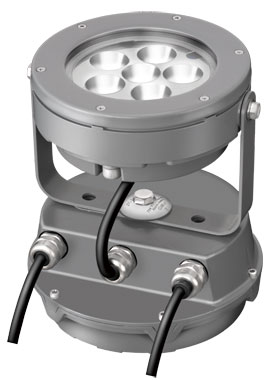

中角タイプ

EW0735N/SAN8送り用
(旧形式：EW0725N/SA1/2.4)

EW0735N/SAN8E単体設置・端末用
(旧形式：EW0725N/SA1/2.4E)

△オーダー

  • 水中・一般屋外共用

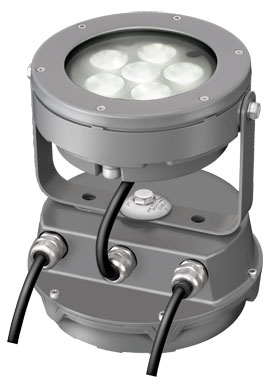

広角タイプ

EW0736N/SAN8送り用
(旧形式：EW0726N/SA1/2.4)

EW0736N/SAN8E単体設置・端末用
(旧形式：EW0726N/SA1/2.4E)

△オーダー

  • 水中・一般屋外共用
  • ※△…受注生産品

1/2照度角・直射水平面照度分布図

中角タイプ

1/2照度角 18°

広角タイプ

1/2照度角 27°

  • ※上記の水平面照度分布図は初期値を示す(単位：ℓx)。

電球色(2700K)

中角タイプ

EW0735L/SAN8送り用
(旧形式：EW0725LW/SA1/2.4)

EW0735L/SAN8E単体設置・端末用
(旧形式：EW0725LW/SA1/2.4E)

△オーダー

  • 水中・一般屋外共用

広角タイプ

EW0736L/SAN8送り用
(旧形式：EW0726LW/SA1/2.4)

EW0736L/SAN8E単体設置・端末用
(旧形式：EW0726LW/SA1/2.4E)

△オーダー

  • 水中・一般屋外共用
  • ※△…受注生産品

1/2照度角・直射水平面照度分布図

中角タイプ

1/2照度角 18°

広角タイプ

1/2照度角 27°

  • ※上記の水平面照度分布図は初期値を示す(単位：ℓx)。

40Wタイプ

昼白色(5000K)

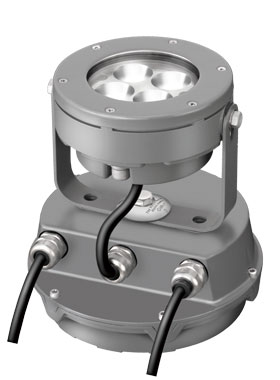

中角タイプ

EW0535N/SAN8送り用
(旧形式：EW0525N/SA1/2.4)

EW0535N/SAN8E単体設置・端末用
(旧形式：EW0525N/SA1/2.4E)

△オーダー

  • 水中・一般屋外共用

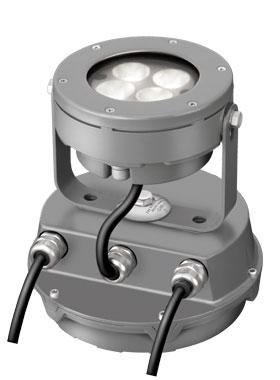

広角タイプ

EW0536N/SAN8送り用
(旧形式：EW0526N/SA1/2.4)

EW0536N/SAN8E単体設置・端末用
(旧形式：EW0526N/SA1/2.4E)

△オーダー

  • 水中・一般屋外共用
  • ※△…受注生産品

1/2照度角・直射水平面照度分布図

中角タイプ

1/2照度角 18°

広角タイプ

1/2照度角 27°

  • ※上記の水平面照度分布図は初期値を示す(単位：ℓx)。

電球色(2700K)

中角タイプ

EW0535L/SAN8送り用
(旧形式：EW0525LW/SA1/2.4)

EW0535L/SAN8E単体設置・端末用
(旧形式：EW0525LW/SA1/2.4E)

△オーダー

  • 水中・一般屋外共用

広角タイプ

EW0536L/SAN8送り用
(旧形式：EW0526LW/SA1/2.4)

EW0536L/SAN8E単体設置・端末用
(旧形式：EW0526LW/SA1/2.4E)

△オーダー

  • 水中・一般屋外共用
  • ※△…受注生産品

1/2照度角・直射水平面照度分布図

中角タイプ

1/2照度角 18°

広角タイプ

1/2照度角 27°

  • ※上記の水平面照度分布図は初期値を示す(単位：ℓx)。

LEDioc 水中用照明器具 共通仕様


60Wタイプ40Wタイプ
光源色 昼白色(5000K)・電球色(2700K)
消費電力 55.5W 39.1W
光束維持時間 40000時間
平均演色評価数 昼白色(5000K) Ra80
電球色(2700K) Ra80
  • ※必ず指定水深内の範囲でご使用ください。浸水による感電、不点の恐れがあります。
  • ※水中照明器具は人が入る場所での使用はできません。前面カバー破損による感電の恐れがあります。

共通仕様

定格入力電圧 100/200～242V対応
定格周波数 50/60Hz共用
本体 アルミダイカスト
前面カバー 強化ガラス
アーム ステンレス
取付金具 ステンレス
口出線 キャブタイヤケーブル付(器具外2000mm)
仕上色 グレイ
耐雷サージ 6kV(コモンモード)
保護等級 IP68
使用温度範囲 水温0°C～35°C
質量 6.5kg(60Wタイプ)
6.0kg(40Wタイプ)

60Wタイプ

光源色 配光 形式 器具光束 固有
エネルギー
消費効率		 1/2ビーム角
昼白色(5000K) 中角 EW0735N/SAN8(E) 6800ℓm 122.5ℓm/W 40°
広角 EW0736N/SAN8(E) 6100ℓm 109.9ℓm/W 75°
電球色(2700K) 中角 EW0735L/SAN8(E) 5600ℓm 100.9ℓm/W 40°
広角 EW0736L/SAN8(E) 5000ℓm 90.0ℓm/W 75°

40Wタイプ

光源色 配光 形式 器具光束 固有
エネルギー
消費効率		 1/2ビーム角
昼白色(5000K) 中角 EW0535N/SAN8(E) 4450ℓm 113.8ℓm/W 42°
広角 EW0536N/SAN8(E) 4050ℓm 122.5ℓm/W 74°
電球色(2700K) 中角 EW0535L/SAN8(E) 3700ℓm 94.6ℓm/W 42°
広角 EW0536L/SAN8(E) 3400ℓm 86.9ℓm/W 74°

寸法図

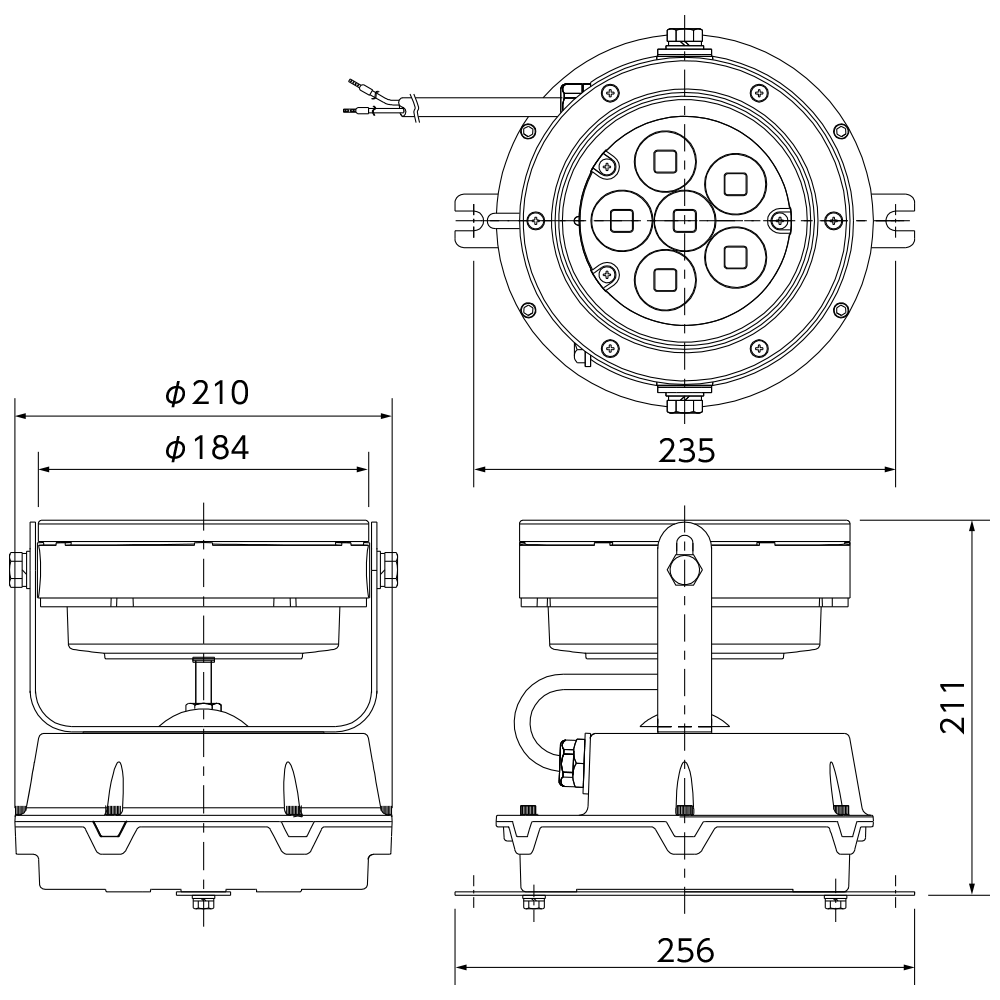

60Wタイプ

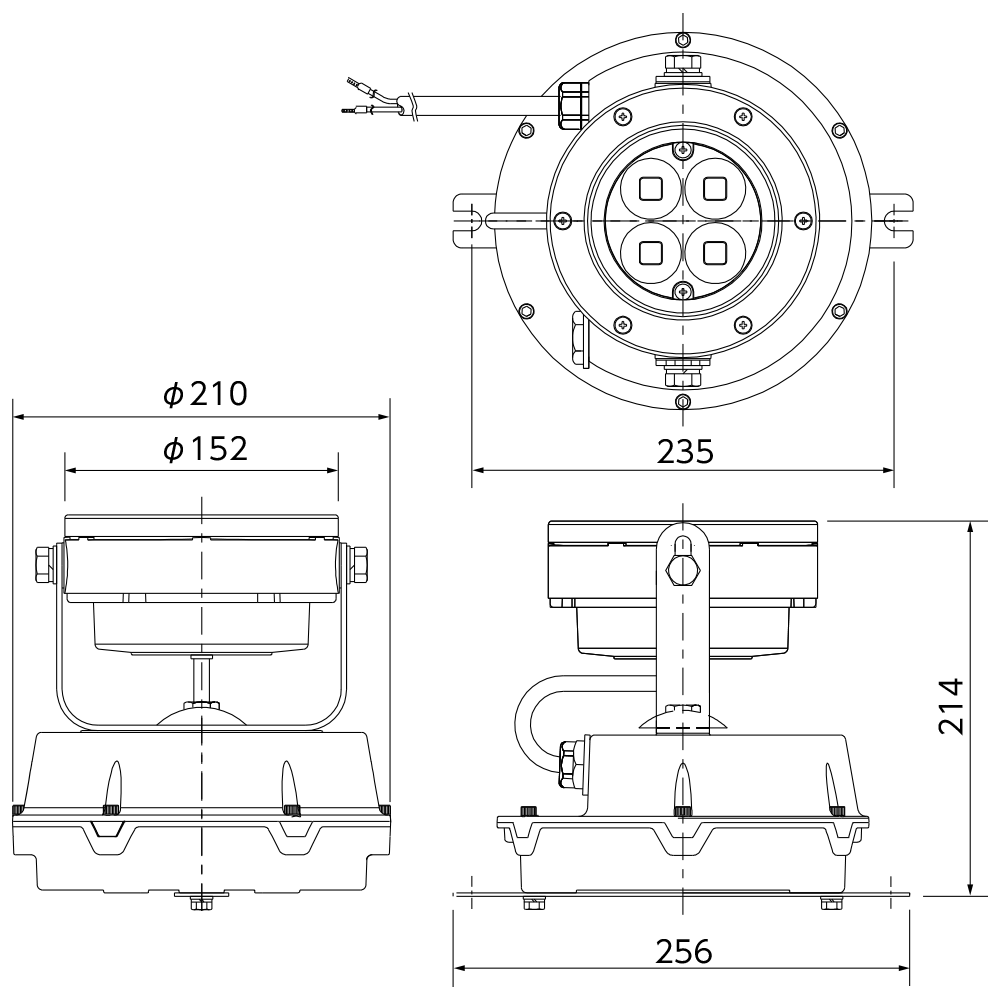

40Wタイプ
