LEDioc ROAD S(レディオック ロード エス) 歩道照明用配光

平均路面照度10ℓx|歩道|高齢者や障がい者などの利用が多く、特に重要な歩道

建電協形式 KHE030(-J)

※拡散グローブ仕様には対応していません。

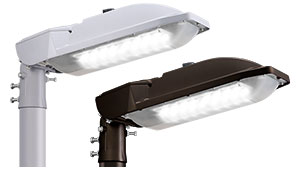

ラインアップ

一般形

ポールヘッド形

※写真はグレイ

自動点滅機能無

E77248SAN9 グリーン購入法適合品 グレイ
(旧形式:E77048SAN9)

E77248SAN9/DB グリーン購入法適合品 ダークブラウン

オープン価格 (ポール別)

  • 電源ユニット内蔵形

自動点滅機能付

E77247SAN9 グリーン購入法適合品 グレイ
(旧形式:E77047SAN9)

E77247SAN9/DB グリーン購入法適合品 ダークブラウン

△オーダー (ポール別)

  • 電源ユニット内蔵形
電力会社申請入力容量 34VA
  • グリーン購入法適合品…グリーン購入法適合品
  • ※△…受注生産品

アーム取付形

※写真はグレイ

自動点滅機能無

E71248SAN9 グリーン購入法適合品 グレイ
(旧形式:E71048SAN9)

E71248SAN9/DB グリーン購入法適合品 ダークブラウン

オープン価格 (ポール別)

  • 電源ユニット内蔵形

自動点滅機能付

E71247SAN9 グリーン購入法適合品 グレイ
(旧形式:E71047SAN9)

E71247SAN9/DB グリーン購入法適合品 ダークブラウン

△オーダー (ポール別)

  • 電源ユニット内蔵形
電力会社申請入力容量 34VA
  • グリーン購入法適合品…グリーン購入法適合品
  • ※△…受注生産品

拡散グローブ仕様

ポールヘッド形

※写真はグレイ

自動点滅機能無

E77252SAN9 グリーン購入法適合品 グレイ
(旧形式:E77052SAN9)

E77252SAN9/DB グリーン購入法適合品 ダークブラウン

オープン価格 (ポール別)

  • 拡散グローブ
  • 電源ユニット内蔵形

自動点滅機能付

E77251SAN9 グリーン購入法適合品 グレイ
(旧形式:E77051SAN9)

E77251SAN9/DB グリーン購入法適合品 ダークブラウン

△オーダー (ポール別)

  • 拡散グローブ
  • 電源ユニット内蔵形
電力会社申請入力容量 34VA
  • グリーン購入法適合品…グリーン購入法適合品
  • ※△…受注生産品

アーム取付形

※写真はグレイ

自動点滅機能無

E71252SAN9 グリーン購入法適合品 グレイ
(旧形式:E71052SAN9)

E71252SAN9/DB グリーン購入法適合品 ダークブラウン

オープン価格 (ポール別)

  • 拡散グローブ
  • 電源ユニット内蔵形

自動点滅機能付

E71251SAN9 グリーン購入法適合品 グレイ
(旧形式:E71051SAN9)

E71251SAN9/DB グリーン購入法適合品 ダークブラウン

△オーダー (ポール別)

  • 拡散グローブ
  • 電源ユニット内蔵形
電力会社申請入力容量 34VA
  • グリーン購入法適合品…グリーン購入法適合品
  • ※△…受注生産品

照度分布図

一般形

  • ※曲線上の数値は、維持水平面照度を示します。(単位:ℓx)
  • ※設計条件:歩道幅員3m 取付高さ5m 取付間隔30m OH=-0.7m 保守率0.7 アスファルト舗装C2
平均路面照度 12.1ℓx(歩道部)
照度均斉度 0.21(歩道部)

拡散グローブ仕様

  • ※曲線上の数値は、維持水平面照度を示します。(単位:ℓx)
  • ※設計条件:歩道幅員3.5m 取付高さ5m 取付間隔27m OH=-0.7m 保守率0.7 アスファルト舗装C2
平均路面照度 12.0ℓx(歩道部)
照度均斉度 0.206(歩道部)

経済比較

  • A水銀ランプ 歩道灯(H741+HF200X)
  • Bレディオック ロード エス(E77248SAN9・E77252SAN9)

光源

  • A水銀ランプ200W
  • BLED

消費電力※1

  • A210W
  • B31.6W

約84%省エネ

15年間電気料金※2

  • A約22.7万円
  • B約3.5万円

約19.2万円削減

  • ※1:消費電力は、入力電力200V時の特性を示します(水銀ランプは一般形高力率安定器使用時、LED器具は電源ユニット内蔵形の初期光束補正機能による60000時間平均値)。
  • ※2:電気料金は、東京電力エナジーパートナー(株)特定小売供給約款(令和元年10月1日)「公衆街路灯B」18円/kWh(税抜)、年間点灯時間は、4000時間で算出。

仕様

  一般形 拡散グローブ仕様
光源色 昼白色(5000K)
定格光束(ℓm) 4000 3880
消費電力(W) (自動点滅器なし) 100V時 30.9
200V時 31.6
242V時 32.4
(自動点滅器付) 100V時 30.9
200V時 31.7
242V時 32.6
固有エネルギー消費効率(ℓm/W) (自動点滅器なし) 100V時 129.4 125.5
200V時 126.5 122.7
242V時 123.4 119.7
(自動点滅器付) 100V時 129.4 127.6
200V時 126.1 122.3
242V時 122.6 119.0
LEDモジュール寿命 60000時間(光束維持率80%)
平均演色評価数 Ra70
質量(kg) ポールヘッド形 5.4
アーム取付形 4.9

共通仕様

入力電圧 100~242V対応
周波数 50/60Hz共用
本体 アルミダイカスト
グローブ アクリル
ポール挿入寸法 ø60.5(挿入寸法120mm)(ポールヘッド形)
ø34.0・ø48.6・ø60.5(挿入寸法120mm)(アーム取付形)
仕上色 グレイ
ダークブラウン
耐雷サージ 15kV(コモンモード)
保護等級 IP23(灯具)
IP44(LEDユニット収納部)
使用温度範囲 -20℃~+40℃

寸法図

ポールヘッド形

アーム取付形

オプション

取付金具

ポールトップ用金具

PA732
(旧形式:PA722)

オープン価格

材質 鋼管
仕上色 グレイ
質量 2.6kg
ポール挿入寸法 ø89.1(3B)×120mm

電柱共架用金具

PA733
(旧形式:PA723)

オープン価格

材質 鋼管
仕上色 グレイ
質量 1.4kg

※ø89.1(3B)以上の鋼管及びコンクリート柱への器具の取付けができます。

壁付用金具

PA734
(旧形式:PA724)

オープン価格

材質 鋼管
仕上色 グレイ
質量 1.9kg
  • ※取付け角度を変えることができます。
  • ※灯具取付け角度は5°、15°の2段階の設定が可能です。

電柱共架用金具

PA735
(旧形式:PA725)

オープン価格

材質 鋼管
仕上色 グレイ
質量 1.8kg
  • ※取付け角度を変えることができます。
  • ※灯具取付け角度は0°、5°、15°の3段階の設定が可能です。
  • ※ø89.1(3B)以上の鋼管及びコンクリート柱への器具の取付けができます。

落下防止ワイヤ

SWR002

オープン価格

材質 ステンレス
延長 330mm
固定ボルト付

※レディオック ロード エス(歩道/歩道拡散グローブタイプ)には、落下防止ワイヤが同梱されていません。必要に応じ、手配ください。
