LEDioc ROAD S(レディオック ロード エス) 歩道照明用配光

平均路面照度5ℓx｜歩道｜一般的な歩道

建電協形式 KHE015(-J)※

※拡散グローブ仕様には対応していません。

ラインアップ

一般形

ポールヘッド形

※写真はグレイ

自動点滅機能無

E77250SAN9 グリーン購入法適合品 グレイ
(旧形式：E77050SAN9)

E77250SAN9/DB グリーン購入法適合品 ダークブラウン

オープン価格 (ポール別)

  • 電源ユニット内蔵形

自動点滅機能付

E77249SAN9 グリーン購入法適合品 グレイ
(旧形式：E77049SAN9)

E77249SAN9/DB グリーン購入法適合品 ダークブラウン

△オーダー (ポール別)

  • 電源ユニット内蔵形
自動点滅器 無 付
電力会社申請入力容量 17VA 18VA
  • ※グリーン購入法適合品…グリーン購入法適合品
  • ※△…受注生産品

アーム取付形

※写真はグレイ

自動点滅機能無

E71250SAN9 グリーン購入法適合品 グレイ
(旧形式：E71050SAN9)

E71250SAN9/DB グリーン購入法適合品 ダークブラウン

オープン価格 (ポール別)

  • 電源ユニット内蔵形

自動点滅機能付

E71249SAN9 グリーン購入法適合品 グレイ
(旧形式：E71049SAN9)

E71249SAN9/DB グリーン購入法適合品 ダークブラウン

△オーダー (ポール別)

  • 電源ユニット内蔵形
自動点滅器 無 付
電力会社申請入力容量 17VA 18VA
  • ※グリーン購入法適合品…グリーン購入法適合品
  • ※△…受注生産品

拡散グローブ仕様

ポールヘッド形

※写真はグレイ

自動点滅機能無

E77254SAN9 グリーン購入法適合品 グレイ
(旧形式：E77054SAN9)

E77254SAN9/DB グリーン購入法適合品 ダークブラウン

オープン価格 (ポール別)

  • 拡散グローブ
  • 電源ユニット内蔵形

自動点滅機能付

E77253SAN9 グリーン購入法適合品 グレイ
(旧形式：E77053SAN9)

E77253SAN9/DB グリーン購入法適合品 ダークブラウン

△オーダー (ポール別)

  • 拡散グローブ
  • 電源ユニット内蔵形
自動点滅器 無 付
電力会社申請入力容量 17VA 18VA
  • ※グリーン購入法適合品…グリーン購入法適合品
  • ※△…受注生産品

アーム取付形

※写真はグレイ

自動点滅機能無

E71254SAN9 グリーン購入法適合品 グレイ
(旧形式：E71054SAN9)

E71254SAN9/DB グリーン購入法適合品 ダークブラウン

オープン価格 (ポール別)

  • 拡散グローブ
  • 電源ユニット内蔵形

自動点滅機能付

E71253SAN9 グリーン購入法適合品 グレイ
(旧形式：E71053SAN9)

E71253SAN9/DB グリーン購入法適合品 ダークブラウン

△オーダー (ポール別)

  • 拡散グローブ
  • 電源ユニット内蔵形
自動点滅器 無 付
電力会社申請入力容量 17VA 18VA
  • ※グリーン購入法適合品…グリーン購入法適合品
  • ※△…受注生産品

照度分布図

一般形

  • ※曲線上の数値は、維持水平面照度を示します。(単位：ℓx)
  • ※設計条件：歩道幅員3.5m 取付高さ5m 取付間隔30m OH=-0.7m 保守率0.7 アスファルト舗装C2
平均路面照度 6ℓx(歩道部)
照度均斉度 0.21(歩道部)

拡散グローブ仕様

  • ※曲線上の数値は、維持水平面照度を示します。(単位：ℓx)
  • ※設計条件：歩道幅員3.5m 取付高さ5m 取付間隔28m OH=-0.7m 保守率0.7 アスファルト舗装C2
平均路面照度 5.8ℓx(歩道部)
照度均斉度 0.209(歩道部)

経済比較

  • A水銀ランプ 歩道灯(H743+HF100X)
  • Bレディオック ロード エス(E77250SAN9・E77254SAN9)

光源

  • A水銀ランプ100W
  • BLED

消費電力※1

  • A113W
  • B16.1W

約85％省エネ

15年間電気料金※2

  • A約12.2万円
  • B約1.8万円

約10.4万円削減

  • ※1：消費電力は、入力電力200V時の特性を示します(水銀ランプは一般形高力率安定器使用時、LED器具は電源ユニット内蔵形の初期光束補正機能による60000時間平均値)。
  • ※2：電気料金は、東京電力エナジーパートナー(株)特定小売供給約款(令和元年10月1日)「公衆街路灯B」18円/kWh(税抜)、年間点灯時間は、4000時間で算出。

仕様

  一般形 拡散グローブ仕様
光源色 昼白色(5000K)
定格光束(ℓm) 2000 1940
消費電力(W) (自動点滅器なし) 100V時 16.1
200V時 16.1
242V時 16.4
(自動点滅器付) 100V時 16.4
200V時 16.4
242V時 16.6
固有エネルギー消費効率(ℓm/W) (自動点滅器なし) 100V時 124.2 120.4
200V時 124.2 120.4
242V時 121.9 118.2
(自動点滅器付) 100V時 121.9 118.2
200V時 121.9 118.2
242V時 120.4 116.8
LEDモジュール寿命 60000時間(光束維持率80％)
平均演色評価数 Ra70
質量(kg) ポールヘッド形 5.1
アーム取付形 4.6

共通仕様

入力電圧 100～242V対応
周波数 50/60Hz共用
本体 アルミダイカスト
グローブ アクリル
ポール挿入寸法 ø60.5(挿入寸法120mm)(ポールヘッド形)
ø34.0・ø48.6・ø60.5(挿入寸法120mm)(アーム取付形)
仕上色 グレイ
ダークブラウン
耐雷サージ 15kV(コモンモード)
保護等級 IP23(灯具)
IP44(LEDユニット収納部)
使用温度範囲 -20℃～+40℃

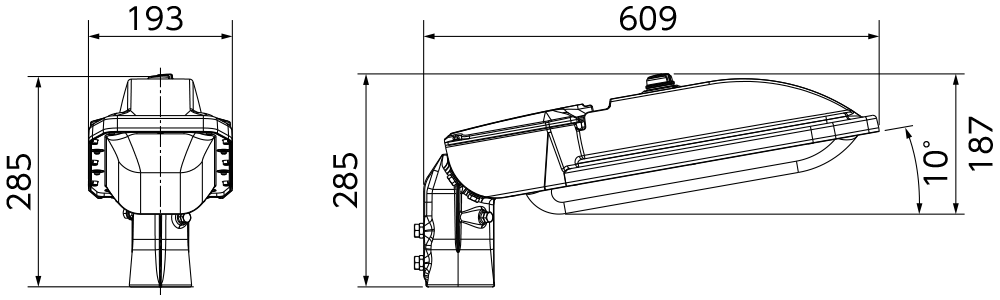

寸法図

ポールヘッド形

アーム取付形

オプション

取付金具

ポールトップ用金具

PA732
(旧形式：PA722)

オープン価格

材質 鋼管
仕上色 グレイ
質量 2.6kg
ポール挿入寸法 ø89.1(3B)×120mm

電柱共架用金具

PA733
(旧形式：PA723)

オープン価格

材質 鋼管
仕上色 グレイ
質量 1.4kg

※ø89.1(3B)以上の鋼管及びコンクリート柱への器具の取付けができます。

壁付用金具

PA734
(旧形式：PA724)

オープン価格

材質 鋼管
仕上色 グレイ
質量 1.9kg
  • ※取付け角度を変えることができます。
  • ※灯具取付け角度は5°、15°の2段階の設定が可能です。

電柱共架用金具

PA735
(旧形式：PA725)

オープン価格

材質 鋼管
仕上色 グレイ
質量 1.8kg
  • ※取付け角度を変えることができます。
  • ※灯具取付け角度は0°、5°、15°の3段階の設定が可能です。
  • ※ø89.1(3B)以上の鋼管及びコンクリート柱への器具の取付けができます。

落下防止ワイヤ

SWR002

オープン価格

材質 ステンレス
延長 330mm
固定ボルト付

※レディオック ロード エス(歩道/歩道拡散グローブタイプ)には、落下防止ワイヤが同梱されていません。必要に応じ、手配ください。
