LEDioc 防爆形LED照明器具(蛍光灯代替品)

ラインアップ

Hf32W 1灯用(高出力形)相当

直付形

EXICL1021BSA9-16(22,28)

¥135,900 (LED・電源ユニット込)

  • 屋内・屋外用

適合特殊工具(別売)

LM4A 対辺2.0mm
吊具のまわり止め用

¥530

※特殊工具は付属しておりません。別途、手配ください。

パイプ吊形

EXICL2021BSA9-16(22,28)

¥135,900 (LED・電源ユニット込)

  • 屋内・屋外用

適合特殊工具(別売)

LM4A 対辺2.0mm
吊具のまわり止め用

¥530

※特殊工具は付属しておりません。別途、手配ください。

30°ブラケット形

EXICL3021BSA9-16(22,28)

¥137,800 (LED・電源ユニット込)

  • 屋内・屋外用

適合特殊工具(別売)

LM4A 対辺2.0mm
吊具のまわり止め用

¥530

※特殊工具は付属しておりません。別途、手配ください。

特殊直付形

EXICL9021SA9-16(22)

¥132,000 (LED・電源ユニット込)

  • 屋内・屋外用

適合特殊工具(別売)

LM14A 対辺10.0mm
結線時に蓋の開閉に使用

¥530

※特殊工具は付属しておりません。別途、手配ください。

スタンド形

EXICL8021SA9-L

△¥139,000 (LED・電源ユニット込)

  • 屋内・屋外用
  • ※△…受注生産品
適合ポール EXPC10
  • ※ポールは別売となります。
  • ※既設のポールを使用する場合は、適合径と合致しているかご確認ください。

フロストタイプも対応いたします。

EXICL1021BSA9F-16(22,28) (直付形)
EXICL2021BSA9F-16(22,28) (パイプ吊形)
EXICL3021BSA9F-16(22,28) (30°ブラケット形)

EXICL9021SA9F-16(22) (特殊直付形)
EXICL8021SA9F-L (スタンド形)

水平面照度分布図

直付形

パイプ吊形

30°ブラケット形

特殊直付形

スタンド形

※上記の照度分布図は初期値を示します(単位:ℓx)。

Hf32W 2灯用(高出力形)相当

直付形

EXICL1041BSA9-16(22,28) グリーン購入法適合品

¥142,900 (LED・電源ユニット込)

  • 屋内・屋外用
  • グリーン購入法適合品…グリーン購入法適合品

適合特殊工具(別売)

LM4A 対辺2.0mm
吊具のまわり止め用

¥530

※特殊工具は付属しておりません。別途、手配ください。

パイプ吊形

EXICL2041BSA9-16(22,28) グリーン購入法適合品

¥142,900 (LED・電源ユニット込)

  • 屋内・屋外用
  • グリーン購入法適合品…グリーン購入法適合品

適合特殊工具(別売)

LM4A 対辺2.0mm
吊具のまわり止め用

¥530

※特殊工具は付属しておりません。別途、手配ください。

30°ブラケット形

EXICL3041BSA9-16(22,28) グリーン購入法適合品

¥144,800 (LED・電源ユニット込)

  • 屋内・屋外用
  • グリーン購入法適合品…グリーン購入法適合品

適合特殊工具(別売)

LM4A 対辺2.0mm
吊具のまわり止め用

¥530

※特殊工具は付属しておりません。別途、手配ください。

特殊直付形

EXICL9041SA9-16(22) グリーン購入法適合品

¥139,000 (LED・電源ユニット込)

  • 屋内・屋外用
  • グリーン購入法適合品…グリーン購入法適合品

適合特殊工具(別売)

LM14A 対辺10.0mm
結線時に蓋の開閉に使用

¥530

※特殊工具は付属しておりません。別途、手配ください。

スタンド形

EXICL8041SA9-L グリーン購入法適合品

△¥146,000 (LED・電源ユニット込)

  • 屋内・屋外用
  • ※△…受注生産品
  • グリーン購入法適合品…グリーン購入法適合品
適合ポール EXPC10
  • ※ポールは別売となります。
  • ※既設のポールを使用する場合は、適合径と合致しているかご確認ください。

フロストタイプも対応いたします。

EXICL1041BSA9F-16(22,28) (直付形)
EXICL2041BSA9F-16(22,28) (パイプ吊形)
EXICL3041BSA9F-16(22,28) (30°ブラケット形)

EXICL9041SA9F-16(22) (特殊直付形)
EXICL8041SA9F-L (スタンド形)

水平面照度分布図

直付形

パイプ吊形

30°ブラケット形

特殊直付形

スタンド形

※上記の照度分布図は初期値を示します(単位:ℓx)。

仕様


Hf32W 1灯用(高出力形)相当Hf32W 2灯用(高出力形)相当
定格光束(器具光束)(ℓm)27705270
消費電力(W)100V時24.044.0
200V時23.543.0
242V時23.543.0
固有エネルギー消費効率
(ℓm/W)
100V時115.4119.7
200V時117.8122.5
242V時117.8122.5
LEDモジュール寿命60000時間(光束維持率97%)
光源色昼白色(5000K)
平均演色評価数Ra83

共通仕様

防爆構造記号ExdⅡBT6X
入力電圧100~242V対応
周波数50/60Hz共用
本体アルミダイカスト
前面ガラス強化ガラス
位置ボックスアルミダイカスト(4方出・プラグ3個付)(直付形・パイプ吊形・30°ブラケット形)
耐雷サージ3kV(コモンモード)
保護等級IP65
使用温度範囲-20℃~+40℃
仕上色グレイ(マンセルN7)
質量直付形:9.5kg
パイプ吊形:10.5kg
30°ブラケット形:10.8kg
特殊直付形:8.8kg
スタンド形:8.8kg
  • ※この器具はZone1(第一類危険箇所)及びZone2(第二類危険箇所)で使用できます。水素ガスには非対応です。
  • ※吊具、位置ボックスは安全増防爆構造です。
  • ※屋外で使用する場合、端子箱と配管のねじかん合部をシール剤で防水処理してください。
  • ※金属管工事で外部導線を引込む場合、必ず端子箱の引込口にシーリングフィッチングを使用し、工事を行ってください。

寸法図

直付形

  • ※取付ピッチは800mmと500mmどちらでも設置できます。

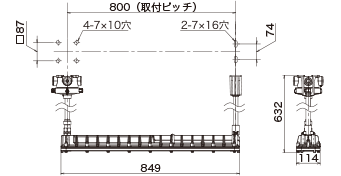

パイプ吊形

  • ※取付ピッチは800mmと500mmどちらでも設置できます。

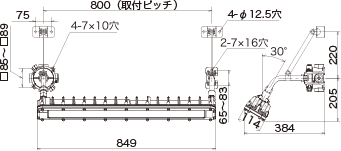

30°ブラケット形

  • ※取付ピッチは800mmと500mmどちらでも設置できます。

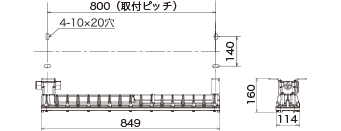

特殊直付形

スタンド形

スタンド形適合ポール組合せ参考図

ポール:EXPC10

※ポールは別売です。

オプション

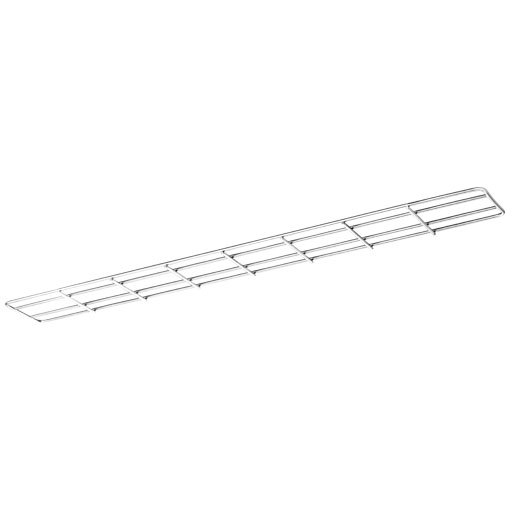

ガード

EXICLG01

¥6,650

  • ※ガード付の検定も取得しておりますので、そのまま取付できます。

※表示価格はすべて税抜き価格です。
