防爆形LED照明器具 レディオック EX ヴェルノ

軽量・コンパクトで、しっかり明るい
設置場所を選ばない「フリースタイル」な防爆形LED照明器具

  • ゾーン1(第一類危険箇所)
  • ゾーン2(第二類危険箇所)
防爆構造記号灯具本体 ExdbⅡBT6
機器保護レベルEPL Gb
保護等級IP65
使用温度範囲-20℃~+50℃
IEC規格整合
厚生労働省型式検定合格品

特長

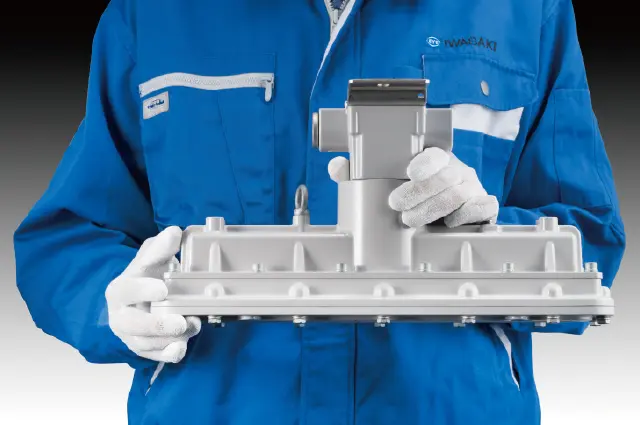

軽量・コンパクト

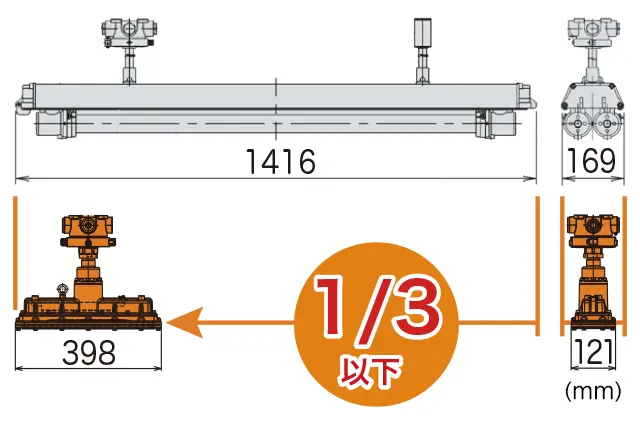

器具全長はわずか398mm。器具質量は6.6kg(直付形)。既存器具[EXILF1421BSA9U1-16(22,28) 器具全長1416mm、14.0kg]に比べて、大幅な小形・軽量化を実現。これまでの防爆形照明器具では設置が難しかった場所(配管が入り組んだ場所や狭い通路など)にも設置可能です。

しっかり明るい

コンパクトなボディと大光量を両立。
コンパクトなので、部分改修や補助光源としてピンポイントで使えるほか、防爆形蛍光灯(Hf32W 2灯用及び1灯用)相当の明るさがあるので、メインの照明器具としてもご使用いただけます。

使い方は自由自在

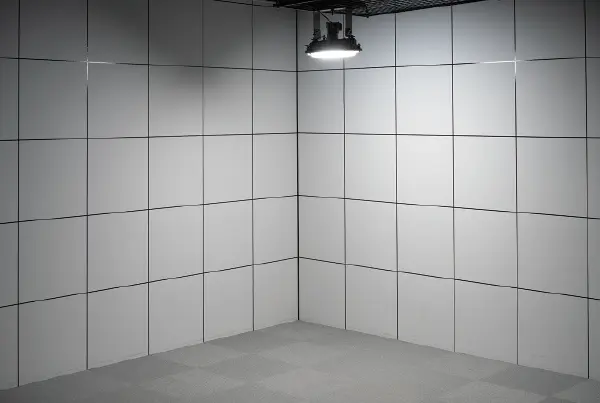

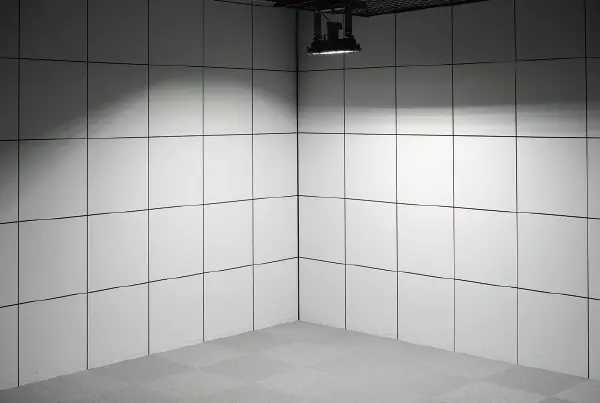

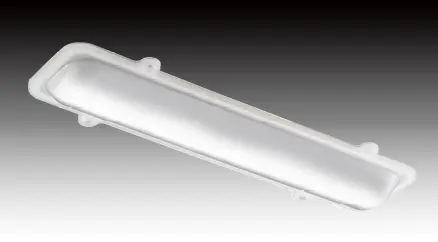

豊富な吊具バリエーションと新開発したフロストパネル(グレア抑制拡散パネル・オプション)により、さまざまな作業環境に対応可能です。

本体取付方向に制限はありません。自由な方向で取付可能です。(エニーポジション構造:特殊直付形、角度可変形)
また、フロストパネルは状況に応じて後付け可能です。設置場所・用途を選ばず、「フリースタイル」にご使用いただけます。

常時50℃の高温対応

全てのラインアップで常時50℃の高温環境で使用可能です。
また、ゾーン1(第一類危険箇所)とゾーン2(第二類危険箇所)のどちらでもご使用いただけます。

高い省エネ性能

固有エネルギー消費効率は167.2ℓm/W※1。従来光源(防爆形蛍光灯81.2ℓm/W)に比べて、消費電力は半分以下です。

※1:Hf32W 2灯用(高出力形)相当200V時

70%段調光機能

所定のON/OFF操作により、70%の段調光が可能です。必要に応じて、簡単に明るさを調整できます。

比較例

防爆形蛍光灯Hf32W 2灯用

  • A防爆形蛍光灯Hf32W 2灯用(EXIHF1422EFU9-22+Hf32W×2)灯高:2.5m
    保守率:0.73
    反射率:天井30% 壁30% 床10%
  • Bレディオック EX ヴェルノ(Hf32W 2灯用相当)(EXICL1042ASA9-16(22,28))灯高:2.5m
    保守率:0.86
    反射率:天井30% 壁30% 床10%

平均照度

  • A389ℓx
  • B466ℓx

明るさ約1.2倍

消費電力※1

  • A1152W(96W×12)
  • B432W(36W×12)

約62%省エネ

年間電気料金※2

  • A129,024円
  • B48,384円

約8万円お得

光源寿命

  • A20000時間
  • B60000時間

3倍

  • ※照度分布図の曲線上の数値は、維持水平面照度を示します(単位:ℓx)。
  • ※1:消費電力は、入力電圧200V時の特性を示します。
  • ※2:電気料金単価28円/kWh(税抜)[日本照明工業会 ガイドA139-2023]、年間点灯時間は4000時間で算出

防爆形蛍光灯FLR40W 2灯用

  • A防爆形蛍光灯FLR40W 2灯用(EXIF142225+FLR40W×2)灯高:2.5m
    保守率:0.74
    反射率:天井30% 壁30% 床10%
  • Bレディオック EX ヴェルノ(Hf32W 1灯用相当)(EXICL1022ASA9-16(22,28))灯高:2.5m
    保守率:0.86
    反射率:天井30% 壁30% 床10%

平均照度

  • A235ℓx
  • B259ℓx

明るさ約1.1倍

消費電力※1

  • A1020W(85W×12)
  • B249.6W(20.8W×12)

約75%省エネ

年間電気料金※2

  • A114,240円
  • B27,955円

約8.6万円お得

光源寿命

  • A12000時間
  • B60000時間

5倍

  • ※照度分布図の曲線上の数値は、維持水平面照度を示します(単位:ℓx)。
  • ※1:消費電力は、入力電圧200V時の特性を示します。
  • ※2:電気料金単価28円/kWh(税抜)[日本照明工業会 ガイドA139-2023]、年間点灯時間は4000時間で算出
