LEDioc 防爆形直管LEDランプ照明器具

電源内蔵形直管LEDランプを採用。ランプ交換可能な防爆形直管LEDランプ照明器具

  • 水素ガス対応
  • ゾーン1(第一類危険箇所)
  • ゾーン2(第二類危険箇所)
防爆構造記号灯具本体 ExdeⅡB+H₂T6
(d:ランプ室、e:本体内部端子箱)
保護等級IP65
使用温度範囲-20℃~+40℃
IEC規格整合
厚生労働省型式検定合格品

特長

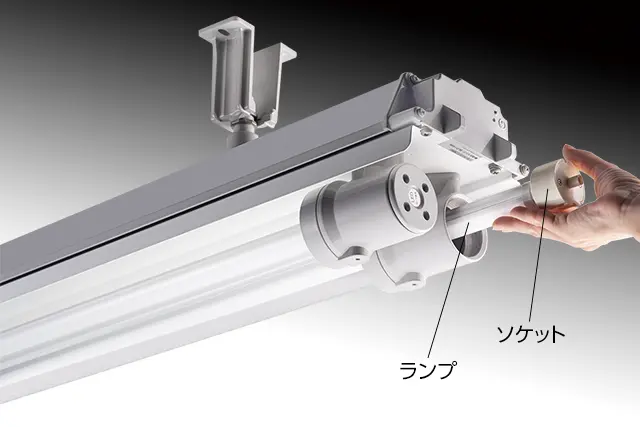

ランプ交換可能

電源内蔵形直管LEDランプの交換が可能。従来の電源内蔵器具と異なり、ランプと電源ユニットが同時に交換されるため、照明器具を長期間お使いいただけます。

電源内蔵形直管LEDランプ

電源内蔵形直管LEDランプの採用により、LED電源の交換が容易でない防爆器具において、メンテナンスコストの大幅な削減が可能です。
年間4000時間点灯として15年使用可能なLEDモジュール寿命は、60000時間(定格出力形のLEDモジュール寿命は40000時間)。

※この定格寿命はLEDの設計寿命であり、その寿命を保証するものではありません。

改修工事の省力化に貢献する既設対応形をラインアップ

防爆エリアの改修工事を省力化する既設対応形

いままでは灯具+パイプ吊具+端子箱を一式として検定取得しているので配管に接続している端子箱も交換する必要がありました。 いままでは灯具+パイプ吊具+端子箱を一式として検定取得しているので配管に接続している端子箱も交換する必要がありました。
既設対応形は灯具に端子箱を内蔵した形で検定取得しているため、既設配管上にある端子箱を交換する必要がなくなります。 既設対応形は灯具に端子箱を内蔵した形で検定取得しているため、既設配管上にある端子箱を交換する必要がなくなります。

比較例

Hf32W 2灯用(1)

  • A防爆形Hf蛍光灯器具 32W 2灯用(高出力形)(EXIHF1422EFU9)灯高:2.5m
    保守率:0.73
    反射率:天井30% 壁30% 床10%
  • Bレディオック 防爆形直管LEDランプ照明器具 Hf32W 2灯用(高出力形)(EXILF1421BSA9U1-16(22,28))灯高:2.5m
    保守率:0.86
    反射率:天井30% 壁30% 床10%

平均照度

  • A389ℓx
  • B519ℓx

明るさ約1.3倍

消費電力※1

  • A1152W(96W×12)
  • B744W(62W×12)

約35%省エネ

年間電気料金※2

  • A129,024円
  • B83,328円

約4.5万円お得

光源寿命

  • A20000時間
  • B60000時間

3倍

  • ※照度分布図の曲線上の数値は、維持水平面照度を示します(単位:ℓx)。
  • ※1:消費電力は、入力電圧200V時の特性を示します。
  • ※2:電気料金単価28円/kWh(税抜)[日本照明工業会 ガイドA139-2023]、年間点灯時間は4000時間で算出

Hf32W 2灯用(2)

  • A防爆形Hf蛍光灯器具 32W 2灯用(定格出力形)(EXIHF1422EFN9-16)灯高:2.5m
    保守率:0.73
    反射率:天井30% 壁30% 床10%
  • Bレディオック 防爆形直管LEDランプ照明器具 Hf32W 2灯用(定格出力形)(EXILF1421BSA9N1-16(22,28))灯高:2.5m
    保守率:0.86
    反射率:天井30% 壁30% 床10%

平均照度

  • A285ℓx
  • B300ℓx

明るさ同等

消費電力※1

  • A810W(67.5W×12)
  • B405.9W(45.1W×9)

約49%省エネ

年間電気料金※2

  • A90,720円
  • B45,460円

約4.5万円お得

光源寿命

  • A20000時間
  • B60000時間

3倍

  • ※照度分布図の曲線上の数値は、維持水平面照度を示します(単位:ℓx)。
  • ※1:消費電力は、入力電圧200V時の特性を示します。
  • ※2:電気料金単価28円/kWh(税抜)[日本照明工業会 ガイドA139-2023]、年間点灯時間は4000時間で算出

FLR40W 2灯用(1)

  • A防爆形蛍光灯器具 FLR40W 2灯用(EXIHF1422EFU9)保守率:0.74
    反射率:天井30% 壁30% 床10%
  • Bレディオック 防爆形直管LEDランプ照明器具 Hf32W 2灯用(高出力形)(EXILF1421BSA9U1-16(22,28))保守率:0.86
    反射率:天井30% 壁30% 床10%

平均照度

  • A235ℓx
  • B393ℓx

明るさ約1.6倍

消費電力※1

  • A1020W(85W×12)
  • B558W(62W×9)

約45%省エネ

年間電気料金※2

  • A114,240円
  • B62,496円

約5.1万円お得

光源寿命

  • A12000時間
  • B60000時間

5倍

  • ※照度分布図の曲線上の数値は、維持水平面照度を示します(単位:ℓx)。
  • ※1:消費電力は、入力電圧200V時の特性を示します。
  • ※2:電気料金単価28円/kWh(税抜)[日本照明工業会 ガイドA139-2023]、年間点灯時間は4000時間で算出

FLR40W 2灯用(2)

  • A防爆形蛍光灯器具 FLR40W×2灯用(EXIF142225)保守率:0.74
    反射率:天井30% 壁30% 床10%
  • Bレディオック 防爆形直管LEDランプ照明器具 Hf32W 2灯用(定格出力形)(EXILF1421BSA9N1-16(22,28))保守率:0.86
    反射率:天井30% 壁30% 床10%

平均照度

  • A221ℓx
  • B300ℓx

明るさ約1.4倍

消費電力※1

  • A1020W(85W×12)
  • B405.9W(45.1W×9)

約60%省エネ

年間電気料金※2

  • A114,240円
  • B約45,460円

約6.8万円お得

光源寿命

  • A12000時間
  • B60000時間

5倍

  • ※照度分布図の曲線上の数値は、維持水平面照度を示します(単位:ℓx)。
  • ※1:消費電力は、入力電圧200V時の特性を示します。
  • ※2:電気料金単価28円/kWh(税抜)[日本照明工業会 ガイドA139-2023]、年間点灯時間は4000時間で算出

FLR20W 1灯用

  • A防爆形蛍光灯器具 FLR20W 1灯用(EXIF121225)灯高:2.5m
    保守率:0.74
    反射率:天井30% 壁30% 床10%
  • Bレディオック 防爆形直管LEDランプ照明器具 Hf16W 1灯用(高出力形)(EXILF1211BSA9U1-16(22,28))灯高:2.5m
    保守率:0.86
    反射率:天井30% 壁30% 床10%

平均照度

  • A45ℓx
  • B83ℓx

明るさ約1.8倍

消費電力※1

  • A348W(29W×12)
  • B144W(16W×9)

約58%省エネ

年間電気料金※2

  • A38,976円
  • B16,128円

約2.2万円お得

光源寿命

  • A8500時間
  • B60000時間

約7倍

  • ※照度分布図の曲線上の数値は、維持水平面照度を示します(単位:ℓx)。
  • ※1:消費電力は、入力電圧200V時の特性を示します。
  • ※2:電気料金単価28円/kWh(税抜)[日本照明工業会 ガイドA139-2023]、年間点灯時間は4000時間で算出

Hf16W 1灯用

  • A安全増防爆形Hf蛍光灯器具 16W 1灯用(高出力形)(EYHFS1215EU1-16)保守率:0.73
    反射率:天井30% 壁30% 床10%
  • Bレディオック 防爆形直管LEDランプ照明器具 Hf16W 1灯用(高出力形)(EXILF1211BSA9U1-16(22,28))保守率:0.86
    反射率:天井30% 壁30% 床10%

平均照度

  • A74ℓx
  • B110ℓx

明るさ約1.4倍

消費電力※1

  • A324W(27W×12)
  • B192W(16W×12)

約40%省エネ

年間電気料金※2

  • A36,288円
  • B21,504円

約1.4万円お得

光源寿命

  • A8500時間
  • B60000時間

約7倍

  • ※照度分布図の曲線上の数値は、維持水平面照度を示します(単位:ℓx)。
  • ※1:消費電力は、入力電圧200V時の特性を示します。
  • ※2:電気料金単価28円/kWh(税抜)[日本照明工業会 ガイドA139-2023]、年間点灯時間は4000時間で算出
