LEDioc 防爆形非常用LED照明器具(蛍光灯代替品)

防爆エリアで使用できる常時・非常時兼用タイプをLEDで!

停電時に内蔵蓄電池で点灯する「非常用照明部」と、通常の照明として点灯する「常用照明部」をLEDで一体化。従来蛍光灯器具に比べて、コンパクトで軽量。

  • ゾーン1(第一類危険箇所)
  • ゾーン2(第二類危険箇所)
防爆構造記号 常用灯部 ExdⅡBT6X、非常用灯部 ExdⅡBT6Gb
保護等級 IP65
使用温度範囲 5℃~35℃
IEC規格整合
厚生労働省型式検定合格品

特長

防爆形の照明器具と非常灯を両立

防爆エリアで使用可能な、蛍光灯代替非常用LED照明器具。
これまで防爆エリアで使用可能な非常用LED照明器具は、非常時のみ点灯する白熱代替タイプのみでしたが、当該商品は常用時も防爆形蛍光灯の代替として使用できる国内業界初のLED非常用照明器具です。

軽量コンパクト

非常用照明と常用照明の両立を図りながら、従来品以下の小形軽量設計。
防爆形非常用Hf蛍光灯と比較し、本体長さ1420mmから約24%サイズダウンの1075mm。
質量では19.0kgから約21%軽量化の15.0kg。
運搬、取り付け時、天井への負荷を軽減しています。

※当社(EXIHFA1422EU9-22)との比較。

電池交換が簡単

器具を取り付けたまま、簡単に電池交換が可能です。

充電モニタで充電状態を確認可能

常用灯部が点灯している時は、非常灯部の緑色LEDが点灯し、蓄電池を正常に充電していることを確認できます。

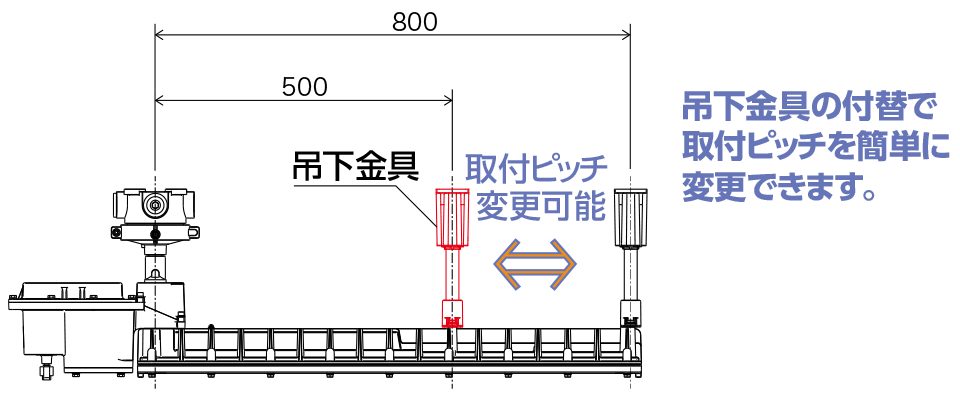

2つの取付ピッチ

500mm・800mm、2つの取付ピッチに対応。
吊下金具を付け替えると取付ピッチを簡単に変更できます。

※工場出荷時は800mmで設定されています。現場にて500mmピッチに変更可能です。

電圧フリー

入力電圧100V~242Vに対応、現場での電圧確認が不要です。

保護等級IP65

軒下や、屋外通路でも使用可能な、IP65。

環境負荷の低減と消費電力の削減

水銀フリー光源のLED、カドミウムフリーの蓄電池、ニッケル水素電池を採用。
環境負荷物質の含有量を大幅に低減し、地球環境保全に貢献します。

配置間隔表

  • 配置(設置)間隔が広くとれるため、台数削減が可能!
  • 従来品にはなかった11m以上の取付高さにも対応!

[従来品]防爆形非常用Hf蛍光灯照明器具(EXIHFA1422EU9-22)

器具取付高さ(m) 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0 11.0 12.0
単体配置 A1 6.0 6.4 6.6 6.5 6.1 5.6 4.8 3.5 設置不可
A'1 6.0 6.4 6.4 6.2 6.0 5.5 4.8 3.4
B1 4.5 5.0 5.2 5.2 5.1 4.7 4.1 3.1
B'1 4.5 5.0 5.2 5.2 5.1 4.7 4.1 3.1
直線配置 A2 14.8 16.4 17.4 17.9 18.0 17.8 17.4 16.7
B2 11.1 12.5 13.5 14.2 14.6 14.7 14.6 14.2

レディオック 防爆形非常用LED照明器具(EXICLA1041SA9-22)

器具取付高さ(m) 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0 11.0 12.0
単体配置 A1 6.4 7.4 8.2 8.7 9.1 9.4 9.5 9.5 9.4 9.2
A'1 6.4 7.4 8.2 8.7 9.1 9.4 9.5 9.5 9.4 9.2
B1 6.2 7.4 8.3 8.8 9.1 9.4 9.5 9.5 9.5 9.3
B'1 6.0 7.2 7.9 8.4 8.8 9.1 9.2 9.2 9.2 9.0
直線配置 A2 14.8 17.4 19.6 21.6 23.1 24.1 25.0 25.7 26.2 26.7
B2 14.2 16.6 19.1 21.2 22.7 23.8 24.7 25.4 26.0 26.3

ベース照明と同デザインでトータル設計が可能

非常灯タイプと同デザインのベース照明もラインアップしています。

比較例(非常時)

防爆形非常用Hf蛍光灯と同等以上の配光性能で置換えが可能

  • A防爆形非常用Hf蛍光灯Hf32W×2灯用(高出力形)
    (EXIHFA1422EU9-22)
    保守率:0.73
    最小照度 3.5ℓx
  • Bレディオック 防爆形非常用LED照明器具(Hf32W×2灯用(高出力形)相当)
    (EXICLA1041SA9-22)
    保守率:0.86
    最小照度 2.0ℓx

平均照度

  • A 9.8ℓx
  • B 11.2ℓx

明るさ同等

消費電力※1

  • A 571.8W(95.3W×6台)
  • B 249W(41.5W×6台)

約56%省エネ

年間電気料金※2

  • A 57,180円
  • B 24,900円

約3.3万円お得

定格寿命

  • A 20000時間
  • B 60000時間

3倍

  • ※1:消費電力は、入力電圧200V時の特性を示します。
  • ※2:電気料金は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は4000時間で算出
