LEDioc LEDベースライト 非常用照明器具(LEDユニット一体形)

グリーン購入マークとは
  • 末尾に[グリーン購入]の記載がある商品は…グリーン購入法適合品

ラインアップ

40W形

逆富士形〈150mm幅〉

  • 屋内用
  • 天井付
  • 自己点検機能付

6900ℓmタイプ Hf32形高出力形(2灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBV46911APN9 グリーン購入 K1-LSS9-4-65 44.2W 非調光 ￥88,300

5200ℓmタイプ Hf32形定格出力形(2灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBV45211ANPN9 グリーン購入 K1-LSS9-4-48 33.0W 非調光 ￥84,300

3200ℓmタイプ Hf32形高出力形(1灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBV43211ANPN9 グリーン購入 K1-LSS9-4-30 21.4W 非調光 ￥79,000

2500ℓmタイプ Hf32形定格出力形(1灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBV42511ANPN9 グリーン購入 K1-LSS9-4-23 17.4W 非調光 ￥78,500

40W形の先頭へ

逆富士形〈230mm幅〉

  • 屋内用
  • 天井付
  • 自己点検機能付

6900ℓmタイプ Hf32形高出力形(2灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBV46912ANPN9 グリーン購入 K1-LSS10-4-65 44.2W 非調光 ￥88,900

5200ℓmタイプ Hf32形定格出力形(2灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBV45212ANPN9 グリーン購入 K1-LSS10-4-48 33.0W 非調光 ￥84,900

3200ℓmタイプ Hf32形高出力形(1灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBV43212ANPN9 グリーン購入 K1-LSS10-4-30 21.4W 非調光 ￥79,600

2500ℓmタイプ Hf32形定格出力形(1灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBV42512ANPN9 グリーン購入 K1-LSS10-4-23 17.4W 非調光 ￥79,100

40W形の先頭へ

笠付形

  • 屋内用
  • 天井付
  • 自己点検機能付

6900ℓmタイプ Hf32形高出力形(2灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBR46911ANPN9 グリーン購入
44.2W 非調光 ￥88,900

5200ℓmタイプ Hf32形定格出力形(2灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBR45211ANPN9 グリーン購入
33.0W 非調光 ￥84,900

3200ℓmタイプ Hf32形高出力形(1灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBR43211ANPN9 グリーン購入
21.4W 非調光 ￥79,600

2500ℓmタイプ Hf32形定格出力形(1灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBR42511ANPN9 グリーン購入
17.4W 非調光 ￥79,100

40W形の先頭へ

トラフ形

  • 屋内用
  • 天井付
  • 自己点検機能付

6900ℓmタイプ Hf32形高出力形(2灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBT46911ANPN9 グリーン購入 K1-LSS1-4-65 44.2W 非調光 ￥88,300

5200ℓmタイプ Hf32形定格出力形(2灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBT45211ANPN9 グリーン購入 K1-LSS1-4-48 33.0W 非調光 ￥84,300

3200ℓmタイプ Hf32形高出力形(1灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBT43211ANPN9 グリーン購入 K1-LSS1-4-30 21.4W 非調光 ￥79,000

2500ℓmタイプ Hf32形定格出力形(1灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBT42511ANPN9 グリーン購入 K1-LSS1-4-23 17.4W 非調光 ￥78,500

40W形の先頭へ

埋込形〈300mm幅〉

  • 屋内用
  • 天井付
  • 自己点検機能付

6900ℓmタイプ Hf32形高出力形(2灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBE46913ANPN9 グリーン購入
44.2W 非調光 ￥95,400

5200ℓmタイプ Hf32形定格出力形(2灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBE45213ANPN9 グリーン購入
33.0W 非調光 ￥91,400

3200ℓmタイプ Hf32形高出力形(1灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBE43213ANPN9 グリーン購入
21.4W 非調光 ￥86,100

2500ℓmタイプ Hf32形定格出力形(1灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELBE42513ANPN9 グリーン購入
17.4W 非調光 ￥85,600

40W形の先頭へ

仕様

逆富士形 笠付形 トラフ形 埋込形
150mm幅 230mm幅 300mm幅
光源色 昼白色(5000K)
光束維持時間 40000時間(光束維持率85％)
平均演色評価数 Ra83
非常時光源光束(ℓm) 660
本体 鋼板(白色粉体塗装) 亜鉛鋼板
反射板 - 鋼板(高反射白色粉体塗装)
ライン形LEDユニット(カバー) ポリカーボネート(乳白)
レンズ ガラス
質量 2.5kg 2.7kg 2.5kg 2.0kg 3.7kg

共通仕様

定格入力電圧 100～242V対応
定格周波数 50/60Hz共用
蓄電池 ニッケル水素蓄電池
交換電池 FK792
非常灯評定番号 LALE-027
  • ※設置後、48時間以上通電(充電)しないと非常点灯しません。
  • ※電源を通電しないまま、蓄電池をつないで長時間放置しないでください。

寸法図

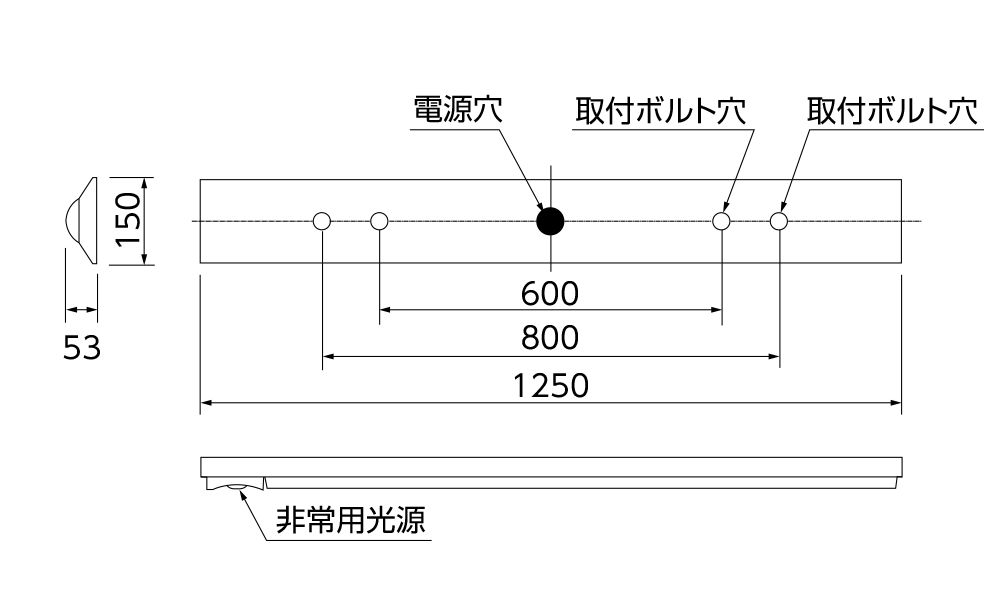

逆富士形〈150mm幅〉

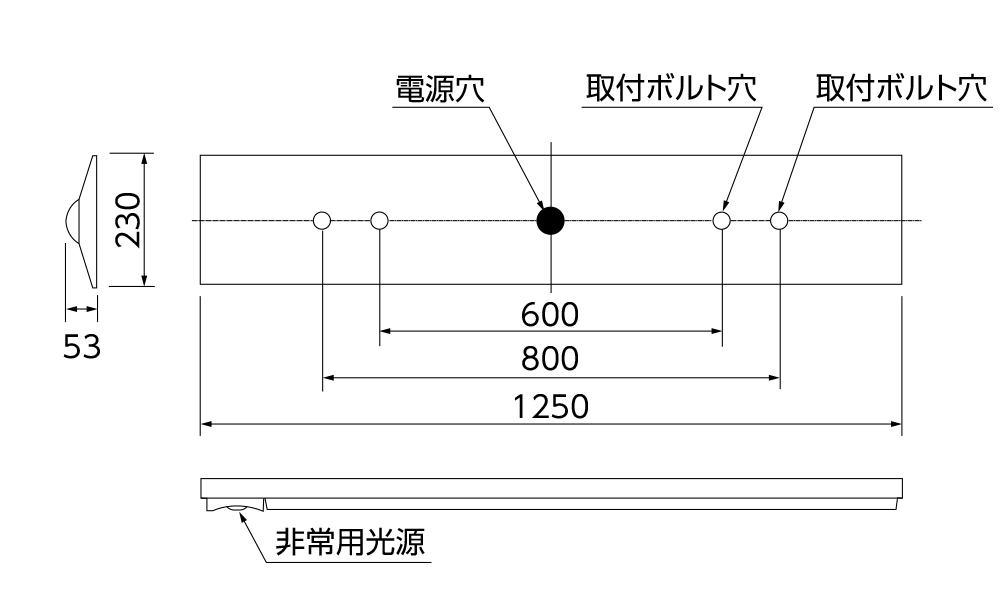

逆富士形〈230mm幅〉

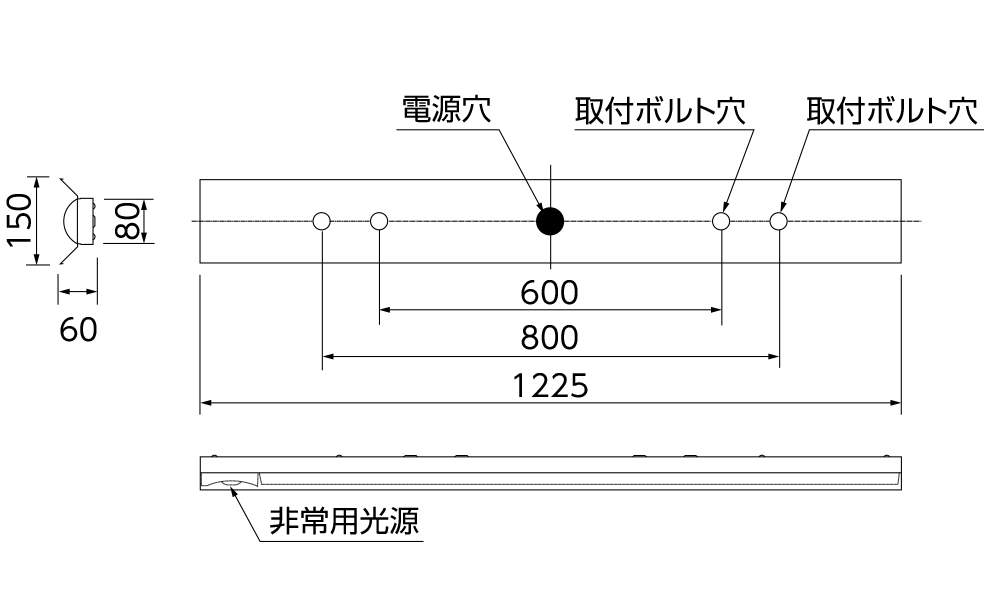

笠付形

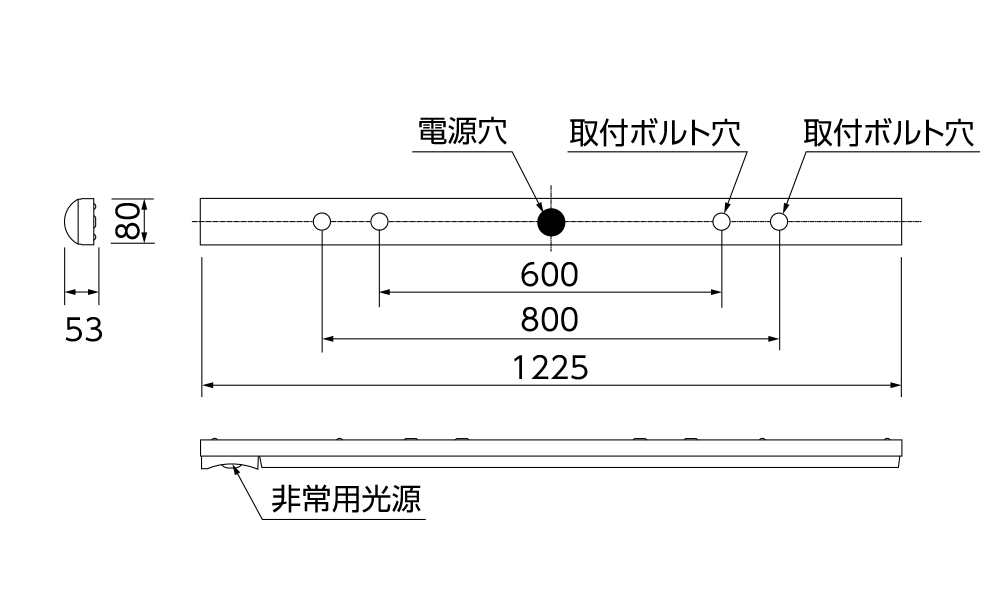

トラフ形

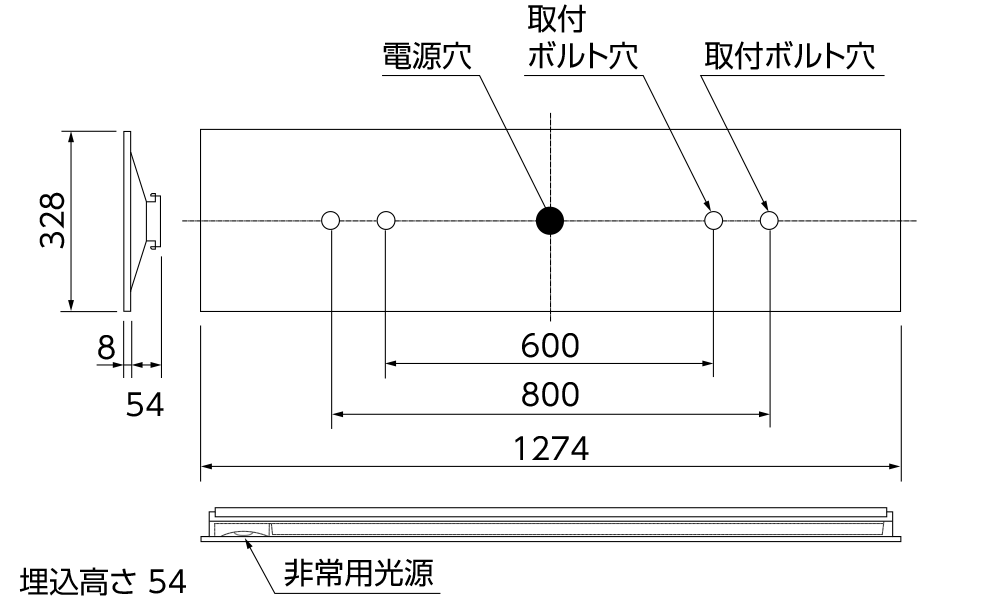

埋込形〈300mm幅〉

配置間隔表

逆富士形〈150mm・230mm幅〉・トラフ形

※非常時光源光束=660ℓm、保守率=0.93

器具取付高さ(m) 2.1 2.4 2.6 3.0 4.0
単体配置 A1 5.4 5.7 5.9 5.9 4.7
B1 5.8 6.1 6.1 5.9 5.2
B'1 4.6 4.9 5.1 5.1 4.4
直線配置 A2 12.7 13.6 14.2 15.1 16.6
B2 12.3 13.2 13.7 14.7 15.6
四角配置 A4 11.4 11.8 12.3 13.2 15.0
B4 10.4 11.5 12.0 12.8 14.5

笠付形

※非常時光源光束=660ℓm、保守率=0.88

器具取付高さ(m) 2.1 2.4 2.6 3.0 4.0
単体配置 A1 5.4 5.7 5.8 5.7 4.4
B1 5.7 6.0 6.0 5.9 5.4
B'1 4.6 4.8 4.9 4.7 3.9
直線配置 A2 12.5 13.5 13.9 15.0 16.0
B2 12.1 13.0 13.5 14.5 15.1
四角配置 A4 10.8 11.7 12.2 13.0 14.6
B4 10.6 11.3 11.7 12.6 14.4

埋込形〈300mm幅〉

※非常時光源光束=660ℓm、保守率=0.88

器具取付高さ(m) 2.1 2.4 2.6 3.0 4.0
単体配置 A1 5.4 5.7 5.8 5.8 4.6
B1 5.7 6.0 6.1 5.8 5.2
B'1 4.6 4.9 5.0 4.8 4.1
直線配置 A2 12.6 13.5 14.1 15.0 16.3
B2 11.7 12.7 13.3 14.5 15.3
四角配置 A4 11.4 11.9 12.2 13.1 14.6
B4 10.1 11.2 11.8 12.6 14.6

20W形

逆富士形〈150mm幅〉

  • 屋内用
  • 天井付
  • 自己点検機能付

1600ℓmタイプ FL20形(2灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELAV21611BNPN9 グリーン購入 K1-LSS9-2-15 12.7W 非調光 ￥73,700

830ℓmタイプ FL20形(1灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELAV20811BNPN9 グリーン購入
7.0W 非調光 ￥69,700

20W形の先頭へ

逆富士形〈230mm幅〉

  • 屋内用
  • 天井付
  • 自己点検機能付

1600ℓmタイプ FL20形(2灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELAV21612BNPN9 グリーン購入 K1-LSS10-2-15 12.7W 非調光 ￥74,300

830ℓmタイプ FL20形(1灯用)相当

形式 公共施設形式 消費電力 調光 希望小売価格
ELAV20812BNPN9 グリーン購入
7.0W 非調光 ￥70,300

20W形の先頭へ

仕様

逆富士形
150mm幅 230mm幅
光源色 昼白色(5000K)
光束維持時間 40000時間(光束維持率85％)
平均演色評価数 Ra83
非常時光源光束(ℓm) 660
質量 1.6kg

共通仕様

定格入力電圧 100～242V対応
定格周波数 50/60Hz共用
本体 鋼板(白色粉体塗装)
ライン形LEDユニット
(カバー)		 ポリカーボネート(乳白)
レンズ ガラス
蓄電池 ニッケル水素蓄電池
交換電池 FK792
非常灯評定番号 LALE-027
  • ※設置後、48時間以上通電(充電)しないと非常点灯しません。
  • ※電源を通電しないまま、蓄電池をつないで長時間放置しないでください。

寸法図

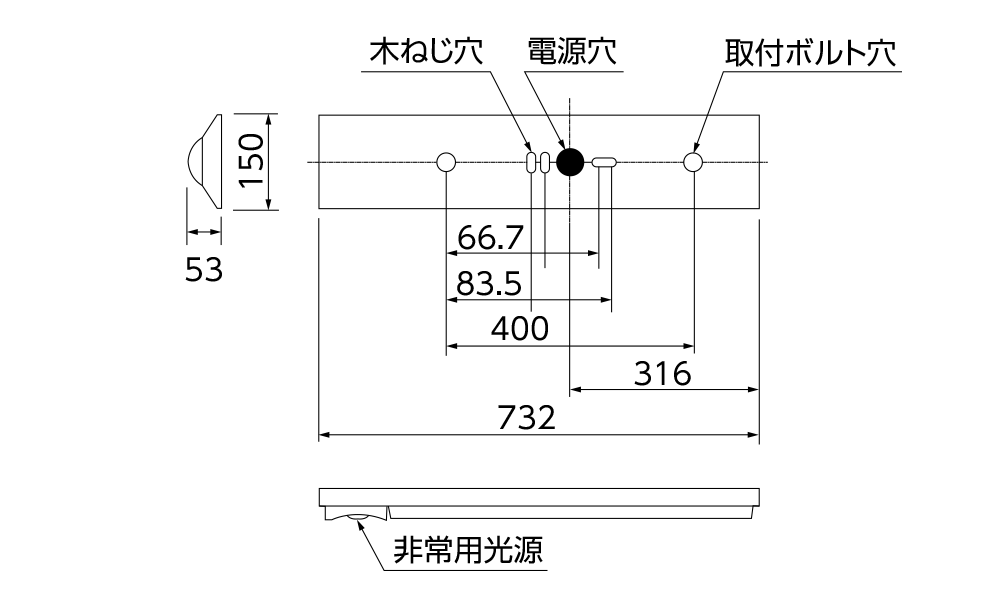

逆富士形〈150mm幅〉

※電源穴は中央にありませんのでご注意ください。

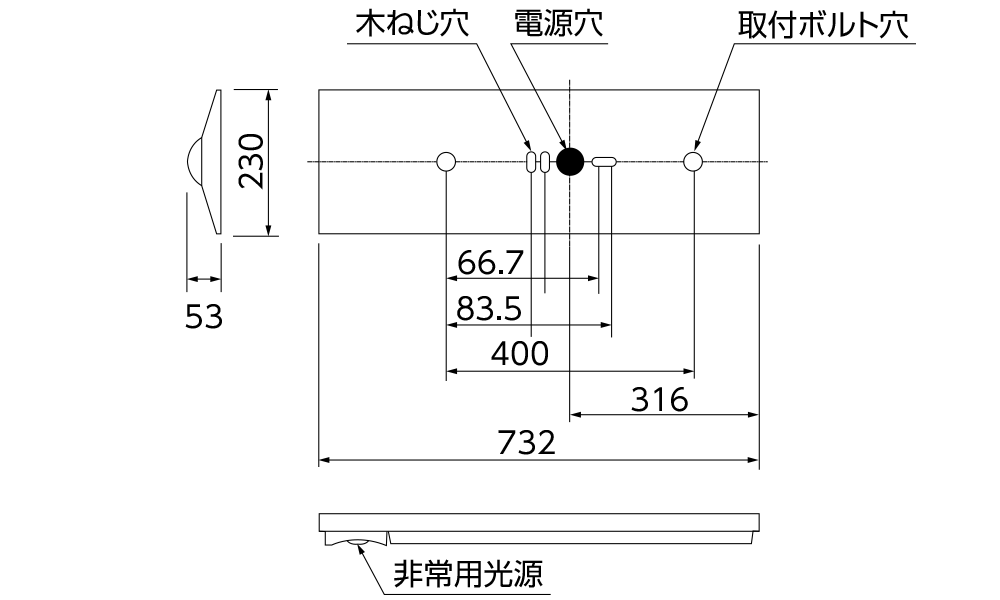

逆富士形〈230mm幅〉

※電源穴は中央にありませんのでご注意ください。

配置間隔表

※非常時光源光束=660ℓm、保守率=0.93

器具取付高さ(m) 2.1 2.4 2.6 3.0 4.0
単体配置 A1 5.4 5.7 5.9 5.9 4.7
B1 5.5 5.7 5.8 5.6 4.9
B'1 4.9 5.2 5.3 5.4 4.7
直線配置 A2 12.6 13.6 14.2 15.1 16.7
B2 12.2 13.2 13.7 14.6 15.6
四角配置 A4 11.1 11.9 12.4 13.3 15.3
B4 10.5 11.3 11.7 12.6 14.0

※表示価格は全て税抜き価格です。
