昼間用LED視線誘導灯の所要光度と設置方法に関する研究

技術開発室　技術部　技術開発グループ
情報機器事業部　事業推進部
国内営業本部　営業技術部　LCS

2.所要光度についての実験(続き)

2.4　評価手順

被験者は運転免許を所持する18名とした。被験者は以下の手順で視認実験を行った。

1. 視標から75mと100mの位置に椅子を6脚配置し，被験者を着席させる(図5)

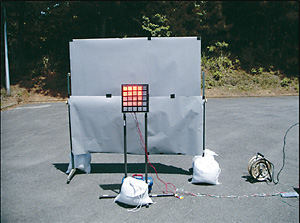

2. LEDの発光面積を変えながら，かつ調光をランダムに行う(図6)
3. 発光面は暗幕の開閉により，1.0秒間だけ提示する。
4. その都度，6段階で印象評価する(表2)。

2.5　実験結果

次に，この距離尺度を基に各刺激の平均値を求め，光度と目立ち度の関係と，視覚サイズと光度の関係を図に描いた。

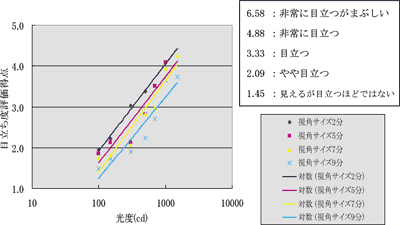

図7の光度と目立ち度の関係は，横軸に光度，縦軸に目立ち度の評価得点とし，それぞれの視覚サイズを変えたときの，光度と目立ち度評価得点の関係を表している。いずれの視覚サイズにおいても，光度が等比級数的に増加すると，それに伴い評価得点が等差級数的に増加していることがわかる。また，同じ光度では視覚サイズが小さくなるほど，評価得点が高くなる傾向がある。

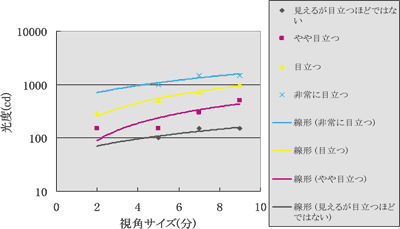

図8の視覚サイズと光度の関係は，横軸に視覚サイズを，縦軸に光度とし，各評価を得るための視覚サイズと光度の関係を表している。この図から「非常に目立つ」を得るための所要光度は，視覚サイズによらず約1000cd，「目立つ」を得るための所要光度は，視覚サイズ2～5分で500～700cd，5～7分で700～1000cdとなった。

2.6　考察

LED視線誘導灯の見え方の要因は，主に光度と見かけの大きさからなると思われる。LED視線誘導灯が注意喚起に必要な「目立つ」の評価を得るために必要である視覚サイズと光度は，2～5分で500～700cd，5～7分で700～1000cdとなったが，これは観測距離75～100mにおける発光面の大きさが前者は5×10cm～10×10cm，後者が15×15cm～20×20cmに相当する。

同じ光度であれば，視覚サイズが小さい方が評価が高い傾向を示したが，これは点光源に近づくほど，明るく感じられるためだと推測される。しかし，視線誘導灯の存在が予め示されていない場合には，視覚サイズが大きいほど誘目性が高くなると考えられる。

2.7　結論

昼間時，注意喚起(ここでは目立つ)のために必要なLED視線誘導灯の所要光度と発光面の大きさは，実際の設置を考慮した75～100mの距離から観測した結果によれば，

• 5×10cm～10×10cm程度の大きさで500～700cd程度
• 15×15cm～20×20cmで700～1000cd程度

と推測される。
