LED防犯灯「LEDioc STREET 7VA/10VA/20VA」- VAハーフタイプ -

株式会社アイ・ライティング・システム 商品開発部 商品開発課
照明事業部 商品企画開発部 企画課
照明事業部 商品企画開発部 第二開発課

キーワード

防犯灯,LEDioc STREET,省エネ,リース対応

1.はじめに

LED防犯灯シリーズは,2014年4月に40VAタイプ,同年10月に10VAタイプ,2017年4月に20VAタイプを発売しているが,配光性能を変えずに電気料金区分を下げた防犯灯が各社からラインアップされてきた。

これに対応すべく省電力化でCO₂排出削減に大きく貢献でき,リース事業・ESCO事業にも対応するLED防犯灯VAハーフタイプを開発した。

2.商品概要

本シリーズは,従来品と同等以上の明るさを維持しながら,電気料金区分を下げることができる防犯灯である。本商品を使用することで,大幅な消費電力の削減が可能となる。また,従来品より設置間隔を広げることができるので,設置台数を減らすこともできる。

器具の外観図を図1に,外形寸法図を図2に示す。また,商品ラインアップを表1に,商品仕様を表2に示す。

図1 外観図

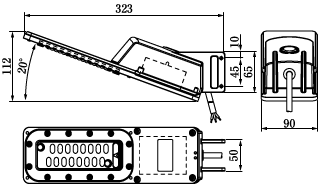

図2 外形寸法図

表1 品種一覧
区分 形式 自動点滅機能 定格光束(ℓm) 消費電力(W)
7VA E70061SAN9 900 5.8
E70062SAN9
10VA E70063SAN9 1250 8.5
E70064SAN9
20VA E70065SAN9 2300 18.4
E70066SAN9
表2 商品仕様
光源色 昼白色タイプ
(5000K相当)
平均演色評価数 Ra70
入力電圧 AC100〜240V
周波数 50/60Hz共用
LEDモジュール寿命 60000時間
質量 1.1kg
保護等級 IP44
使用温度範囲 -20℃〜+35℃
耐雷サージ 15kV(コモンモード)
光束維持率 75%
仕上色 アイボリー
(マンセル7.5Y9/1, 日塗工27-90B相当色)
材質 本体 アルミダイカスト
グローブ ポリカーボネート

3.特長・機能

3.1 電気料金の抑制

従来と同等以上の空間の明るさを維持しながら,電灯料金契約区分を2〜4ランク下げることができるため,消費電力を削減して電力料金を抑制できる。電力料金比較を図3に示す。

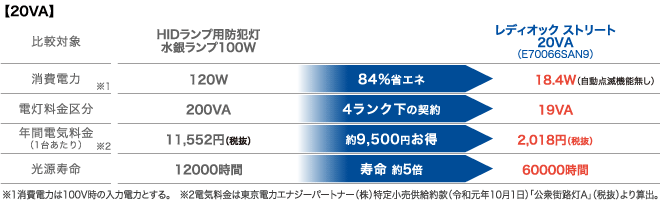

図3 電気料金比較

3.2 電圧フリー

従来品は100V用もしくは100/200V用としていたが,本シリーズではフリー電圧(100〜240V)とした。

3.3 配光性能

配光性能は従来品と同等以上の設置間隔を実現した。照度分布図を図4に示す。設置間隔を広げることができるので,設置台数を減らすことができる。

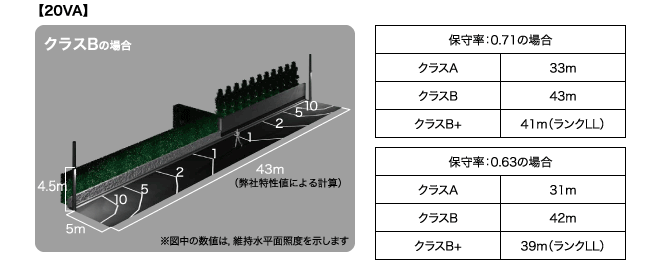

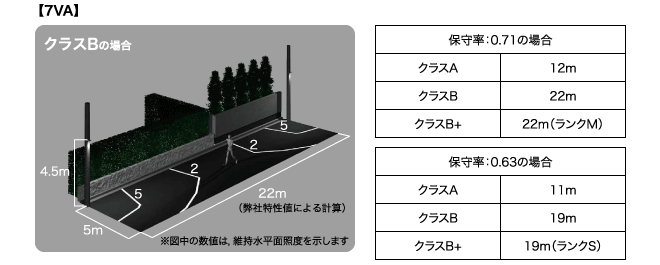

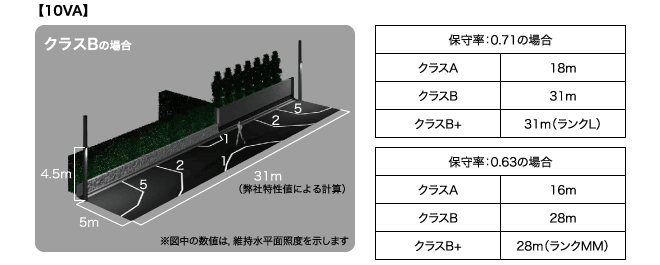

図4 照度分布図

3.4 公共施設用器具対象品

本シリーズは公共施設用器具形式「LBF2RP」に適合する。

4.おわりに

従来品と比較し,配光性能を維持させつつ省電力化を実現することができた。

今後も多くの競合メーカーが防犯灯をリニューアルしてくることが考えられるので,市場動向を確認しながら新商品の開発を行っていく。

この記事は弊社発行「IWASAKI技報」第40号掲載記事に基づいて作成しました。
(2019年5月17日入稿)
