LEDioc FLOOD NINO™ - 屋外用小型LEDスポットライト -

株式会社アイ・ライティング・システム 機器技術部 第一機器技術課 神尾 忠宏

キーワード

LEDioc FLOOD NINO™,LED,投光器,高出力,省エネ,CO₂削減,長寿命,コンパクト

4.特徴・機能

4.1 ミラー付モジュール

図3 ミラー付モジュール

図3 ミラー付モジュール

本器具の光学性能部分には8W LEDパッケージ(シチズン電子製)を1つ内蔵したミラー付モジュールを採用しており,このミラー付モジュールの仕様を変更することで様々なLED色温度や配光を実現することができる。図3にミラー付モジュールを示す。

4.2 IP性能

本器具のIP性能はIP65である。LEDの発熱量が少なく,呼吸作用による水の吸込力が弱いため,従来では不可とされていた水の跳ね返りのあるような使用環境においても使用が可能となっている。

4.3 配光性能

狭角,中角,広角の3種類の配光パターンをラインアップした。配光性能を表3に,ECF0121N/SA1/W(DG),ECF0122N/SA1/W(DG),ECF0123N/SA1/ W(DG)の配光図を図4から図6に示す。図7はハロゲン75WとECF0122 N /SA1/W(DG)を1灯配置した場合の照度分布図で,平均照度はハロゲン75Wと同等以上の性能となり,約78%の消費電力・CO₂排出量の削減が可能となった。

表3 配光性能
色温度
(K)
配光 演色性
(Ra)
中心光度
(cd)
1/10ビーム角
(°)
器具光束
(ℓm)
2700 狭角 80 4256 36 523.8
中角 2191 48 516.6
広角 914 72 560.8
3000 狭角 80 4730 36 580.4
中角 2490 48 577.4
広角 1051 72 621.6
4000 狭角 80 5605 36 671.7
中角 2780 50 685.7
広角 1202 72 721.9
5000 狭角 70 5807 36 724.9
中角 2948 52 737.6
広角 1262 74 777.8

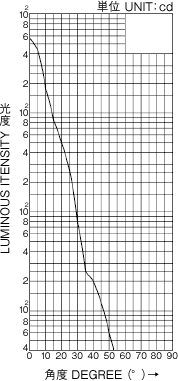

図4 ECF0121N/SA1/W(DG)

図4 ECF0121N/SA1/W(DG)

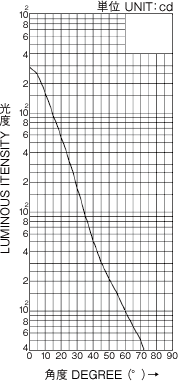

図5 ECF0122N/SA1/W(DG)

図5 ECF0122N/SA1/W(DG)

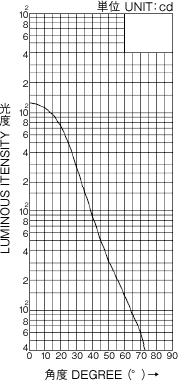

図6 ECF0123N/SA1/W(DG)

図6 ECF0123N/SA1/W(DG)

比較例

  • Aハロゲン電球用投光器(ハロゲン電球75W)JC0-L1.3+JD110V75W/P/M
  • Bレディオック フラッド ニノ(中角配光・昼白色)ECF0122N/SA1/W(DG)

光源

  • A ハロゲン電球75W
  • B LED

消費電力※1

  • A 75W
  • B 16.3W

約78%省エネ

年間電気料金※2

  • A 6,300円
  • B 1,369円

4,931円お得

年間CO₂排出量※3

  • A 約129kg-CO₂
  • B 約28kg-CO₂

約101kg-CO₂削減

光源寿命

  • A 1500時間
  • B 40000時間

寿命約26倍

平均水平面照度

  • A 55ℓx
  • B 54ℓx

明るさほぼ同等

  • ※1:ハロゲン電球の消費電力は定格電圧入力時の入力電力とする
  • ※2:電気料金目安単価は21円/kWh(税抜)、年間点灯時間4000時間で計算
  • ※3:CO₂排出量は0.43kg-CO₂/kWhとして算出

4.4 低誘虫

LEDにより虫の好む紫外線域の波長をほとんど含まないため,虫の誘引を抑制することができる。

5.おわりに

本商品の開発により,低ワットクラスのLED器具を同時に多数ラインアップすることができた。今後は,アーム,フランジ及びスパイクなどのアクセサリーを商品化させる予定である。

NINOとはイタリア語で「かわいらしい」という意味であり本商品がお客様に末永く愛されることを願う。

この記事は弊社発行「IWASAKI技報」第26号掲載記事に基づいて作成しました。
(2012年6月4日入稿)
