LEDioc FLOOD NINO™ - 屋外用小型LEDスポットライト -

株式会社アイ・ライティング・システム 機器技術部 第一機器技術課 神尾 忠宏

キーワード

LEDioc FLOOD NINO™,LED,投光器,高出力,省エネ,CO₂削減,長寿命,コンパクト

1.はじめに

LEDを搭載した照明器具は光量不足により低ワットクラスから徐々にLED化されてきたが,近年のLEDパッケージの技術進歩により,高出力タイプが次々と市場投入されることでHID中ワットクラスにおけるLED投光器の商品化はますます加速していくものと考えられる。

一方,低ワットクラス(例えばハロゲン電球75W)の市場においては,影の輪郭のにじみや不自然な影の発生などの問題から,高出力LEDを1個だけ内蔵させ,発光部を一つにしたタイプのLED器具が主流となってきた。

当社においてはLEDioc FLOOD NEO™シリーズやLEDioc FLOOD BLITZ™のような高出力形パッケージを採用したLED器具においては,圧倒的な光量にお客様から好評を得ている。しかしながら,低ワットクラスにおいて,適切な商品群が存在しないのが現状であり,本市場におけるコンパクトなスポットライトの開発が急務とされていた。このような背景の中,小型LEDスポットライトの開発に着手した。

2.商品概要

本器具はLED,反射鏡の組み合わせによりお客様から要求される様々な配光や色温度に対応できるミラー付モジュールを核とし,筺体にはあらゆるシーンに対応できるようなオーソドックスなデザインを採用した。

2.1 商品構成

表1に商品構成を示す。本商品は仕上色2種類,配光タイプ3種類,LED色温度4種類の組み合わせにより合計24種類から構成される。

表1 商品構成
仕上色 配光 2700K
(Ra80)
3000K
(Ra80)
4000K
(Ra80)
5000K
(Ra70)
ホワイト 狭角 ECF0121L/SA1/W ECF0121LW/SA1/W ECF0121W/SA1/W ECF0121N/SA1/W
中角 ECF0122L/SA1/W ECF0122LW/SA1/W ECF0122W/SA1/W ECF0122N/SA1/W
広角 ECF0123L/SA1/W ECF0123LW/SA1/W ECF0123W/SA1/W ECF0123N/SA1/W
ダークグレイ 狭角 ECF0121L/SA1/DG ECF0121LW/SA1/DG ECF0121W/SA1/DG ECF0121N/SA1/DG
中角 ECF0122L/SA1/DG ECF0122LW/SA1/DG ECF0122W/SA1/DG ECF0122N/SA1/DG
広角 ECF0123L/SA1/DG ECF0123LW/SA1/DG ECF0123W/SA1/DG ECF0123N/SA1/DG

2.2 外観

図1 商品外観

図1 商品外観

商品外観並びに外形・構造を図1及び図2に示す。

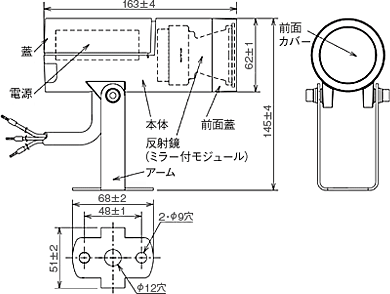

図2 外形・構造図

図2 外形・構造図

3.仕様

表2に仕様を示す。

表2 仕様
項目 仕様
本体 アルミダイカスト
前面カバー アクリル
アルミダイカスト
前面蓋 アルミダイカスト
反射鏡(ミラー付モジュール) アルミダイカスト
アーム ステンレス
塗装 本体,前面カバー 電着塗装後 ポリエステル樹脂粉体焼付塗装
蓋,アーム ポリエステル樹脂粉体焼付塗装
仕上色 ダークグレイ,ホワイト
LED 8W×1個(使用時はオーバードライブにより13W)
設計寿命 40000時間
使用周囲温度 -5℃~35℃
質量 0.86kg
内蔵電源 入力電圧 100V専用
周波数 50Hz/60Hz共用
消費電力 16.3W
IP性能 IP65
