施設報告

鹿児島ふれあいスポーツランド - 屋内スポーツ施設の照明 -

国内営業事業部　九州技術設計センター
国内営業事業部　福岡営業所　鹿児島事務所

キーワード

鹿児島ふれあいスポーツランド，屋内スポーツ施設，維持管理，セラミックメタルハライドランプ

屋内各施設の概要を照明器具配置と維持管理対策および照明設備について紹介する。

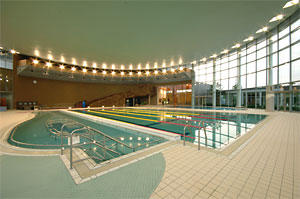

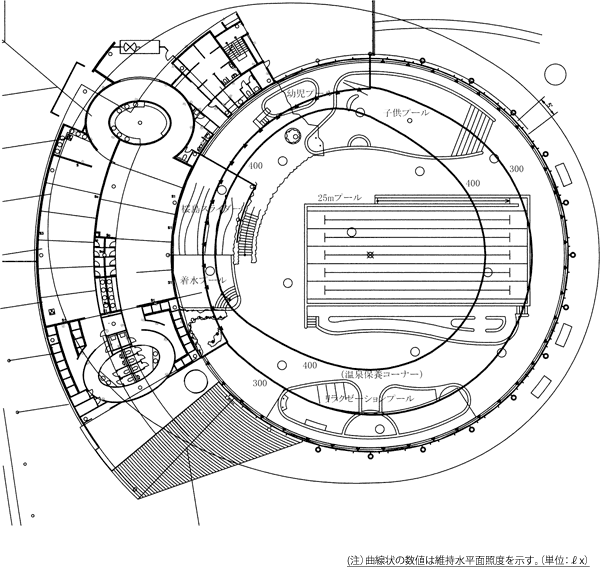

屋内プールは，25mプール，子供プール，幼児用プール，スライダープールに温泉保養コーナーとしてリラクゼーションプール等が設置されており，子供から老人まで幅広い市民の利用が可能な施設である(図3)。

照明配置と維持管理対策

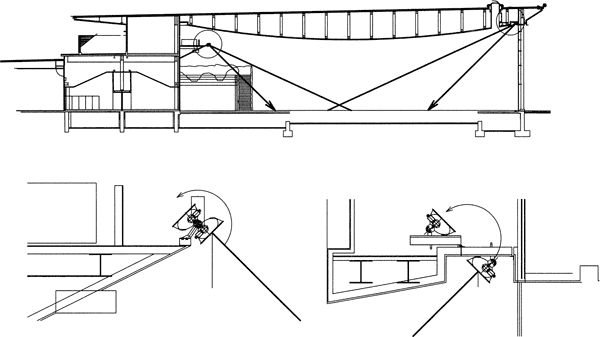

施設形状が円形のため照明器具の配置は，周囲の壁面上部の全周配置である。ランプ交換における維持管理対策として，高所取付であるが，足場等の設置が不要で背面作業が行える方法として，建築にて器具取付部を回転出来る構造を採用した(図4)。
照明設備
温泉施設を併設している屋内温水プールであるため，器具は前面ガラスのテフロン膜付，安定器は周囲温度-10℃～+50℃仕様とし，ランプは高演色・高効率・長寿命の特性を持つ，セラミックメタルハライドランプ400Wを採用した。照度レベルはレクレーションレベルとし，昼間時は太陽光の入射の補光照明として，壁側の灯具を点灯している。

照明面積及び平均照度
区分	照明面積(m²)	維持平均照度(ℓx)
全体	1520	375

保守率：0.8

照明設備数量表
シンボル	名称	摘要	数量
▼	器具	HID400W用角形投光器 (中角配光，前面ガラス・テフロン膜付)	48台
	ランプ	セラミックメタルハライドランプ400W (拡散タイプ)	48本
	安定器	セラミックメタルハライドランプ400W用 (200V，SUS，使用周囲温度 -10～+50℃)	48台
