施設報告

三鷹駅北口LED点字ブロック - 視覚障害者歩行支援LED点字ブロック -

国内営業事業部営業技術部営業技術企画グループ
情報機器事業部事業企画グループ

キーワード

武蔵野市，バリアフリー，点字ブロック，視線誘導，視覚障害，LED，高輝度

3．LED付点字ブロック (つづき)

3.2 仕様

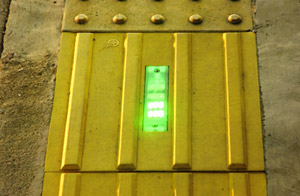

点字ブロックに，点状及び線状を用途に合わせた光色の異なる高輝度形LEDを埋込み2方向照射とし，点状ブロックは注意を促す赤色の光，線状ブロックは誘導を促す緑色の光を使用した。これを制御盤により薄暮・夜間の切り替え，調光制御を行なっている。(表2，3)また，高輝度反射形LEDを使用することで，歩行者の視認性を高め，より遠方からの誘導効果が高くなっている。(図3，4)

表2　LED付点字ブロック仕様
		線状ブロック	点状ブロック
LED部	発光色	緑色	赤色
	ケース材質	ポリカーボネイト
	発光素子	高輝度反射形LED
	ピーク光度	15cd(フル点灯時)
	定格電圧	DC24V
	消費電力	0.5W以下
ブロック		300×300

表3　制御盤仕様
項目	仕様	写真
外形寸法	400(幅)×500(高さ)×200(奥行)
電源	AC100V(in),DC24V(out)
回路	2回路
機能	薄暮・夜間調光
