施設報告
パソナ社植物育成施設における照明設備
光応用事業部 光応用営業部 第三営業課
国内営業事業部 営業技術部 中央技術設計センター
技術開発室 技術研究所 環境技術グループ
キーワード
パソナO₂，植物育成施設，人工光源，光放射応用，照明設備
3. 照明設備
「パソナO₂」は，6つの部屋に異なる植物を栽培している。照明設備は，各々の植物の成育維持とショールームとしての役割を果たすべく，植物を美しく見せることを主目的として設置されている。
表2に「パソナO₂」に納入した照明機器の仕様および数量を示す。
また，表3に，使用されている光源の植物育成に関する特性を示す。
| 場所 | 使用光源 | 照明器具 | 数量(台) | 容量(kW/台) | 備考 |
|---|---|---|---|---|---|
| ルーム1(花き類) | 白色LED | 特注品 | 10500ドット/台 | 1.89 | 75ドット×140 |
| 赤青LED調光装置 | 特注品 | 3 | 0.25 | 各色300ドット | |
| 赤緑LED調光装置 | 特注品 | 3 | 0.25 | 各色300ドット | |
| 赤色LD装置 | 特注品 | 2 | 0.005 | 50mW49ドット/台 | |
| CMH70W(白色形) | スポットライト | 27 | 0.083 | セラミックメタルハライドランプ | |
| ルーム2(ハーブ類) | CMH70W(白色形) | スポットライト | 14 | 0.083 | セラミックメタルハライドランプ |
| ルーム3(棚田) | HPSL360W | セード | 11 | 0.375 | 高圧ナトリウムランプ |
| MHL5波長形400W | セード | 20 | 0.415 | メタルハライドランプ | |
| ルーム4(トマト) | HfFL86W(3波長形) | 笠付形2灯用 | 24 | 0.18 | 昼白色形・天井面 |
| HfFL86W(3波長形) | トラフ形1灯用 | 40 | 0.09 | 昼白色形・壁面 | |
| ルーム5(野菜類) | CMH70W(白色形) | スポットライト | 14 | 0.083 | セラミックメタルハライドランプ |
| ルーム6(棚式栽培) | FLR110W(3波長) | トラフ形1灯用 | 64 | 0.097 | 昼白色形 |
| その他(カフェテリア等) | FLR40W(3波長形) | トラフ形1灯用 | 56 | 0.044 | 昼白色形 |
| CMH70W(白色形) | スポットライト | 40 | 0.083 | セラミックメタルハライドランプ |
| 使用光源名 | 大きさ(W) | 光変換効率 (380～780nm)(%) |
育成放射効率 (400～700nm)(%) |
PAR 放射エネルギー (mW/ℓm) |
R/B比 | R/FR比 |
|---|---|---|---|---|---|---|
| 高圧ナトリウムランプ | 360 | 37.0 | 27.3 | 2.5 | 4.50 | 4.6 |
| メタルハライドランプ (5波長形) |
400 | 32.8 | 20.9 | 3.4 | 0.89 | 8.1 |
| セラミックメタルハライドランプ (白色形) |
70(360) | 37.3 | 16.9 | 3.2 | 1.38 | 3.9 |
| 3波長形蛍光ランプ (昼白色形) |
40 | 28.1 | 18.5 | 3.1 | 0.71 | 12.3 |
| 3波長形蛍光ランプ (昼白色形) |
110 | 28.1 | 18.5 | 3.1 | 0.71 | 12.3 |
| Hf 3波長形蛍光ランプ (昼白色形) |
86 | 25.8 | 17.1 | 2.4 | 0.70 | 9.7 |
| 白色形LED (青＋蛍光体) |
0.07 | 11.3 | 7.0 | 5.2 | 0.30 | 9.7 |
| 赤色形LD (658nm) |
0.05 | 80.0 | - | - | - | - |
以下に各部屋の照明設備の概要を示す。
1) ルーム1：花き類栽培(図3)
- 照明目的
- 花き類栽培の成育維持と美しく見せること
- 照明手法
- LED近接照射とHIDランプによる演色性改善補光
- 使用光源
- 白色LED(10500ドット)＋セラミックメタルハライドランプ70W
- 平均光強度
- 61μmol・m⁻²・s⁻¹(4300ℓx)
・・・白色LEDのみ点灯(白色LED光源部 下降時) - 平均光強度
- 88μmol・m⁻²・s⁻¹(6700ℓx)
・・・白色LED＋HIDランプ点灯(白色LED光源部 上昇時)
図3 ルーム1 花き栽培

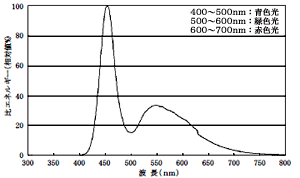

図4 白色LED 分光分布図
2) ルーム2：ハーブ類栽培(図5)
- 照明目的
- ハーブ類栽培の成育維持と美しく見せること
- 照明手法
- HIDランプによる局部照明
- 使用光源
- セラミックメタルハライドランプ(CMH)70W(白色形)
- 平均光強度
- 45μmol・m⁻²・s⁻¹(3900ℓx)
図5 ルーム2 ハーブ栽培

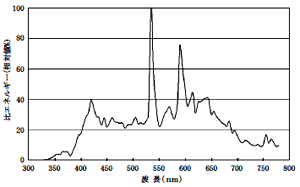

図6 CMH の分光分布図
