LEDioc LEDライトバルブF

エリア照明に最適な投光器専用LEDランプ。放熱性を高める空冷ファン搭載

ヒートシンク(放熱板)での放熱に加え、新たにファンを搭載することでHID投光器のように十分な放熱が必要とされる小形密閉形器具での使用が可能になりました。

• ※改修などで既設の器具を継続して使用する場合は、必ず器具の点検を行ってください。

適合器具はこちらをご覧ください。その他詳細はご使用上の注意をご覧ください。

• 駐車場照明
• エリア照明
• 投光器専用

• 特長／比較例
• ラインアップ
• 適合器具一覧

特長

既設の器具がそのまま使用可能

既設器具のランプと安定器を交換するだけなので、初期投資額を低く抑えることが可能です。さらに、電源も既設水銀ランプ用安定器と同じ場所に設置できます。

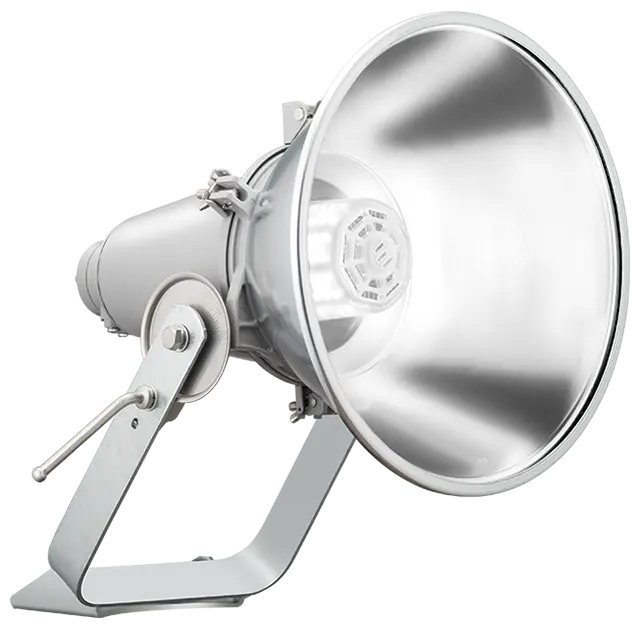

「LEDライトバルブF」は、投光器（密閉形）に適合可能です。既設器具を有効にいかしたまま、またイメージを変えることなくLED化を行うことができます。

※ランプは、当社製照明器具と組合せて使用してください。適合器具はこちらをご覧ください。耐振形器具、屋内プール用器具にはご使用いただけません。その他詳細はご使用上の注意をご覧ください。

専用ファン搭載で投光器(密閉形)に使用可能

これまでのヒートシンク(放熱板)での放熱に加え、新たに空冷ファンを搭載しました。
これによって投光器内部の空気を循環させ、ランプからの熱が空気を通じて投光器本体に伝わることで放熱します。(強制空冷方式)
ファンの駆動音も投光器にランプを取付けた状態で、図書館レベルの低騒音(約40dB)に抑えています。

ファン駆動音

約40dB(市内の深夜・図書館 相当)

ファン設計寿命

40000時間

• ※屋内の静かな場所では、駆動音が気になる場合があります。
• ※適合器具は適合が確認された投光器具となります。耐振形仕様器具、安定器併置形器具にはご使用いただけません。詳しくは適合器具一覧をご覧ください。

3つの取付けピッチ(電源ユニット)

電源ユニットの取付ピッチは、各安定器の取付ピッチ235mm(200V)、295mm(100V)、255mm(低始動電流形)に合わせて3タイプに対応します。

優れた安全機能

ランプ

温度保護機能

ランプ部が高温になった場合、ランプが消灯します(温度が下がっても自動復帰しません。復帰するには電源の再投入が必要となります)。

※温度保護機能は、ランプが異常な状態になり温度上昇した場合の保護機能であり、使用温度範囲を超えないための安全回路ではありません。ランプの使用温度範囲を守ってご使用ください。

電源ユニット

絶縁回路の採用

商用交流電源(一次側)とLED回路(二次側)を絶縁トランスで分離した回路構成となっています。

※結線作業は必ず電源を切って行ってください。

過電流保護機能

規定値以上の電流が流れた場合に動作する非復帰方式のヒューズを内蔵。過電流よる事故を防止します。

無負荷保護機能

電源ユニットの二次側が断線した場合、又はランプをソケットから取外した場合、瞬時に電源供給を遮断します。(復帰するには電源の再投入が必要です)^※

※復帰させる場合は一次側の電源を遮断し、1分以上経過してから電源を再投入してください。

極性フリー^※1

LEDは直流点灯であるため、電源別置形の場合、接続時にランプと電源の極性を合わせる必要がありました。LEDライトバルブFは、ランプ部にブリッジ回路を組込むことで、プラス・マイナスを逆に接続しても点灯が可能となりました。

• ※1ランプは極性フリーですが、安全性を確保するため、施工時は口金の先端部分を電源ユニットのプラス側に接続することをおすすめします。
• 注) LEDライトバルブFは直流点灯です。必ず専用の電源ユニットと組合せてご使用ください(商用電源や安定器の二次側に直接接続しないでください)。

低い誘虫性

LEDは虫の好む紫外線域の波長をほとんど含まないため、虫が寄り付きにくい光源です。

比較例
