LEDioc LEDアイランプ E39口金形

安全上のご注意

警告

※製品の取扱いを誤った場合、死亡又は重傷を負うことが想定される危害の程度を示します。

  • HIDランプ用器具(安定器二次側)、非常用照明器具、誘導灯器具、防爆用器具では絶対に使用しないでください。ランプの破損、発煙又は点灯回路損傷のおそれがあります。
  • 直流電源では絶対に使用しないでください。ランプの破損、発煙又は点灯回路損傷のおそれがあります。
  • 取付け、取外し、又は器具清掃の際は、必ず電源を切ってください。感電のおそれがあります。
  • 紙や布で覆ったり、燃えやすいものに近づけないでください。火災や器具過熱のおそれがあります。
  • 調光機能の付いた照明器具及び回路では使用できません。不点灯や短寿命のおそれがあります。
  • 必ず専用の落下防止ワイヤを取付けて使用してください。ランプ落下のおそれがあります。

注意

※製品の取扱いを誤った場合、傷害を負うことが想定されるか又は物的損害が想定される危害・損害の程度を示します。

  • 屋外で使用する場合は、弊社適合ランプホルダ、又は防水構造の器具と組合せて使用してください。適合以外の器具に使用されますと浸水により絶縁不良・感電・ランプ故障・前面グローブ落下のおそれがあります。
  • 落としたり、物をぶつけたり、無理な力を加えたり、きずつけたりしないでください。特に器具清掃の際はご注意ください。破損した場合、落下や破片の飛散によるけがのおそれがあります。
  • セード・フード・ガード付器具ではご使用になれません。前面カバー落下や短寿命の原因となるおそれがあります(一部例外有)。
  • 万一、発煙や異臭などの異常を感じた場合、直ちに電源を切って使用を中止してください。異常状態のまま使用しますと火災、感電のおそれがあります。
  • 点灯中又は消灯後しばらくは、ランプが熱いので絶対に手又は肌を触れないでください。やけどのおそれがあります。
  • 引火する危険性のある雰囲気(ガソリン、可燃性スプレー、シンナー、ラッカー、粉じんなど)で使用しないでください。火災や爆発のおそれがあります。
  • 酸、アルカリなどの腐食性雰囲気の場所では、使用しないでください。口金腐食や漏電及びランプ落下、破損によるけがのおそれがあります。
  • 油類・薬品などが付着する場所では、使用しないでください。樹脂カバーなどの劣化(ソルベントクラックなど)によるランプ落下、破損によるけがの原因となることがあります。
  • ソケットに確実に取付けてください。ランプ落下のおそれがあります。
  • ランプの重さを十分考慮した適合器具で使用してください。器具落下のおそれがあります。
  • 電球スタンド又は多灯用器具では、ランプが重いため器具の転倒や落下のおそれがあります。また、前面が落下したり、短寿命の原因となるおそれがあるためご使用になれません。
  • 前面カバー(グローブ)に亀裂が生じた場合、そのままの状態で使用しないでください。カバーの落下、浸水により感電・ランプ故障のおそれがあります。
  • 塗料などを塗らないでください。ランプが過熱し、破損によるけがのおそれがあります。
  • ランプを長時間直視しないでください。目の痛みや視力障害のおそれがあります。
  • 冠水するおそれのある場所では使用しないでください。漏電、感電、故障のおそれがあります。

ご使用上の注意

  • ご使用時間の目安は、LED光源寿命40000時間、又は8~10年となります。外観に異常がなくても内部の劣化は進行しますので、LED光源寿命を経過したランプは交換をおすすめします。破損や落下、それに伴うけがのおそれがあります。
  • ランプは、下記の環境・条件では使用しないでください。火災・感電・ランプ落下によるけがのおそれがあります。
    • 点灯時の周囲温度が使用温度の範囲を超える場所※1
    • 湿度の高い所(85%を超える場所)
    • 振動・衝撃のある場所
    • 腐食性ガス、可燃性ガスの生じる場所
    • 塩害のおそれのある場所
    • 油類、薬品などが付着する場所
    • 粉じんの多い場所
    • 塩素を使用している屋内プール
    • 冠水するおそれのある場所

    ※1:ランプは、組合せる器具の使用温度範囲内で使用してください。

  • 温泉地など硫黄成分を含む腐食性ガスが発生する場所では使用しないでください。不点灯や短寿命の原因となることがあります。
  • 口金部は防水構造となっていないため、専用器具以外で使用すると浸水により絶縁不良・感電・故障の原因となるおそれがあります。
  • ランプは、下記の器具には取付けできません。火災・感電・ランプ短寿命・前面カバーを含むグローブ、及びランプ落下の原因となります。
    • ガードGS6・GHS3の付いた器具(S形ホルダにおいて)
    • HID照明器具(安定器を使用するもの)
    • 調光・センサ機能の付いた照明器具及び回路(100%点灯でも使用不可)
      ただし、ESP14003/BK(/S)、ESP14004/BK(/S)は除く
    • 誘導灯、非常用照明器具、防爆用器具
    • 高天井器具
    • ダウンライト形照明器具
    • 投光器
    • セード・フードの付いた器具(30Wはフードに適合します)
    • 断熱材施工器具
    • 密閉形又は密閉に近い器具
    • ランプと反射板などの隙間が狭い器具
    • ハンドランプ類

    (上記以外に、使用器具の種類によって寸法的、熱的、その他の状況により使用できない場合があります)

  • 施工時などの一時的な点灯確認以外で、日中は点灯しないでください。不点灯や短寿命の原因となるおそれがあります。
  • LEDアイランプの最大径部を持って器具に挿入し、止まるまでねじ込んでください。(ランプフィン部を持っての取付けは、フィン破損の原因となりますので絶対に行わないでください)
  • 直流電源では使用しないでください。
  • 定格入力電圧AC100~242V(±10%)の範囲で使用してください。
  • 発電機を電源とする場合は、正弦波インバータ搭載発電機以外では使用しないでください。不点灯や短寿命の原因となります。また、発電機を起動し安定してから、LEDアイランプに通電してください。
  • 調光機能や遅れスイッチ及びセンサライトには使用できません。不点灯や短寿命の原因となります。
  • 口金変換アダプタは、使用しないでください。接触不良による不点灯や短寿命のおそれがあります。

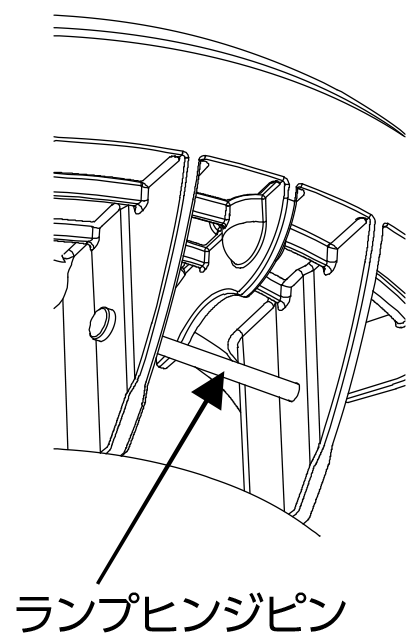

  • ランプヒンジピンには専用の落下防止用ワイヤ(同梱)以外は取付けないでください。ランプ破損のおそれがあります。
  • LEDの交換はできません。分解や改造は絶対に行わないでください。
  • 周囲温度が非常に高くなる場所(ガス器具やストーブなどの熱器具の近傍)では使用しないでください。
  • 点灯しているランプを長時間直視しないでください。目を傷めたり、目に悪影響を及ぼすおそれがあります。
  • 赤外線リモコンを使用する機器(テレビやエアコンなど)の近くで点灯すると、リモコンが誤動作する可能性があります。
  • ラジオやテレビなどの音響、映像機器を使用しますと、ランプが雑音の原因となることがあります。雑音が入る場合はランプから1m以上離して使用してください。
  • ランプに向かって殺虫剤を噴霧しないでください。変色やランプひび割れのおそれがあります。
  • ランプが汚れた場合は、必ず電源を切りソケットから外した状態で柔らかい布などをよくしぼって水拭きしてください。洗剤、薬品、アルコール、シンナーなどを使用しての拭取りは、ランプひび割れのおそれがあります。
  • LEDは、光源色、明るさにばらつきがあり、同じ形式の商品でも光源色、明るさが異なることがあります。
  • 照明器具の寿命の目安は、8~10年です。LEDアイランプに取替えてご使用いただく場合は安全のため、既設器具の寿命内でご使用ください。
  • 既設のランプホルダで使用する場合は、取付前にランプホルダの点検を行ってください。特に、高所に取付けられた看板照明の場合は落下のおそれのない状態で使用してください。点検で異常が確認された場合はホルダを交換してください。
  • 既設の照明設備で点灯する場合には、照明器具、配線に絶縁劣化がないことを点検のうえ、使用してください。点検で異常が確認された場合は、器具ごと交換してください。
  • 器具が堅ろうに取付けられていることを確認してください。
  • アーム・台座に腐食・損傷など、落下のおそれのないことを確認してください。
  • 器具本体に腐食・損傷など、落下のおそれのないことを確認してください。
  • ソケットの受金及び中心接触片が腐食していないことを確認してください。
  • ケーブルに亀裂の発生や損傷がないことを確認してください。
  • ガード(指定ガードを除く)、又はセード・フード付き器具の場合は、取外してご使用ください。不点灯や短寿命の原因となることがあります。

弊社K形・S形ランプホルダへのLEDアイランプ 取付け手順

重要:取付け前の確認

  • 既設のK形・S形ランプホルダで使用する場合は、取付前にランプホルダの点検を行ってください。特に、高所に取付けられた看板照明の場合は落下のおそれのない状態で使用してください。点検で異常が確認された場合はホルダを交換してください。
  • 既設の照明器具(ランプホルダ・ガード)の寿命の目安は、8~10年です。LEDアイランプに取替えてご使用いただく場合は、安全のため、既設器具の寿命内でご使用ください。
  • 器具が堅ろうに取付けられていることを確認してください。
  • アーム・台座に腐食・損傷など、落下のおそれのないことを確認してください。
  • 本体ダイカストに腐食・損傷など、落下のおそれのないことを確認してください。
  • ソケットの受金及び中心接触片が腐食していないことを確認してください。
  • ケーブルに亀裂の発生や損傷がないことを確認してください。
  • 必ず付属の落下防止ワイヤを取付けてください。

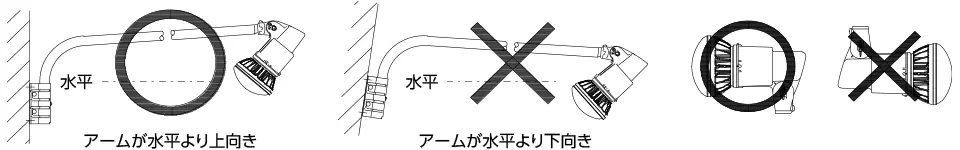

  • カップリングの電源引出口が水平より下向きになるように取付けてください。アームをご使用の場合は、アーム角度が水平より上向きであることを確認してください。浸水のおそれがあります。

LEDアイランプの取付方法

  1. ガード、フードを取外す(S形ランプホルダの場合)
    ガード(フード)付のランプホルダにLEDアイランプを取付けると、短寿命となるおそれがありますので、外してご使用ください(ガードGS7のみ使用可)。
  2. パッキンを交換する
    既設のランプホルダのパッキンを、付属の新しいパッキンに交換してください(新設のランプホルダの場合は、交換の必要はありません)。
  3. ランプ取付上の注意

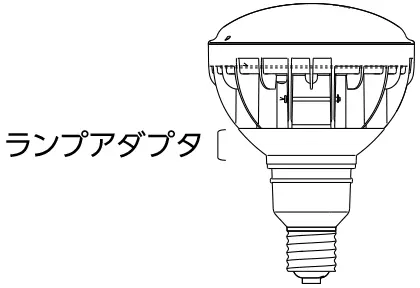

    ランプアダプタ(右図)に、器具の防水パッキンが密着していることを確認してください。LEDアイランプの最大径部を持って器具に挿入し、止まるまでねじ込んでください(ランプフィン部を持っての取付けは、フィン破損のおそれがありますので絶対に行わないでください)。

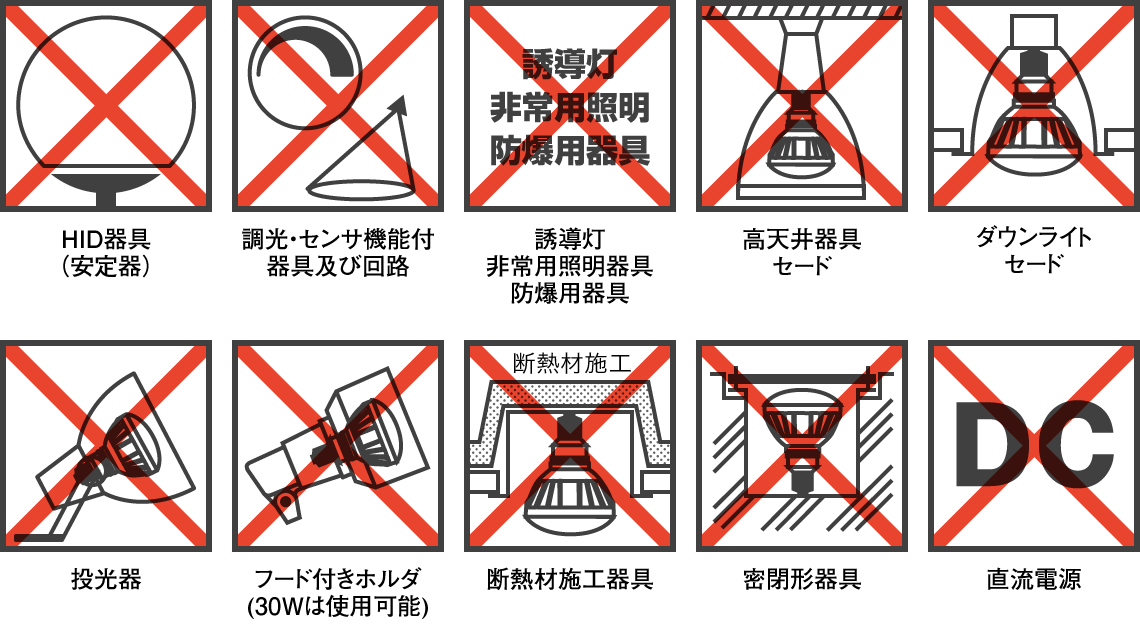

次のような器具には使用できません。

  • HID照明器具(安定器を使用するもの)
  • 調光・センサ機能の付いた照明器具及び回路(100%点灯でも使用不可)。ただし、ESP14003/BK(/S)、ESP14004/BK(/S)は除く。
  • 誘導灯、非常用照明器具、防爆用器具
  • 高天井器具
  • ダウンライト形照明器具
  • 投光器
  • セード・フードの付いた器具(30Wはフードに適合します)
  • S形ホルダとガードGS6・GHS3の組合せ(ガードは、GS7を使用してください)
  • 断熱材施工器具
  • 密閉形又は密閉に近い器具
  • ランプと反射板などの隙間が狭い器具
  • ハンドランプ類
