EYE SUN-CUBE® Xenon (アイ サンキューブ キセノン)

太陽光近似(拡散光タイプ) 小サンプル

光の当たる環境で利用されるあらゆる商品について、その耐光性を調査することは、品質上確認しておく重要なファクターです。

厳格な規格試験までは不要でも簡易的に低コストで耐光性を簡単にテストしたい要求にぴったりな小型光照射試験装置です。

仕様

型式 (名称) SCX400/1-1 (EYE SUN-CUBE® Xenon)
搭載ランプ キセノンランプ (EX500-1)
フィルター 岩崎電気製 ø198 UVIRフィルター
調光機能 250W～500W (定格400W)
平均放射照度※1 3.0mW/cm²以上
有効照射エリア※2 ø100mm
均斉度 90％以上 (ø100mm範囲)
タイマー設定時間 0～9999hr
試料冷却 冷却ファンによる強制冷却
入力電力 960VA (MAX)
入力電圧 AC100V±6％ (50Hz/60Hz共用)
入力電流 9A
外径寸法※3 W450mm×D500mm×H872mm
庫内寸法 W446mm×D396mm×H500mm
本体重量 46kg
価格 オープン価格
  • ※1 当社照度計UVP365-03A(器番：17C10-06)値 (照射距離400mm 有効照射エリア内17点測定)
  • ※2 試料台サイズは□200mm
  • ※3 突起部除く
  • 注) 仕様は余儀なく変更される事があります。

特長

  • ランプは自然光に近似したキセノン光源を搭載
  • 調光機能(手動)により定照度管理が可能
  • 分光放射スペクトルはJIS C 8912(クラスA)に合致
    その他 JIS K 5600-7-7(デイライト)、JISK7350-2(デイライト)に合致
  • シンプル設計で操作も簡単

用途例

樹脂、フィルム、インク、各種液体、繊維、電子部品などの各種材料の耐光性テスト

  • 各種包装容器(印刷箱、印刷フィルムなど)
  • 光透過性のあるボトル充填物(薬品、食品、化粧品など)
  • その他日用雑貨品(ペン、レンズ、玩具、布製品など)

参考(社内試験例)

EYE SUN-CUBEにて染色堅牢度試験に一般的に用いられるブルースケール(JIS L 0843規程)をサンプルとし、光照射を行い退色テストを実施。
標準退色とされるグレースケール(JIS L0804規程)4号に至るまでの照射時間をテスト。
測定は分光測色法に基づき評価(3級、4級、5級)を実施。

試験条件

サンプル
日本規格協会より購入 ブルースケール セット版
照度
3.7[mW/cm²]一定
照度計
UVP365-03A (Lot.no 17C10-6)
分光測色計
コニカミノルタ製 CM-600d
庫内温湿度
成り行き (試験時変動範囲 温度：22.8～34.6[℃]、湿度：17.1～39.4[%])
照射距離
400[mm]

結果

色差計評価(グレースケール4号色差、⊿E 1.7注)に到達する各級における退色時間

ブルースケール 退色時間[Hr]
3級 4.5
4級 15
5級 27

注)グレースケール4号色差⊿E1.70は、JIS L0804に規定されていた数値を使用。

写真(各時間の左側が照射部 右側がマスキングによる未照射部)


0Hr


10Hr


20Hr


30Hr

このページの先頭へ


光に関するお悩み、なんでもご相談ください。

光を利用した様々な環境試験はお任せください。
ご要望を伺い、オーダーメイドいたします。

まずはお問合せ

環境シミュレーションに関するお問合せ

岩崎電気 光・環境営業部

東日本 03-5847-8907
西日本 06-4790-8943

環境シミュレーション導入事例


岩崎電気とは

70年を越える光源・ランプ開発の歴史を持つ、光のプロフェッショナル集団です。
大型スポーツ施設や高速道路照明、ライトアップなどの屋外施設照明を得意としています。
長年の光源開発で培った光技術を駆使し、「環境負荷低減」をテーマに、光＋αの環境ソリューションを提供しています。

環境シミュレーション一覧

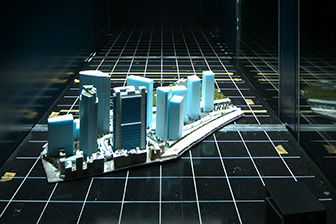

太陽光シミュレーションシステム

時間や季節による太陽光の変化を屋内の試験室内に再現します。窓からの日射条件や、屋外を走行する自動車のテストのためなどの光環境をつくり出します。

光照射環境試験装置

近似太陽光を使った装置や、紫外線を使った耐候性促進装置など、あらゆる光照射環境試験装置を提供しています。

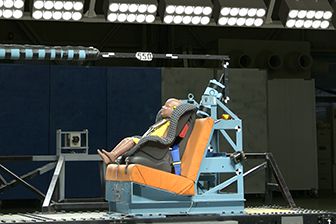

高速度撮影用光システム

撮影機器のデジタル化、ハイスピード化、カラー化に対応した新しいライティングシステムです。

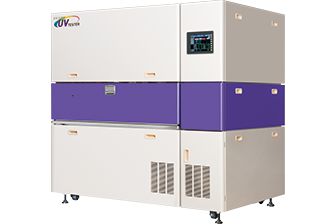

超促進耐候性試験機
