LEDioc AREA タイプD/タイプG(レディオック エリア タイプD/タイプG)

小形光源であるLEDの特長を活かし、かつ全方向へ効果的に配光制御することを目的にリング状のデザインを採用。
明るさや光源色を制御し、従来のあかるくするだけの照明ではなく、用途や時間帯に応じた最適なあかりを提供できるLED街路灯です。

  • 公園照明
  • 街路照明
  • 歩道照明
  • 広場照明

NETIS登録商品

登録番号:QS-100026-VE

特長

時間帯や用途に応じた調光制御

調光用電源ユニットと専用の調光コントローラ(形式 ILSCON01A)との組合せにおいて、時間帯に応じたきめ細かい調光制御を行うことで更なる省電力化を実現します。また、光色切り替え※により時間・季節やイベントなどシーンに応じた演出も可能です。

※:光色切り替えを行う場合は、必ず専用の照明器具をご使用ください。

公園

通常の夜間照明時

100%点灯

「広スパン形」で公園内を均一に照明することで夜間でも安心して安全に公園を利用できる照度を確保することができます。また、近隣への漏れ光の抑制や効率良く照度を確保できる「高効率形」もラインアップしています。

深夜照明時

50%~20%点灯

人通りが減少する時間帯に50%調光点灯、更に深夜人通りが無くなる時間帯に20%調光点灯に自動切換えを行うことで無駄な電力を抑制し、防犯と省エネ効果を共に得ることができます。

歩道・街路

通常の夜間照明時

100%点灯

効率良く路面を照射するリング部と灯具中央部の乳白グローブからの拡散光の組合せで、路面照度を確保するとともに、グローブ面の柔らかな発光面が景観に明るさ感を与えます。

深夜照明時

リング部を消灯

人通りが減少する深夜の時間帯にリング部LEDを消灯し、灯具中央グローブ部のみの点灯に切替えを行うことで最小限の空間の明るさを確保して路上の安全性を確保するとともに省エネを達成することができます。

駅前広場

通常の夜間照明時

100%点灯

リング部の広がりのある光で均一で高い路面照度を確保すると共に、灯具中央グローブ部の適度な輝度感のある拡散光で賑わいのある駅前広場を華やかに演出します。

深夜照明時

リング部を消灯
グローブ部の光源色を変更

深夜の時間帯にリング部LEDを消灯し、グローブ部の光を昼白色から電球色に点灯を切り替えることで、活動的な雰囲気から落ち着き感のある雰囲気にシーン変更を行うことができます。

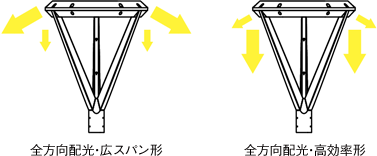

適材適所な配光バリエーション

小型光源であるLEDの特長をいかし、かつ全方向、横方向、前方向の3種類の配光を効果的に制御することを目的にリング状のデザインを採用しました。
また、全方向配光においては、広がりを重視した「広スパン形」と効率良く路面照度を確保する「高効率形」を標準ラインアップし、適材適所な多彩な配光バリエーションより選択が可能です。

専用調光コントローラとの組合せで調光や光色の切り換えが可能

専用の調光コントローラとの組合せにおいて、時間帯に応じた調光制御で更なる省エネ化、光色切り替えによる時間・季節やイベント時など、シーンに応じた効果的な景観演出が可能です。

全点灯時

リング部のみ点灯

グローブ部のみ点灯
(昼白色タイプ)

グローブ部のみ点灯
(電球色タイプ)

  • ※:リング部は光色切り替えできません。また、グローブの光色切り替えは、2色の切り替えとなります(例:昼白色→電球色)。

初期光束補正機能を標準装備

設置後初期の過剰な明るさを補正して明るさを寿命末期まで一定に保つため、余分な電力を抑制し、更なる省エネルギーに貢献することができます。

明るさ

初期光束補正機能付きで、調光制御により適正な明るさに補正

消費電力

初期光束補正機能付きで、調光制御により電力費削減

耐雷サージ電圧15kV対応(コモンモード)

15kVの誘導雷に耐えることができるよう配慮しているため、雷による故障の確率を抑制する耐久性の高いLED照明器具です。

長寿命60000時間

LEDモジュール寿命が60000時間であるため、水銀ランプに比べ5倍の長寿命でメンテナンスコストが削減可能です。

幅広い使用環境・使用電圧範囲に対応

使用温度
-20~+35℃と幅広い温度範囲のため、寒冷地でも使用可能です。
使用電圧
100V~242Vと幅広い電源電圧で使用可能です。
保護等級
IP23

比較例

タイプD水銀400W相当

  • AHID400W用街路灯(水銀ランプ400W) (HG5011C+HF400X) 保守率:0.69
    灯高:4.7m
  • Bレディオック エリア タイプD(E5017SA9N) 保守率:0.67
    灯高:4.7m

光源

  • A 水銀ランプ400W
  • B LED

平均照度(範囲:30m×30m)

  • A 2.8ℓx
  • B 2.8ℓx

明るさ同等

消費電力※1

  • A 415W(高力率200V時)
  • B 124W(200V時・平均)

約70%省エネ

年間電気料金※2

  • A 29,800円
  • B 8,928円

約2.1万円お得

定格寿命

  • A 12000時間
  • B 60000時間

5倍

  • ※1:消費電力は、水銀ランプ:定格電圧200V(一般形高力率安定器)、LED:定格電圧200V時の特性を示します
  • ※2:電気料金は東京電力エナジーパートナー(株)特定小売供給約款(令和元年10月1日) 「公衆街路灯B」18円/kWh(税抜)、年間点灯時間は4000時間で算出

タイプD水銀250W相当

  • AHID250W用街路灯(水銀ランプ250W) (HG5011C+HF250X) 保守率:0.69
    灯高:4.7m
  • Bレディオック エリア タイプD(E5019SA9N) 保守率:0.67
    灯高:4.7m

光源

  • A 水銀ランプ250W
  • B LED

平均照度(範囲:30m×30m)

  • A 1.6ℓx
  • B 2.0ℓx

明るさ同等以上

消費電力※1

  • A 260W(高力率200V時)
  • B 95W(200V時・平均)

約63%省エネ

年間電気料金※2

  • A 18,720円
  • B 6,840円

約1.1万円お得

定格寿命

  • A 12000時間
  • B 60000時間

5倍

  • ※1:消費電力は、水銀ランプ:定格電圧200V(一般形高力率安定器)、LED:定格電圧200V時の特性を示します
  • ※2:電気料金は東京電力エナジーパートナー(株)特定小売供給約款(令和元年10月1日) 「公衆街路灯B」18円/kWh(税抜)、年間点灯時間は4000時間で算出

タイプG水銀400W相当

  • AHID400W用街路灯(水銀ランプ400W) (HG5011C+HF400X) 保守率:0.69
    灯高:4.7m
  • Bレディオック エリア タイプG(E5021SA9N) 保守率:0.67
    灯高:4.7m

光源

  • A 水銀ランプ400W
  • B LED

平均照度(範囲:30m×30m)

  • A 2.8ℓx
  • B 3.4ℓx

明るさ同等以上

消費電力※1

  • A 415W(高力率200V時)
  • B 175W(200V時・平均)

約63%省エネ

年間電気料金※2

  • A 29,800円
  • B 12,600円

約1.7万円お得

定格寿命

  • A 12000時間
  • B 60000時間

5倍

  • ※1:消費電力は、水銀ランプ:定格電圧200V(一般形高力率安定器)、LED:定格電圧200V時の特性を示します
  • ※2:電気料金は東京電力エナジーパートナー(株)特定小売供給約款(令和元年10月1日) 「公衆街路灯B」18円/kWh(税抜)、年間点灯時間は4000時間で算出

タイプG水銀250W相当

  • AHID250W用街路灯(水銀ランプ250W) (HG5011C+HF250X) 保守率:0.69
    灯高:4.7m
  • Bレディオック エリア タイプG(E5023SA9N) 保守率:0.67
    灯高:4.7m

光源

  • A 水銀ランプ250W
  • B LED

平均照度(範囲:30m×30m)

  • A 1.6ℓx
  • B 2.7ℓx

明るさ同等以上

消費電力※1

  • A 260W(高力率200V時)
  • B 147W(200V時・平均)

約43%省エネ

年間電気料金※2

  • A 18,720円
  • B 10,584円

約8,100円お得

定格寿命

  • A 12000時間
  • B 60000時間

5倍

  • ※1:消費電力は、水銀ランプ:定格電圧200V(一般形高力率安定器)、LED:定格電圧200V時の特性を示します
  • ※2:電気料金は東京電力エナジーパートナー(株)特定小売供給約款(令和元年10月1日) 「公衆街路灯B」18円/kWh(税抜)、年間点灯時間は4000時間で算出
