スポーツ施設照明

リニューアルの概算をつかむ!

照明プラン

照明要件
照度:500ℓx 照度均斉度:0.70以上 グレア制限値:50以下 平均演色評価数:Ra60以上
施設情報
照明面積:1152m²(36m×32m)
照明方式:4基制投光照明
照明柱:最下段18m(照明鉄塔)
設置例

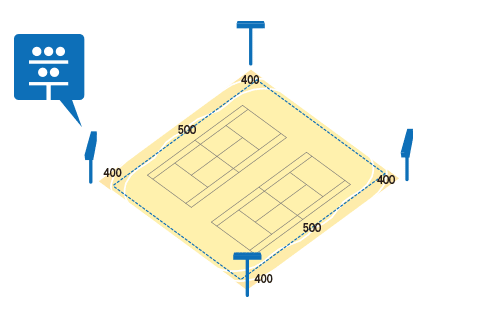

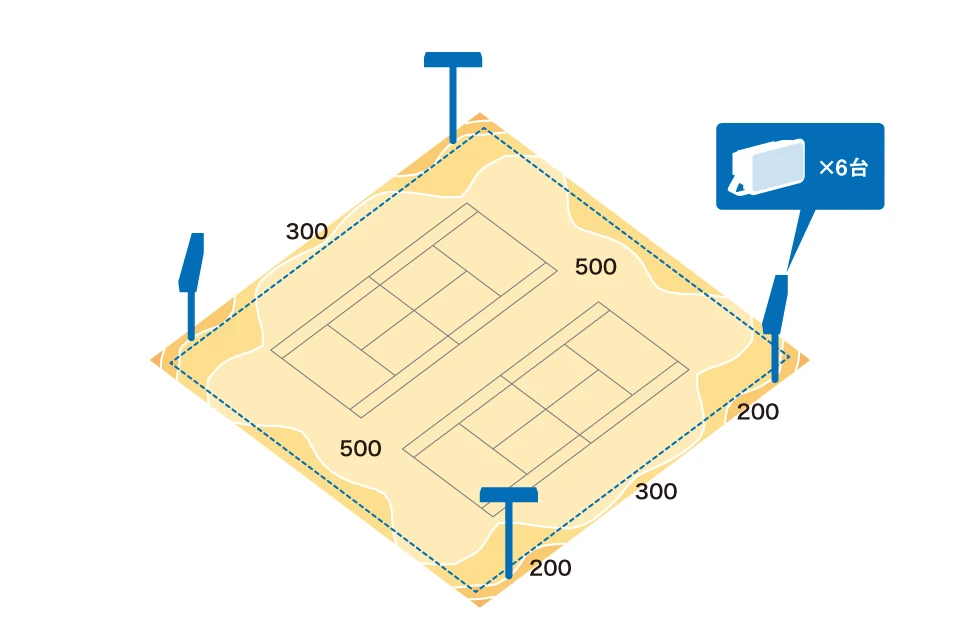

※上記の照度分布図は、維持値を示します(単位:ℓx)。保守率:0.83

設置器具

レディオック フラッド デュエル 830Wタイプ

レディオック フラッド デュエル
830Wタイプ

×20台(5台×4基)

  • 消費電力:756W(200V時)
  • 平均演色評価数:Ra70

総電力量:

15.12kW

制御システム

ITACS LC(スイッチ付き)

ITACS LC(スイッチ付き)

  • 試合時と練習時で明るさを変えて省エネしたい(パターン制御)
  • 分かりやすく簡単に操作したい
  • 競技以外のイベントでも照明設備を利用したい

リニューアル概算

器具代金(取付費含む):約1,510万円
制御システム導入費用:約700万円

合計:約2,210万円

※リニューアル概算には経費は含まれません。

省エネ効果
既設HID器具(メタルハライドランプ1.5kW)と比較して、消費電力を 60.6% 削減

※ハイビジョン撮影に対応するためにはRa80以上が必要となります(JIS Z 9127(2011)による)。別途、弊社営業所までご相談ください。

照明器具配置例

照明器具の配置は、競技を行う上で重要なポイントです。配置条件によっては、選手や観客へのグレア、競技や観戦に支障を与える選手の影、鉛直面照度の不足といった問題が生じる原因になります。推奨する照明器具の配置例を示します。

テニス

投光照明による照明器具の配置は、サイド配置とコーナー配置の2方式があります。サイド配置は、グレアが少なく取付高さを低くすることができるという利点があります。コーナー配置は、グレアが生じやすいため取付高さを高くする必要がありますが、ボールを見るために重要な競技方向の鉛直面照度が得やすい手法です。照明器具の配置例を紹介します。

  • 1面コート
    テニスコートの配置
  • 2面コート
    テニスコートの配置
  • 3面コート
    テニスコートの配置
  • 4面以上並列に連続するコート
    テニスコートの配置
  • 2面コートが縦に連続するコート
    テニスコートの配置
  • テレビジョン撮影を行うコート
    テニスコートの配置

※競技レベルと一致しない事例もございます。
